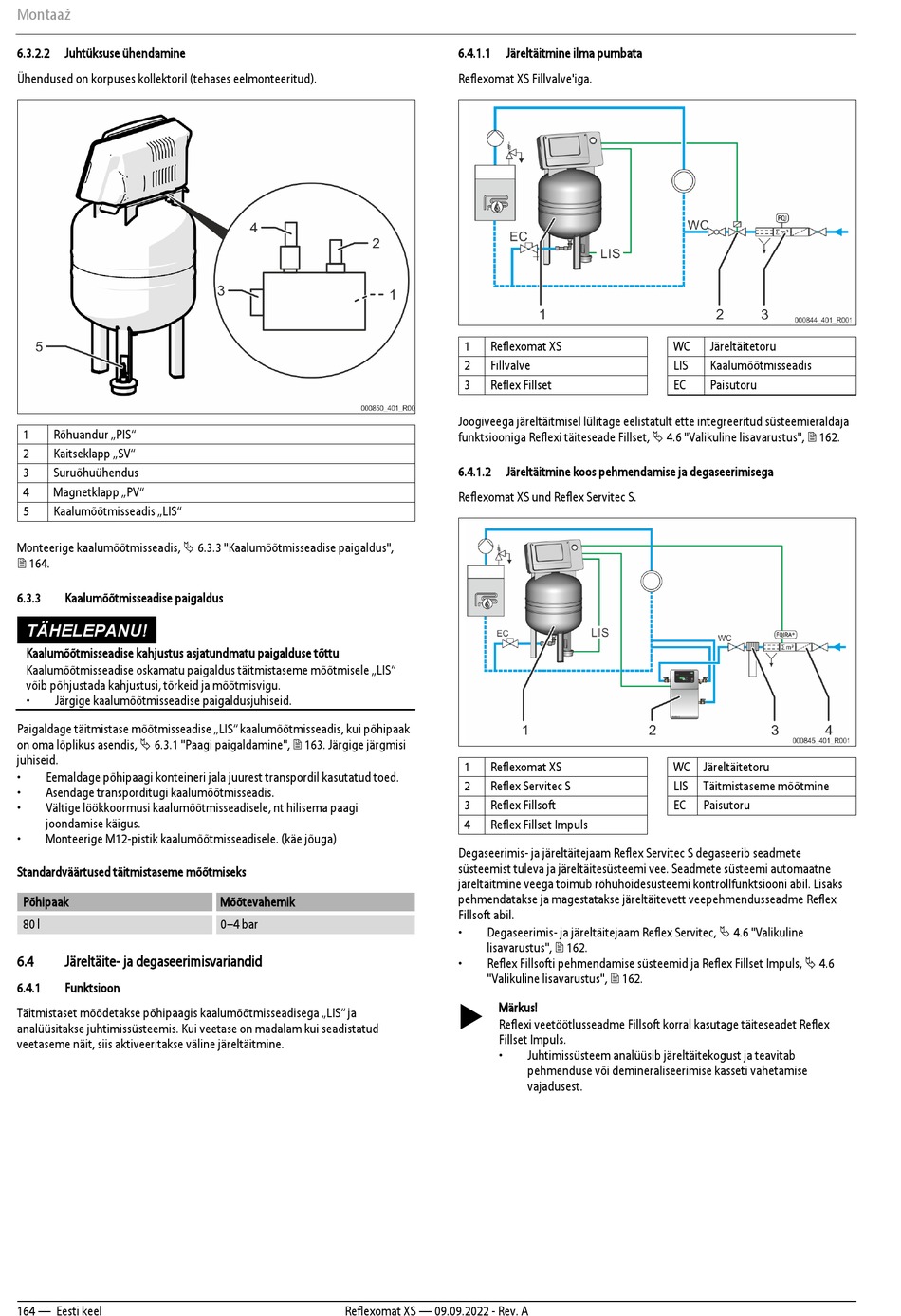

Montaaž
6.3.2.2
Juhtüksuse ühendamine
Ühendused on korpuses kollektoril (tehases eelmonteeritud).
1
Rõhuandur „PIS"
2
Kaitseklapp „SV"
3
Suruõhuühendus
4
Magnetklapp „PV"
5
Kaalumõõtmisseadis „LIS"
Monteerige kaalumõõtmisseadis, 6.3.3 "Kaalumõõtmisseadise paigaldus",
164.
6.3.3
Kaalumõõtmisseadise paigaldus
TÄHELEPANU!
Kaalumõõtmisseadise kahjustus asjatundmatu paigalduse tõttu
Kaalumõõtmisseadise oskamatu paigaldus täitmistaseme mõõtmisele „LIS"
võib põhjustada kahjustusi, tõrkeid ja mõõtmisvigu.
•
Järgige kaalumõõtmisseadise paigaldusjuhiseid.
Paigaldage täitmistase mõõtmisseadise „LIS" kaalumõõtmisseadis, kui põhipaak
on oma lõplikus asendis, 6.3.1 "Paagi paigaldamine", 163. Järgige järgmisi
juhiseid.
•
Eemaldage põhipaagi konteineri jala juurest transpordil kasutatud toed.
•
Asendage transporditugi kaalumõõtmisseadis.
•
Vältige löökkoormusi kaalumõõtmisseadisele, nt hilisema paagi
joondamise käigus.
•
Monteerige M12-pistik kaalumõõtmisseadisele. (käe jõuga)
Standardväärtused täitmistaseme mõõtmiseks
Põhipaak
80 l
6.4
Järeltäite- ja degaseerimisvariandid
6.4.1
Funktsioon
Täitmistaset mõõdetakse põhipaagis kaalumõõtmisseadisega „LIS" ja
analüüsitakse juhtimissüsteemis. Kui veetase on madalam kui seadistatud
veetaseme näit, siis aktiveeritakse väline järeltäitmine.
164 — Eesti keel
Mõõtevahemik
0–4 bar
Reflexomat XS — 09.09.2022 - Rev. A
6.4.1.1
Järeltäitmine ilma pumbata
Reflexomat XS Fillvalve'iga.
1
Reflexomat XS
2
Fillvalve
3
Reflex Fillset
Joogiveega järeltäitmisel lülitage eelistatult ette integreeritud süsteemieraldaja
funktsiooniga Reflexi täiteseade Fillset, 4.6 "Valikuline lisavarustus", 162.
6.4.1.2
Järeltäitmine koos pehmendamise ja degaseerimisega
Reflexomat XS und Reflex Servitec S.
1
Reflexomat XS
2
Reflex Servitec S
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Degaseerimis- ja järeltäitejaam Reflex Servitec S degaseerib seadmete
süsteemist tuleva ja järeltäitesüsteemi vee. Seadmete süsteemi automaatne
järeltäitmine veega toimub rõhuhoidesüsteemi kontrollfunktsiooni abil. Lisaks
pehmendatakse ja magestatakse järeltäitevett veepehmendusseadme Reflex
Fillsoft abil.
•
Degaseerimis- ja järeltäitejaam Reflex Servitec, 4.6 "Valikuline
lisavarustus", 162.
•
Reflex Fillsofti pehmendamise süsteemid ja Reflex Fillset Impuls, 4.6
"Valikuline lisavarustus", 162.
Märkus!
Reflexi veetöötlusseadme Fillsoft korral kasutage täiteseadet Reflex
Fillset Impuls.
•
Juhtimissüsteem analüüsib järeltäitekogust ja teavitab
pehmenduse või demineraliseerimise kasseti vahetamise
vajadusest.
WC
Järeltäitetoru
LIS
Kaalumõõtmisseadis
EC
Paisutoru
WC Järeltäitetoru
LIS
Täitmistaseme mõõtmine
EC
Paisutoru
