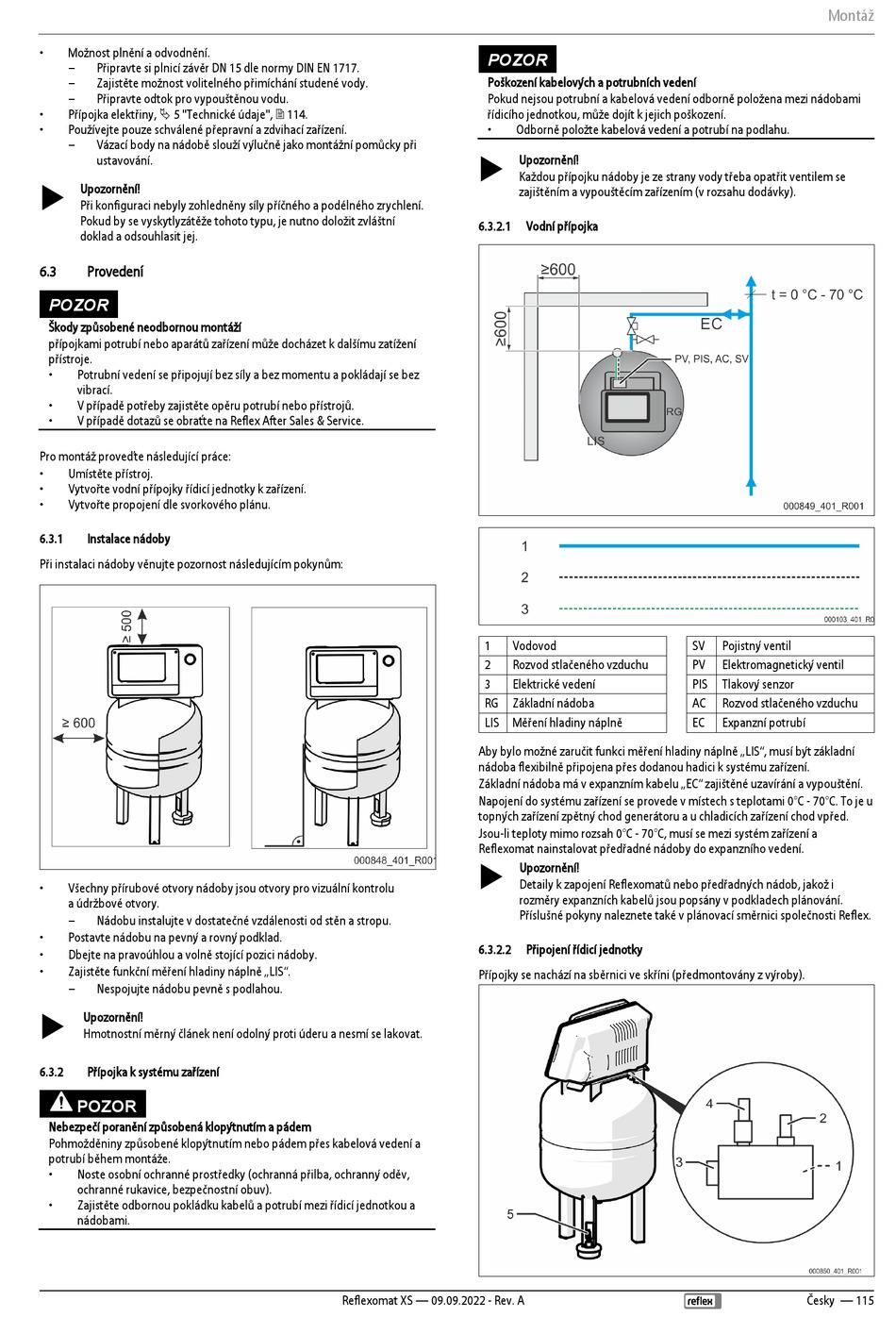

Možnost plnění a odvodnění.
–
Připravte si plnicí závěr DN 15 dle normy DIN EN 1717.
–
Zajistěte možnost volitelného přimíchání studené vody.
–
Připravte odtok pro vypouštěnou vodu.
•
Přípojka elektřiny, 5 "Technické údaje", 114.
•
Používejte pouze schválené přepravní a zdvihací zařízení.
–
Vázací body na nádobě slouží výlučně jako montážní pomůcky při
ustavování.
Upozornění!
Při konfiguraci nebyly zohledněny síly příčného a podélného zrychlení.
Pokud by se vyskytlyzátěže tohoto typu, je nutno doložit zvláštní
doklad a odsouhlasit jej.
6.3
Provedení
POZOR
Škody způsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
•
Potrubní vedení se připojují bez síly a bez momentu a pokládají se bez
vibrací.
•
V případě potřeby zajistěte opěru potrubí nebo přístrojů.
•
V případě dotazů se obraťte na Reflex After Sales & Service.
Pro montáž proveďte následující práce:
•
Umístěte přístroj.
•
Vytvořte vodní přípojky řídicí jednotky k zařízení.
•
Vytvořte propojení dle svorkového plánu.
6.3.1
Instalace nádoby
Při instalaci nádoby věnujte pozornost následujícím pokynům:
•
Všechny přírubové otvory nádoby jsou otvory pro vizuální kontrolu
a údržbové otvory.
–
Nádobu instalujte v dostatečné vzdálenosti od stěn a stropu.
•
Postavte nádobu na pevný a rovný podklad.
•
Dbejte na pravoúhlou a volně stojící pozici nádoby.
•
Zajistěte funkční měření hladiny náplně „LIS".
–
Nespojujte nádobu pevně s podlahou.
Upozornění!
Hmotnostní měrný článek není odolný proti úderu a nesmí se lakovat.
6.3.2
Přípojka k systému zařízení
POZOR
Nebezpečí poranění způsobená klopýtnutím a pádem
Pohmožděniny způsobené klopýtnutím nebo pádem přes kabelová vedení a
potrubí během montáže.
•
Noste osobní ochranné prostředky (ochranná přilba, ochranný oděv,
ochranné rukavice, bezpečnostní obuv).
•
Zajistěte odbornou pokládku kabelů a potrubí mezi řídicí jednotkou a
nádobami.
POZOR
Poškození kabelových a potrubních vedení
Pokud nejsou potrubní a kabelová vedení odborně položena mezi nádobami
řídicího jednotkou, může dojít k jejich poškození.
•
6.3.2.1
1
Vodovod
2
Rozvod stlačeného vzduchu
3
Elektrické vedení
RG
Základní nádoba
LIS Měření hladiny náplně
Aby bylo možné zaručit funkci měření hladiny náplně „LIS", musí být základní
nádoba flexibilně připojena přes dodanou hadici k systému zařízení.
Základní nádoba má v expanzním kabelu „EC" zajištěné uzavírání a vypouštění.
Napojení do systému zařízení se provede v místech s teplotami 0°C - 70°C. To je u
topných zařízení zpětný chod generátoru a u chladicích zařízení chod vpřed.
Jsou-li teploty mimo rozsah 0°C - 70°C, musí se mezi systém zařízení a
Reflexomat nainstalovat předřadné nádoby do expanzního vedení.
6.3.2.2
Přípojky se nachází na sběrnici ve skříni (předmontovány z výroby).
Reflexomat XS — 09.09.2022 - Rev. A
Odborně položte kabelová vedení a potrubí na podlahu.
Upozornění!
Každou přípojku nádoby je ze strany vody třeba opatřit ventilem se
zajištěním a vypouštěcím zařízením (v rozsahu dodávky).
Vodní přípojka
Upozornění!
Detaily k zapojení Reflexomatů nebo předřadných nádob, jakož i
rozměry expanzních kabelů jsou popsány v podkladech plánování.
Příslušné pokyny naleznete také v plánovací směrnici společnosti Reflex.
Připojení řídicí jednotky
Montáž
SV
Pojistný ventil
PV
Elektromagnetický ventil
PIS
Tlakový senzor
AC
Rozvod stlačeného vzduchu
EC
Expanzní potrubí
Česky — 115
