PEDALE • LENKER

PEDALE

• Die Pedale müssen jederzeit fest angezogen sein, da diese sonst aus dem
Gewinde ausbrechen können! Kontrollieren Sie deshalb vor jeder Fahrt bei-
de Pedale auf festen Sitz. Beschädigungs- und Unfallgefahr!
• Werden die Pedale bei der Montage vertauscht, nehmen die Gewinde
GEFAHR
Schaden und können nach einiger Zeit aus dem Pedalarm ausbrechen!
Unfallgefahr! - Bei Missachtung keine Gewährleistung!

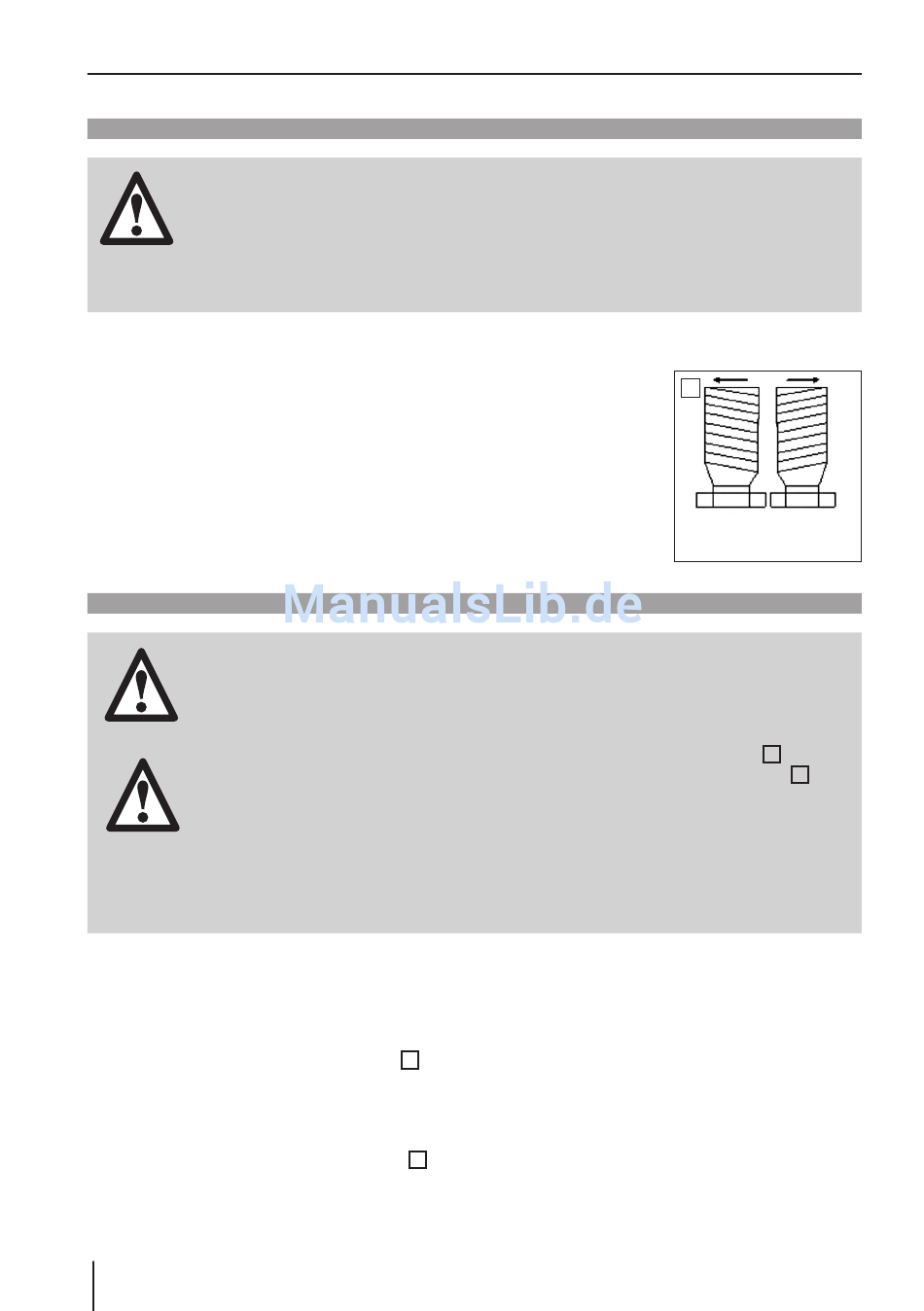

PEDALE MONTIEREN

1. Schrauben Sie die rechte Pedale (R) im Uhrzeigersinn
(Rechtsgewinde!) und die linke Pedale (L) gegen den Uhr-
zeigersinn (Linksgewinde!) ein (Abb. B).
2. Ziehen Sie beide Pedale mit einem 15-mm-Maulschlüs-
sel lt. Drehmomentvorgabe fest an (s. Kapitel Drehmo-
mentvorgaben).

LENKER

• Vergewissern Sie sich vor jeder Fahrt sowie auch nach dem Einstellen, dass
der Lenker, die Schrauben der Lenkerbefestigung, die Verschlussmechanik
sowie der Lenkerschnellspanner fest sitzen! Unfallgefahr!
• Der Lenker darf beim Geradeausfahren nicht schief stehen. Unfallgefahr!
GEFAHR
• Der Lenkervorbau darf höchstens bis zur Markierung am Vorbau
C) herausgezogen werden! Die Markierung der Mindesteinstecktiefe
(Abb. C) darf nicht sichtbar sein. Beschädigungs- und Unfallgefahr! - Bei
Missachtung keine Gewährleistung!
• Hängen Sie zum Transport von Gegenständen keine Tragetaschen an den
ACHTUNG
Lenker, da das Fahrverhalten sonst beeinträchtig werden kann. Unfallge-
fahr! Verwenden Sie stattdessen nur handelsübliche Fahrradkörbe bzw.
Lenker taschen.

LENKERVORBAU MIT WINKELVERSTELLUNG

POSITION UND HÖHE EINSTELLEN
1. Lösen Sie die Klemmschraube
Schlüssel.
2. Sie können nun die Lenkerposition bzw. den Lenkervorbau in der Höhe einstel-
len. Beachten Sie hierbei unbedingt die Markierung der Mindesteinstecktiefe.
3. Ziehen Sie die Klemmschraube
an (s. Kapitel Drehmomentvorgaben).
12
(Abb. C) mit einem 6-mm-Innensechskant-
1
(Abb. C) lt. Drehmomentvorgabe wieder fest
1
B
L R
L = Linksgewinde
R = Rechtsgewinde
(Abb.
2
2
