5.2 Инструмент для фиксирующих пинов
SC422R
►
Оттянуть втулку 10 в направлении рукоятки.
►
Повернуть втулку 10 по часовой стрелке на четверть оборота.
►
Снять втулку 10 с инструмента для фиксирующих пинов D.
a
10
b

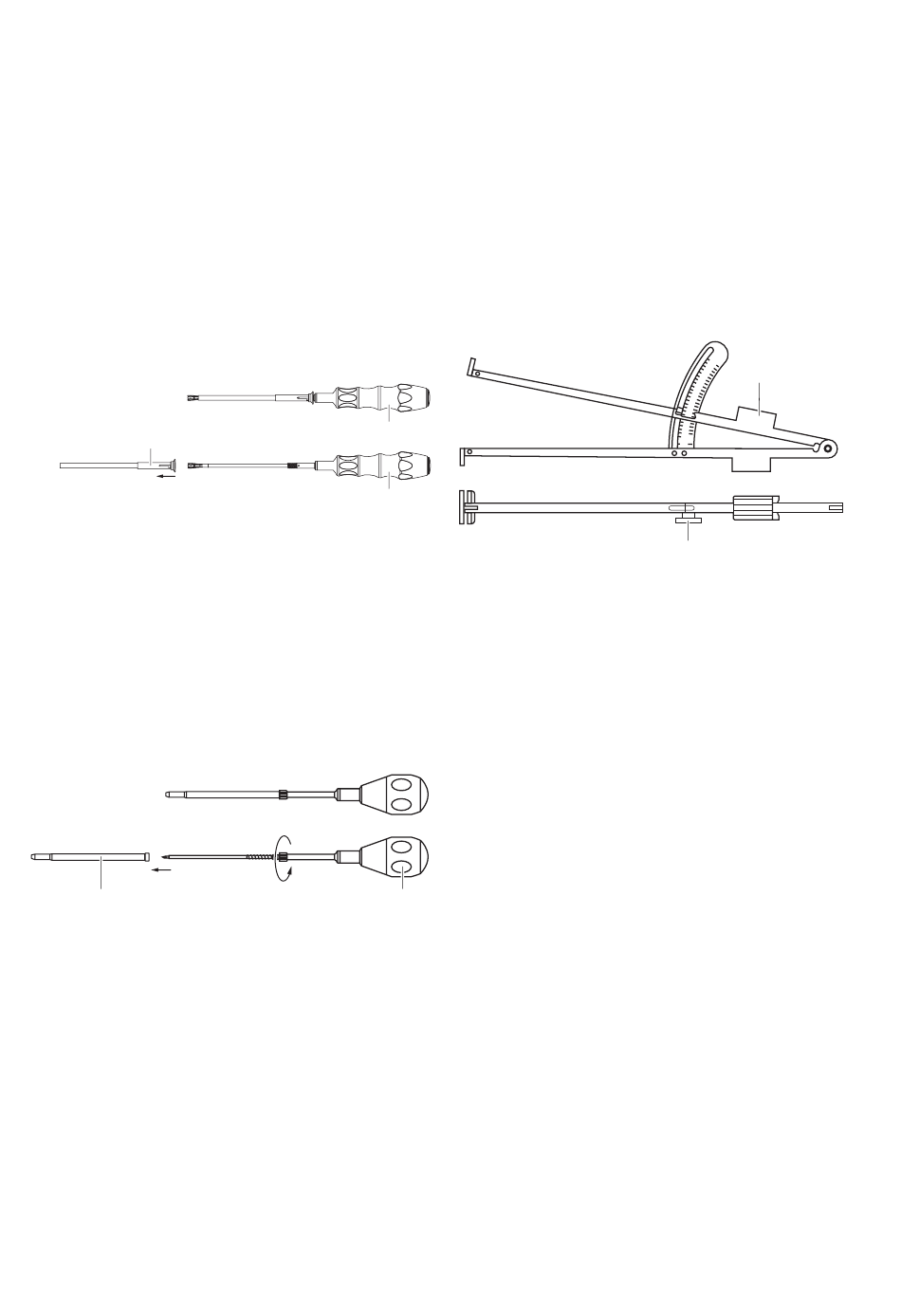

Рис. 22
Легенда
Инструмент для фиксирующих пинов D собран
a
Втулка 10 снята с инструмента для фиксирующих пинов D
b
5.3 Самоцентрирующий кортикальный кернер
SC428R
►
Вращать резьбовой колпачок против часовой стрелки, чтобы
отсоединить внешнюю втулку 11 от резьбового колпачка.
►
Снять внешнюю втулку 11 с хвостовика самоцентрирующего
кортикального кернера I, см. Рис. 23,
a
b
11
Рис. 23
Легенда
a Кортикальный кернер I в собранном виде
b Внешняя втулка 11 снята с кортикального кернера I
5.4 Раздвижной калибр SC421R
►
Вращать винт с рифленой головкой 12 раздвижного калибра B
против часовой стрелки, пока он полностью не вывинтится, см.
Рис. 24.
D
D
Рис. 24
6. Монтаж
6.1 Одинарный направитель сверла SC423R и
двойной направитель сверла SC424R
Указание
Резьба в одинарном направителе сверла SC423R и двойном напра-
вителе сверла SC424R является левосторонней.
►
Ввинтить направляющую втулку 3 против часовой стрелки, см.
Рис. 21.
Направляющая втулка ощутимо защелкивается каждые пол-
оборота с характерным звуком.
I
6.2 Инструмент для фиксирующих пинов
SC422R
►
Надвинуть втулку 10 на хвостовик инструмента для фиксирую-
щих пинов D так, чтобы прорезной паз во втулке 10 направ-
лялся пином по хвостовику инструмента, см. Рис. 22.
►
Повернуть втулку 10 на четверть оборота против часовой
стрелки (дальше по направляющему пазу).
Давление пружины перемещает втулку 10 автоматически впе-
ред, см. Рис. 22.
B
12
