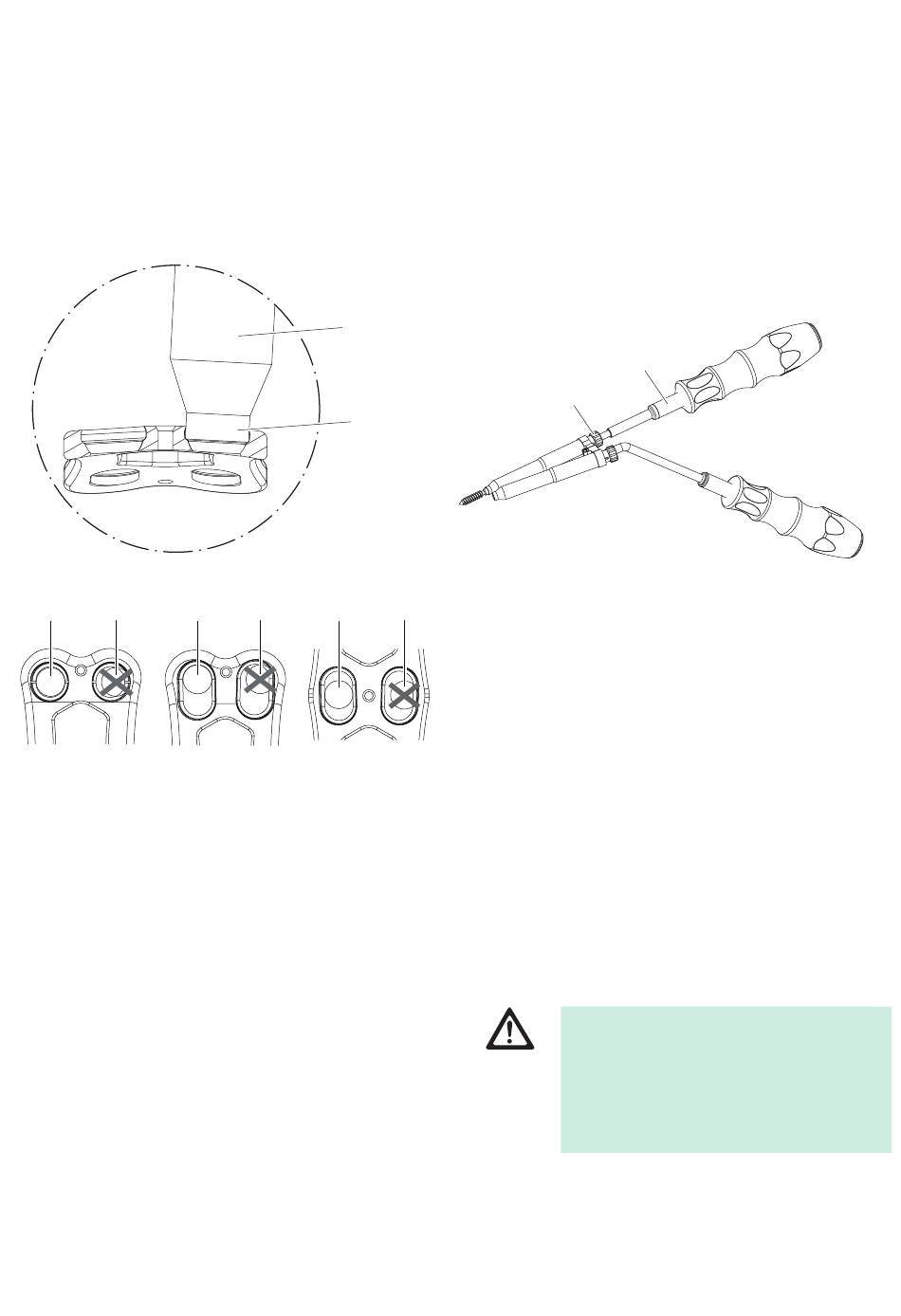

Rys. 14
a
b
A
B
Rys. 15
Legenda
A Wszystkie otwory płytki hybrydowej
B Dystalne otwory podłużne płytki dynamicznej
C Środkowe otwory podłużne płytki dynamicznej
a
Prawidłowo ustawiona śruba Quintex®
b
Nieprawidłowo ustawiona śruba Quintex®
E / F / G / H
5
a
b
a
C
4.5
Wycinanie gwintu (opcjonalnie)
Śruby Quintex® są samogwintujące. Z tego względu otwory pod śruby
mogą być przygotowane za pomocą gwintownika L.
3
Rys. 16
►
Gwintownika L używać tylko z szablonem wiercenia.
b
►
Wprowadzić gwintownik L do szablonu wiercenia i odmierzyć głębo-
kość wiercenia (np. 14 mm).
►
Aby ustawić żądaną głębokość cięcia za pomocą szablonu wiercenia z
regulowaną głębokością E i F (od 10 mm do 28 mm), należy obrócić
tuleję prowadzącą 3 w kierunku „+" lub „–".
Notyfikacja
Gwint w szablonie wiercenia jest lewoskrętny.
Co pół obrotu (= regulacja głębokości o 0,5 mm) tuleja prowadząca zablo-
kowuje się w słyszalny i wyczuwalny sposób.
►
Przyłożyć końcówkę roboczą gwintownika do otworu przez szablon
wiercenia.
►
Powoli i równomiernie wkręcać gwintownik L aż do oporu zgodnie z
ruchem wskazówek zegara.
►
Wykręcić gwintownik w kierunku przeciwnym do ruchu wskazówek
zegara i wyjąć z otworu.
4.6
Montaż śrub
Uszkodzenie płytki Quintex® i/lub śruby Quintex®
podczas wkręcania w płytkę na skutek użycia nie-
prawidłowego śrubokrętu!
PRZESTROGA
►
►
L
Końcówkę roboczą śrubokrętu należy włożyć
całkowicie do wewnętrznego gniazda śruby
(uchwytu śruby).
Podczas wkręcania lekko dociskać śrubę.
211
