Dişin Kesilmesi (Opsiyonel); Cıvatanın Oturtulması - B. Braun Aesculap Spine Quintex SC420R Gebrauchsanweisung/Technische Beschreibung

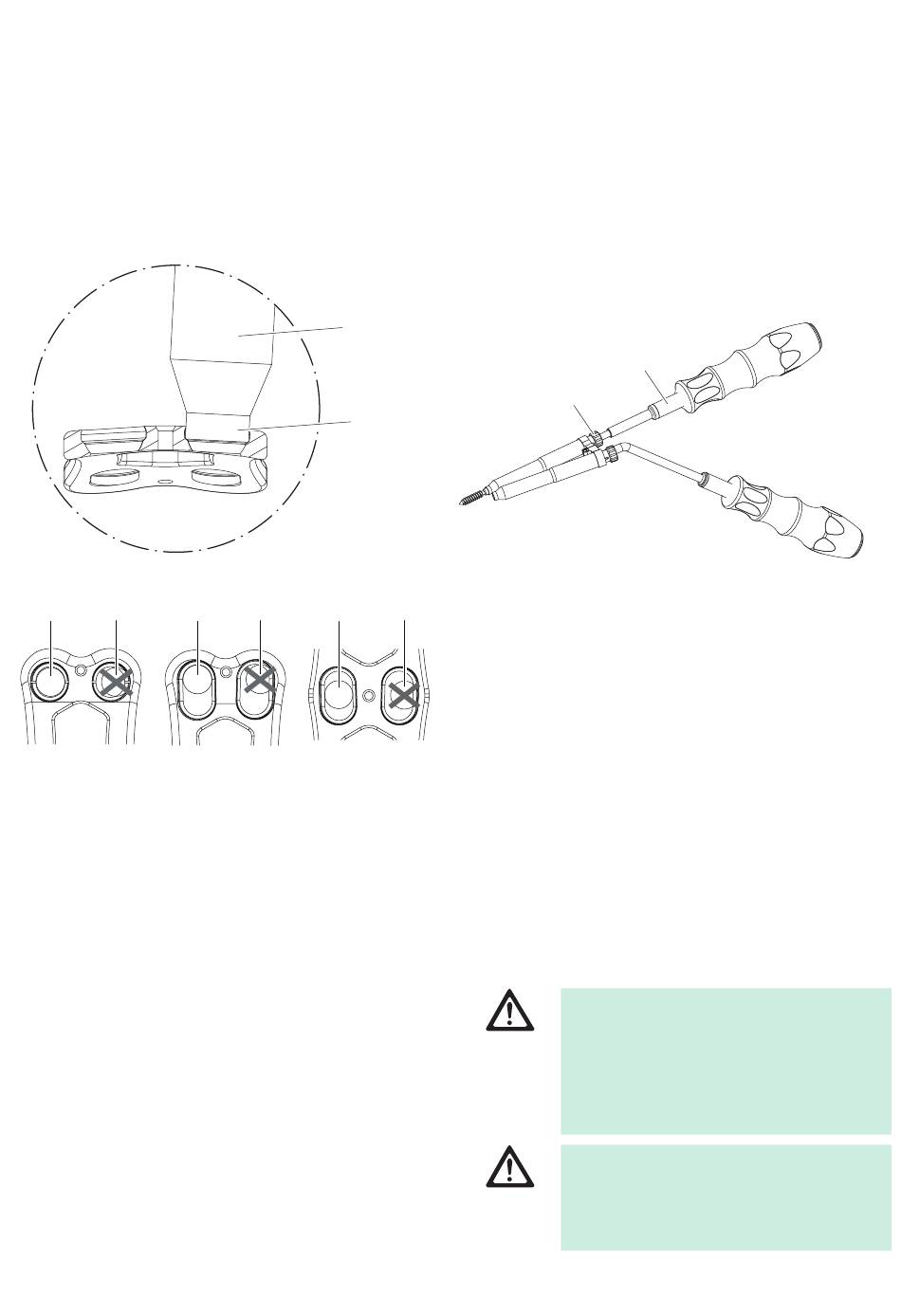

Şekil 14
a b
A B
Şekil 15
Açıklamalar
A Hibrik plakanın tüm delikleri
B Dinamik plakanın distal uzunlamasına delikleri
C Dinamik plakanın orta uzunlamasına delikleri
a Doğru konumlandırılan Quintex® cıvatası
b Yanlış konumlandırılan Quintex® cıvatası
E / F / G / H
5
a b a
C
4.5 Dişin kesilmesi (opsiyonel)
Quintex® cıvataları kendinden kesmelidir. Cıvata delikleri yine de dişli
kesici L ile de hazırlanabilir.
3
Şekil 16
►
Dişli kesiciyi L delgi mastarı ile birlikte kullanın.
b
►
Dişli kesiciyi L delgi mastarına sokun ve ölçüm sürgüsü ile delme derin-
liğini ölçün (örn. 14 mm).
►
Gerekli olan kesme derinliğini derinliği ayarlanabilir E ve F (10 mm ila
28 mm) delgi matkapları ile ayarlamak için delgi mastarının kılavuz
kovanını 3 "+" ya da "–" yönünde çevirin.
Not
Delgi mastarındaki dişli bir sol dişlidir.
Kılavuz kovan her yarım turda (= derinlik ayarı 0,5 mm) duyulabilir ve his-
sedilebilir şekilde oturur.
►
Dişli kesicinin çalışma ucunu delme deliğindeki delgi mastarı arasından
yerleştirin.
►
Dişli kesiciyi L yavaş ve eşit bir şekilde saat yönünde dayanak noktasına
kadar sokun.
►
Dişli kesiciyi saat yönü tersinde delme deliğinden çevirerek çıkarın.
4.6 Cıvatanın oturtulması
Tornavidanın yanlış yerleştirilmesi nedeniyle plaka
içine çevrilme esnasında Quintex® plakasının ve/
veya Quintex® cıvatasının hasarı!
DİKKAT
►
►
Tornavidanın yan yerleştirilmesi ya da devrilmesi
nedeniyle Quintex® cıvatasının kilitleme bileziğinin
ya da kilitleme mekanizmasının hasarı ya da torna-
DİKKAT
vidanın çalışma ucunun kırılması!
►
L
Tornavidanın çalışma ucunu tamamen cıvatanın
iç altı yuvarlağına (cıvata yuvası) yerleştirin.
Cıvatanın içeri çevrilmesi esnasında cıvata üze-
rindeki hafif aksiyel basıncı koruyun.
Tornavidayı daima vida ekseninde hizalayın.
