4.4.1 Puntalama konumunun/vida deliğinin ölçülmesi
Aşağıdaki delgi mastarları kullanılabilir:
■
Ayarlanabilir münferit delgi mastarı E
■
Ayarlanabilir çift delgi mastarı F
■
Münferit delgi mastarı sabit (14 mm) G
■
Çift delgi mastarı sabit (14 mm) H
Cıvata çevirme açısı kraniyal-kaudal yönde ayarlanabilir.
Cıvata çevirme açısı ayrıca münferit delgi mastarı ya da kortikalisan zımba
I kullanımıyla medyal-lateral yönde de ayarlanabilir.
E ve F delgi mastarlarına yönelik kılavuz kovanlar 3 değiştirilebilir.
Münferit delgi mastarının E ve çift delgi mastarının F derinliği ayarlana-
bilir. Sabit münferit delgi mastarı G ve sabit çift delgi mastarı H 14 mm'lik
puntalama/delme derinliği için tasarlanmıştır (derinliği ayarlanamaz).
Not
Sabit münferit delgi mastarı G ve sabit çift delgi mastarı H kolay tanımlama
için kovanlar üzerinde "14 mm" ile işaretlidir.
Delgi mastarına yanlış delme derinliği ayarı nede-
niyle omurilik travması tehlikesi!
►
Kortikalisan zımbasını ya da matkabı delgi mas-
UYARI
tarına yerleştirin ve ölçüm sürgüsü ya da cetvel
ile delme derinliği ayarını kontrol edin.
Kendinden merkezleyici kortikalisan zımbanın
uygulanmaması ya da yanlış uygulanması nedeniyle
hastanın omuriliğinin yaralanması tehlikesi!
UYARI
►
Kortikalisin delinmesine yönelik doğru konumu
bulmak için daima dış kovanlı kendinden mer-
kezleyici kortikalisan zımbayı kullanın.
Puntalama ya da Quintex® cıvatasının takılması
sırasında yüksek güçler/torklar kullanılması nede-
niyle Quintex® plakasının/cıvatasının ve kortikali-
UYARI
san zımbanın hasarı!
►
Sert kemikteki cıvataları kortikalisan zımba ile
değil matkap ve dişli kesici ile hazırlayın.
Taşlanmış ya da kısaltılmış kortikalisan zımbası ya
da matkap kullanımı nedeniyle yanlış delme derin-
liği ve hasar!
DİKKAT
►
Kortikalisan zımbayı (dış kovansız) ve matkabı
taşlamayın.
►
Kör kortikalisan zımbayı ya da matkabı yenisi ile
değiştirin.
a
11
b

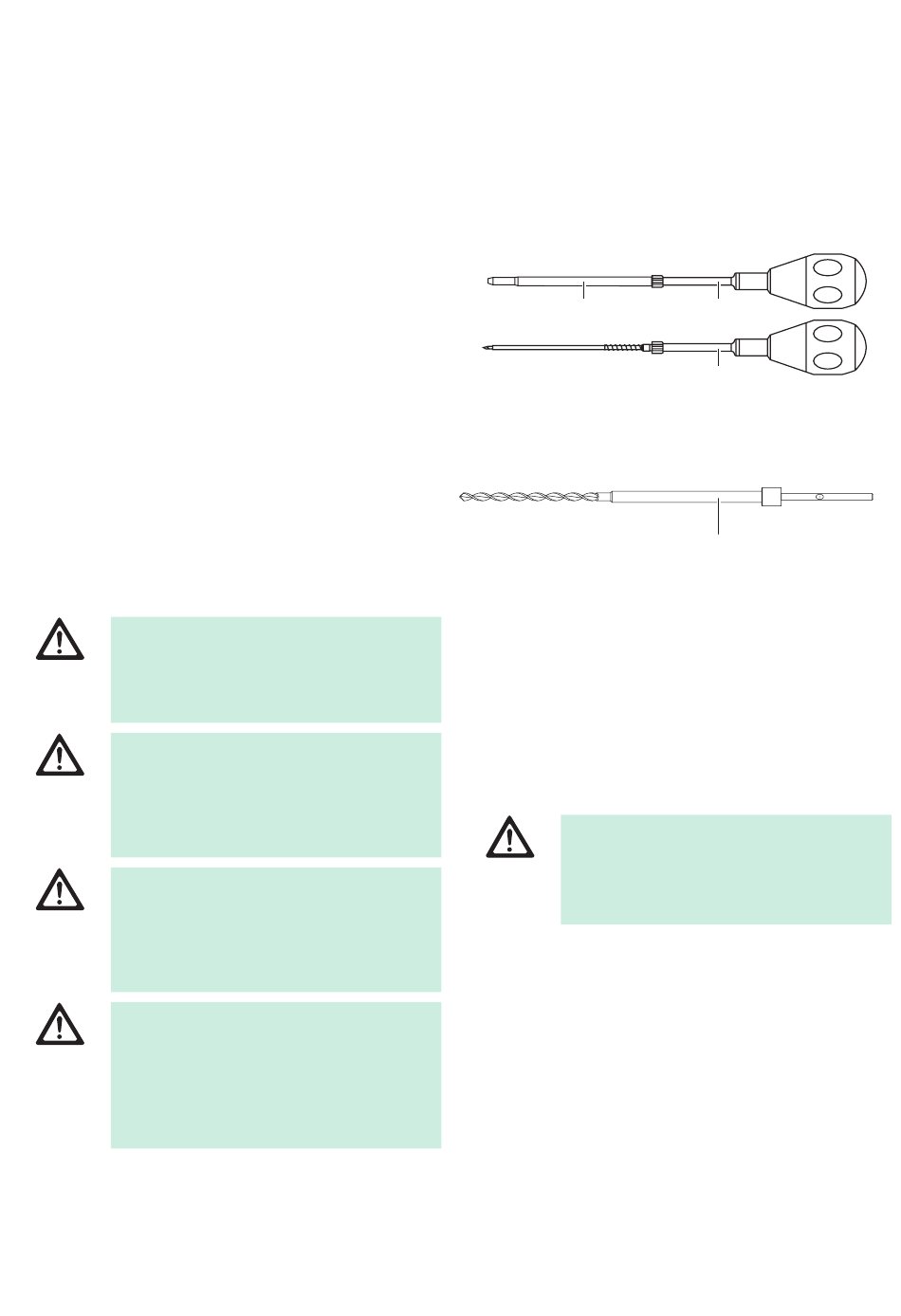

Şekil 8
Açıklamalar
a Kendinden merkezleyici kortikalisan zımba I komple
b Dış kovansız 11 kendinden merkezleyici kortikalisan zımba I
Şekil 9
►
Kortikalisan zımbayı (dış kovansız) I ve matkabı K sadece E, F, G ya da
H delgi mastarları ile kullanın.
Not
Dış kovanlı kortikalisan zımbanın I maksimum içeri girme derinliği 6 m'dir.
Not
Kortikalisan zımbanın I maksimum içeri girme derinliği delgi mastarı kulla-
nımında trokarlı ve şaftlı distal ucun arasındaki mesafe için 6 mm'dir.
Bu bent burada kortikal kemik üzerinde durdurma olarak hizmet etmekte-
dir.
Puntalama noktasının yanlış konumlandırılması ya
da çok derin puntalama!
►
Dış kovansız kotikalisan zımbayı sadece delgi
DİKKAT
mastarı ile bağlantılı olarak kullanın.
►
Çok derin puntalamayın.
►
Kortikalisan zımbayı (dış kovansız) I ya da matkabı K delgi mastarına
sokun ve ölçüm sürgüsü ile kontrol edin (örn. 14 mm).
►
Gerekli olan delme derinliğini derinliği ayarlanabilir E ve F (10 mm ila
28 mm) delgi matkapları ile ayarlamak için delgi mastarının kılavuz
kovanını 3 + ya da – yönünde çevirin.
Not
Delgi mastarındaki dişli bir sol dişlidir. Kılavuz kovan her yarım turda (=
derinlik ayarı 0,5 mm) duyulabilir ve hissedilebilir şekilde oturur.
I
I
K
