Systém přední krční dlahy Quintex® - nástroje
►

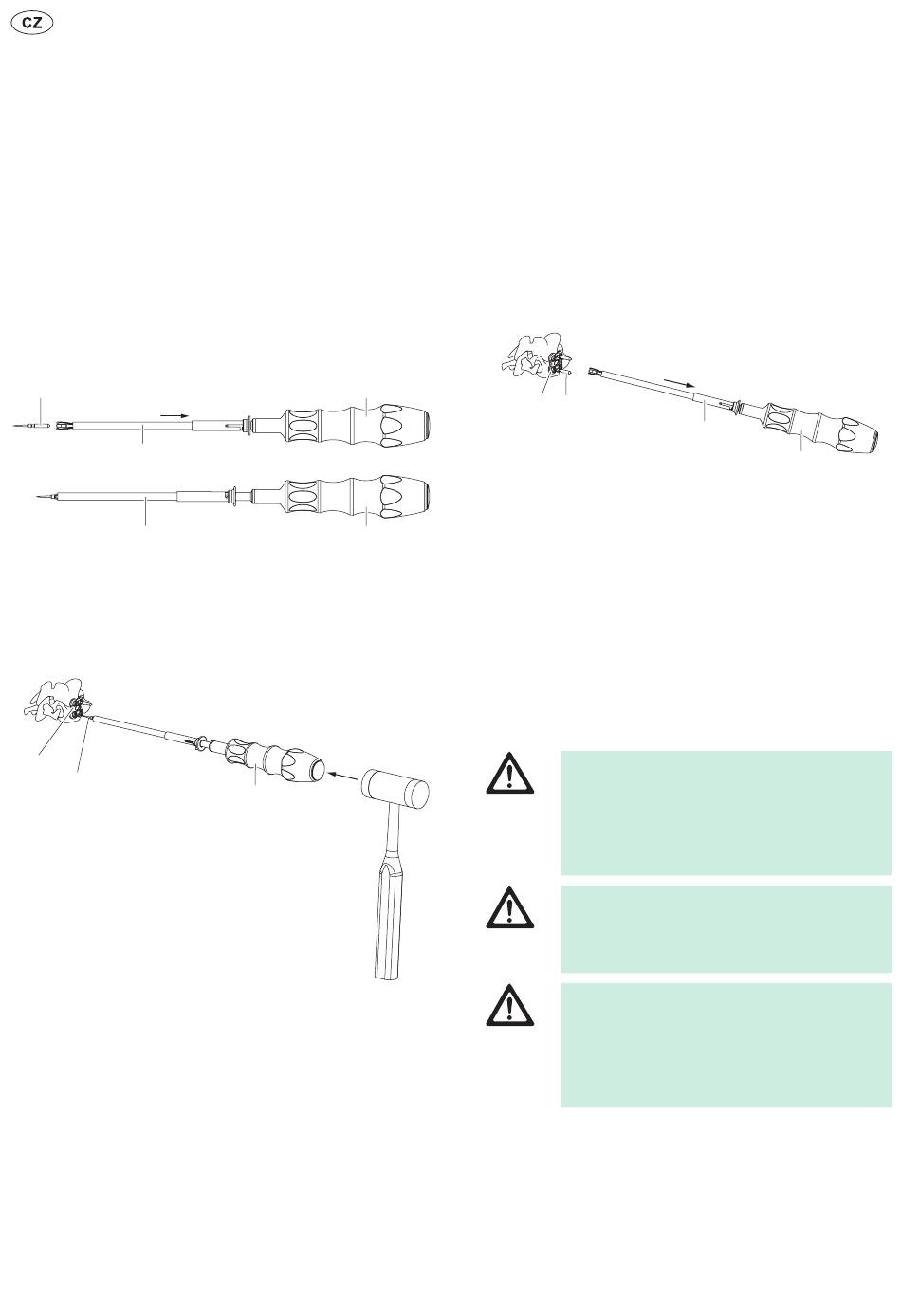

Nasadte fixační pin C do nástroje na fixační piny D. K tomuto účelu
potáhněte zpět vnější objímku 10 na nástroji pro fixační piny D, viz
Obr. 5.
►
K zajištění fixačního pinu C pusťte vnější objímku 10 nástroje pro
fixační piny D. Vnější objímka se pak posune vpřed působením pružino-
vého mechanismu.
C
10
10
Obr. 5
►
Nasaďte fixační pin C lehkým úderem kladiva na nástroj pro fixační
piny D skrz otvor v dlaze Quintex® pro fixační pin 1 do páteře, viz Obr.
6.
1
C
Obr. 6
188
®
D
►
Pro odpojení fixačního pinu C od nástroje pro fixační piny D potáhněte
vnější objímku 10 zcela zpět a nástroj na fixační piny D sejměte z
fixačního pinu C, viz Obr. 7.
D
Obr. 7
D
4.4 Příprava otvorů pro šrouby Quintex®
Otvory pro závitořezné a samořezné šrouby Quintex® se připravují pomocí
samocentrovacího šídla kortikalis I. Alternativně lze také sejmout vnější
objímku z šídla kortikalis I a šídlo kortikalis I použít ve spojení s vrtací šab-
lonou k přípravě otvorů. Tímto způsobem se otevře kortikální vrstva těla
obratle a šroub lze zašroubovat bez vrtání.
Volitelně je otvor pro šroub možné také předvrtat vrtákem K. K tomuto
účelu umístěte vrták K s vrtací šablonou do požadované polohy a ručně s
vrtací rukojetí J, Q nebo strojově s motorovým systémem použijte s ruko-
jetí Aesculap Intra (např. GD450R/GD456R).
VAROVÁNÍ
VAROVÁNÍ
VAROVÁNÍ
1 C
10
Nebezpečí poranění tkáně a chybně vyvrtaného
otvoru při zavedení šídla kortikalis (bez vnější
objímky) nebo vrtáku!
►
Šídlo kortikalis (bez vnější objímky) a vrták pou-
žívejte pouze ve spojení s jednoduchou nebo
dvojitou vrtací šablonou.
Riziko nesprávného otvoru po vrtání bez vrtací šab-
lony!
►
Vrták používejte vždy ve spojení s jednoduchou
nebo dvojitou vrtací šablonou.
Nebezpečí chybně vyvrtaného otvoru při nepoužití
samocentrovací vnější objímky důlkovače kortikalis
nebo vrtací šablony!
►
Vždy používejte samocentrovací vnější objímku
šídla kortikalis, když používáte šídlo kortikalis
bez vrtací šablony.
