4.7 Sabitleme piminin çıkarılması
Sabitleme pimine D yönelik ekipman ile geçici sabitleme pimleri C çıkarılır.
►
Sabitleme pimine D yönelik ekipmanı sabitleme pimine C oturtun.
– Bunun için sabitleme pimine D yönelik ekipmandaki dış kovanı 10
geri çekin.
– Sabitleme pimini C emniyete almak için sabitleme pimine D yönelik
ekipmanın dış kovanını 10 serbest bırakın.
Dış kovan 10 bunun üzerine bir yay mekanizması aracılığıyla ileri itilir.
►
Sabitleme pimini C omur gövdesinden dışarı çekin.
►
Sabitleme pimini C sabitleme pimine D yönelik ekipmandan sökmek
için: Kovanı 10 tamamen geri çekin ve sabitleme pimini C sabitleme
pimine D yönelik ekipmandan çıkarın.
4.8 Quintex® implantlarının çıkarılması
Not
Quintex® implantlarını sadece Quintex® ekipmanları ile çıkarın.
►
İmplante edilmiş bir Quintex® cıvatasını çıkarmak için tornavidanın M
ucunu tamamen cıata başlığına 7 yerleştirin.
►
Quintex® cıvatasının tornavida M ile sökülmesinde cıvata üzerindeki
hafif aksiyel baskıyı koruyun.
►
Quintex® cıvatasını sökmek için tornavidayı M saat yönü tersinde çevi-
rin.
Uygun olmayan kullanım nedeniyle cıvata çıkarma
ekipmanı ve Quintex® cıvatası hasar görebilir!
Cıvata çıkarma ekipmanı sadece cıvata başlıkları
DİKKAT
delikten ya da Quintex® plakasından kendiliğinden
çıkmayan, serbest dönen Quintex® cıvatalarının
çıkarılmasına hizmet eder.
►
Cıvata çıkarma ekipmanını kesinlikle Quintex®
cıvatalarının vidalanması için kullanmayın.
Serbest dönen Quintex® cıvatalarının çıkarılmasın-
dan sonra cıvatada hasar! Cıvata çıkarma ekipmanı
cıvata kilitleme bileziğine hasar verir.
DİKKAT
►
Cıvataı cıvata çıkarma ekipmanının kullanımın-
dan sonra tekrar kullanmayın.
►
Yeni cıvata kullanın.
Not
Cıvata çıkarma ekipmanının ucundaki dişli bir sol dişlidir.
►
Eğer serbest dönen Quintex® cıvatasının cıvata başlığı 7 delikten ya da
Quintex® plakasının 1 deliğinden otomatik olarak çıkmazsa
tornavida M yerine cıvata çıkarma ekipmanı N kullanın.
►
Cıvata çıkarma ekipmanını N mümkün olan derinlikte cıvata
başlığına 7 yerleştirin.
►
Cıvata çıkarma ekipmanının 9 ucundaki sol dişliyi mümkün olan derin-
likte saat yönü tersinde cıvata başlığına 7 vidalayın.
►
Quintex® cıvatasını eş zamanlı çekme ve çevirme işlemiyle saat yönü
tersinde delikten ya da Quintex® plakasının uzun deliğinden çıkarın.
►
Quintex® cıvatasını cıvata sökme ekipmanından sökerken ortaya çıkan
zorluklarda tutma pensesini P karşı tutucu olarak kullanın.
N
9
7
7
1
a

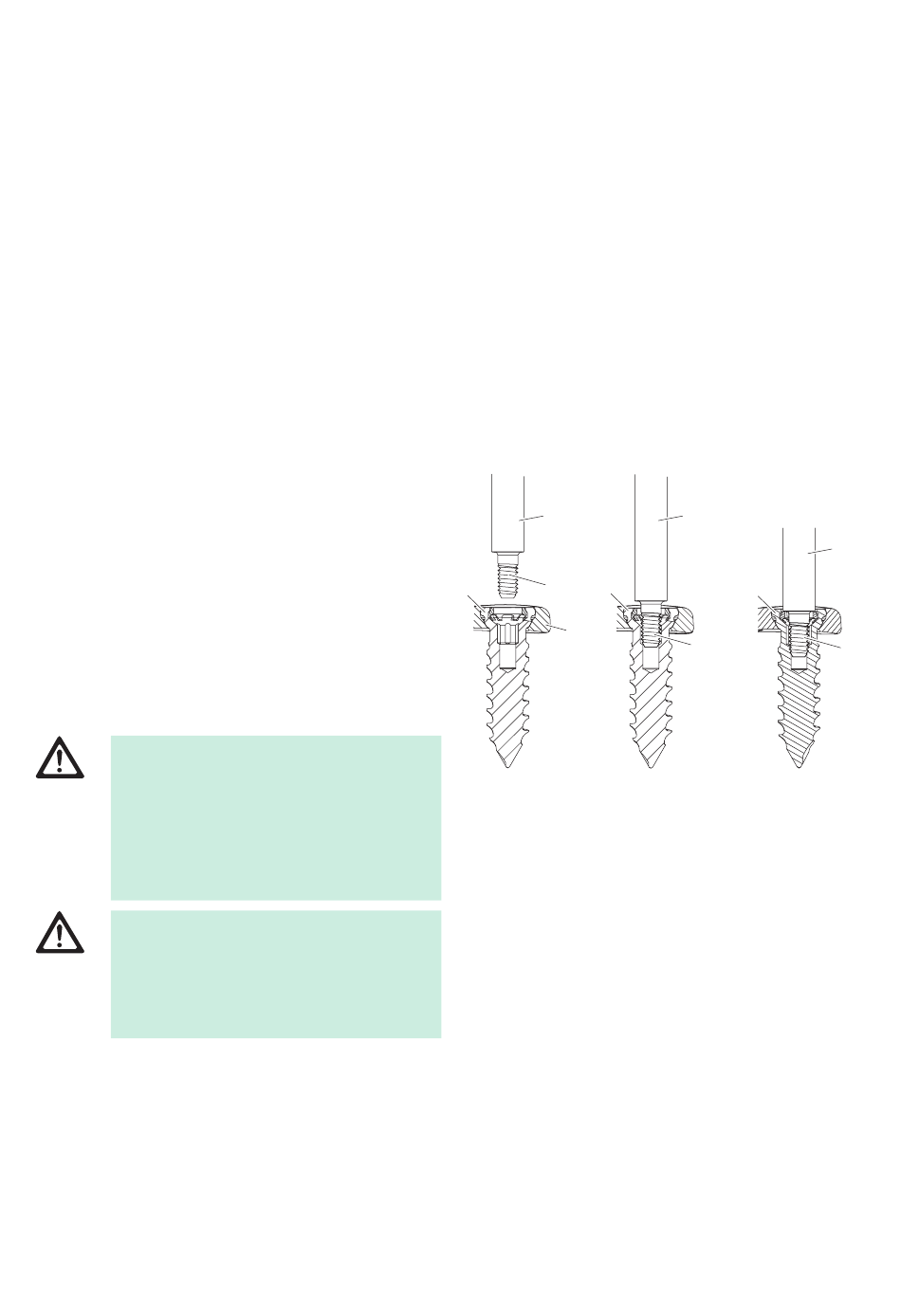

Şekil 20
Açıklamalar
a Cıvata başlığına 7 yerleştirilmeden önce cıvata çıkarma ekipmanı N
b Cıvata başlığına 7 dayanak noktasına kadar yerleştirilmiş ancak hala
vidalanmamış cıvata çıkarma ekipmanı N
c Saat yönü tersinde tamamen cıvata başlığına 7 vidalanmış cıvata
çıkarma ekipmanı N
N
7
9
b c
N
9
