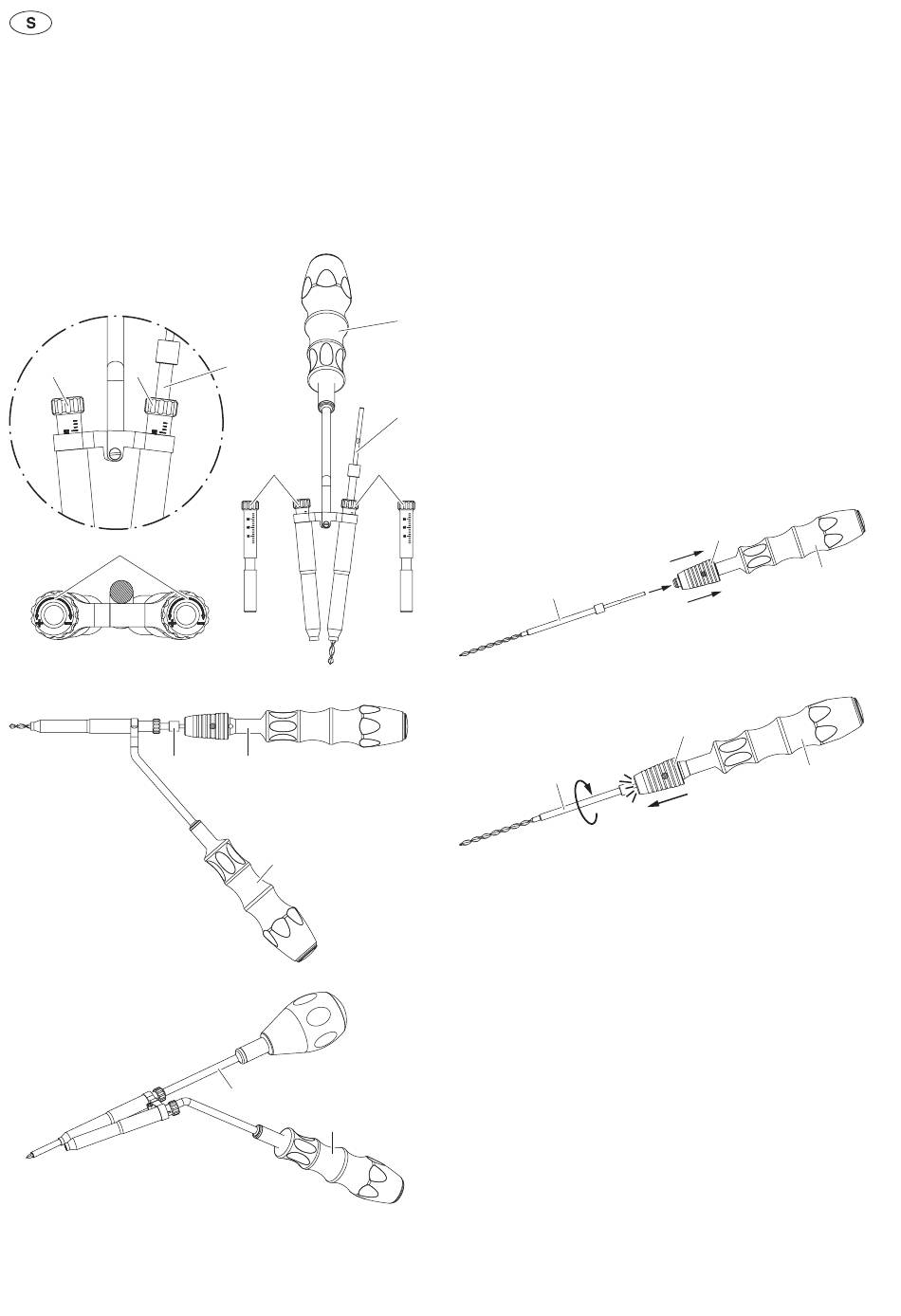

Fig. 10
K
Fig. 11
148
®
K
3
J
E
I
F
4.4.2

Montera borr och handtag (tillval)

Borr och handtag behöver bara monteras ihop för att kunna borra manu-
ellt.
F
►
För manuell borrning skall borrhandtag J eller Q användas.
►
Använd borrhandtag G eller Q endast med borret K.
►
Sätt in borret K i borrhandtaget J eller Q:
– Dra tillbaka låshylsan 4 mot fjädertrycket i pilens riktning och håll
fast den, se Fig. 12.
K
– Skjut in borret K ända till anslaget i borrhandtagets J eller Q upp-
tagning se Fig. 13.
3
– Vrid borret K lätt och släpp samtidigt låshylsan 4.
Borret hakar i hörbart.
Fig. 12
Fig. 13
4.4.3 Positionera körning/skruvhål korrekt
►
För en korrekt positionering/körning av skruvhålet skall borrjiggens 5
arbetsände eller den självcentrerande cortikalisankörnarens I
arbetsände sättas in helt och hållet i Quintex®-plattans 1 hål eller
långsmala hål.
►
För en korrekt implantering av skruven placeras körningen eller borr-
hålet centrerat i hålet eller centrerat mot Quintex®plattans 1 längsaxel
i det långsmala hålet, se Fig. 14.
►
Öppna det kortikala skiktet med cortikalisankörnaren I.
– eller –
►
Borra med borret K på inställt borrdjup.
Anslaget stoppar borret på styrhylsan 3.
4
K
4
click
K
J
