Инструментарий для шейной передней пластины Quintex®
Опасность повреждения винта после извле-
чения свободно вращающегося винта
Quintex®! Инструмент для извлечения вин-
ОСТОРОЖНО
тов повреждает блокировочное кольцо
винта.
Больше не использовать винт после
►
использования инструмента для извлече-
ния винтов.
Использовать новый винт.
►
Указание
Резьба на кончике инструмента для извлечения винтов является
левосторонней.
►
Если головка 7 свободно вращающегося винта Quintex® само-
стоятельно не выходит из отверстия или продольного отвер-
стия пластины Quintex® 1, использовать инструмент для извле-
чения винтов N вместо отвертки M.
►
Инструмент для извлечения винтов N вставить в головку
винта 7 так глубоко, как это только возможно.
►
Ввинтить левую резьбу на кончике инструмента для извлече-
ния винтов 9 против часовой стрелки в головку винта 7 так глу-
боко, как это только возможно.
►
Удалить винт Quintex® из отверстия или продольного отвер-
стия пластины Quintex®, потянув его и одновременно вращая
против часовой стрелки.
►
В случае трудностей при отсоединении винта Quintex® от
инструмента для извлечения винтов использовать зажимные
щипцы P в качестве контропоры.
N
9
7
7
1
a

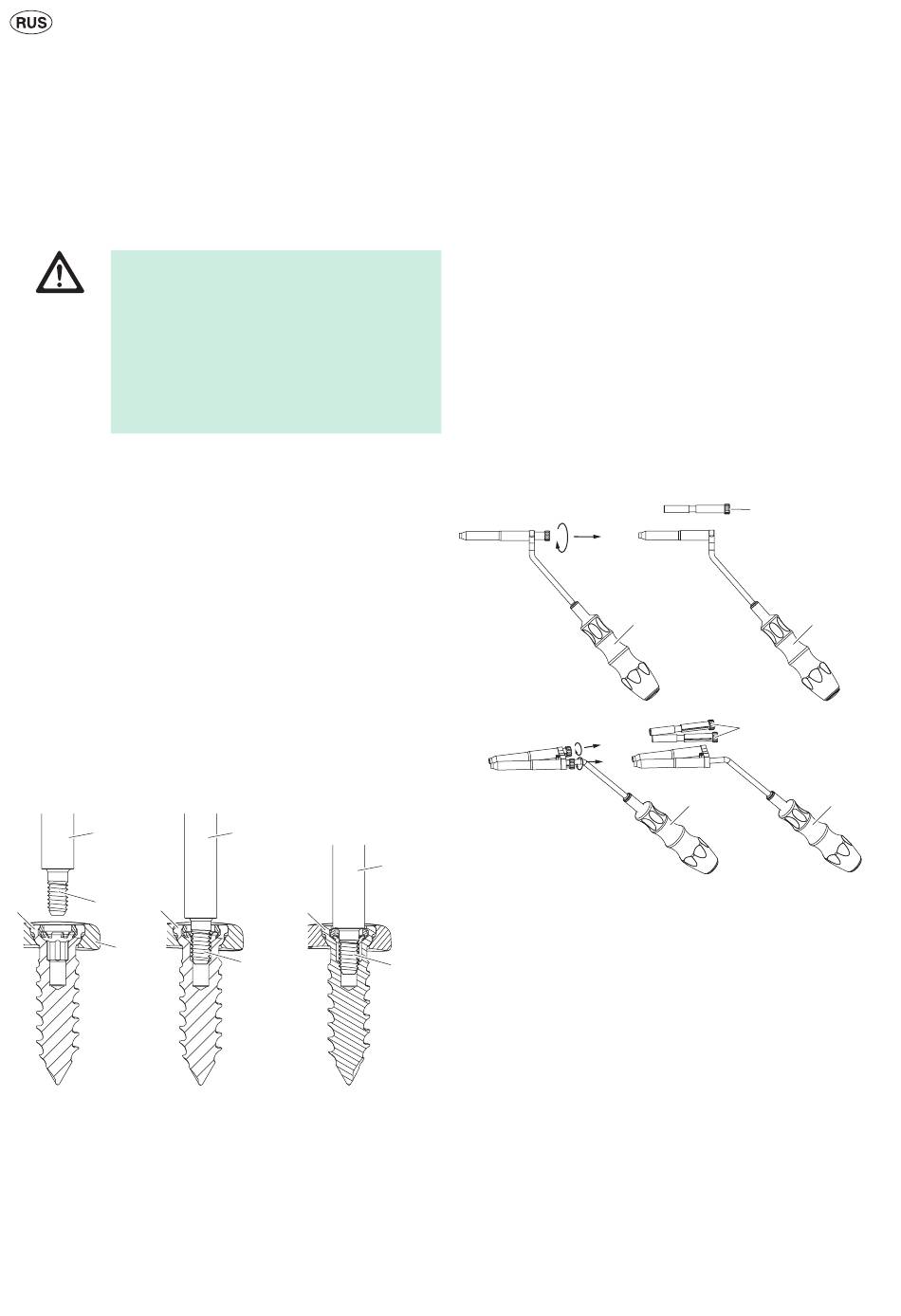

Рис. 20
Легенда
a Инструмент для извлечения винтов N перед вставкой в
головку винта 7
Инструмент для извлечения винтов N вставлен до упора в
b
головку винта 7, но не ввинчен
c Инструмент для извлечения винтов N полностью ввинчен в
головку винта 7 против часовой стрелки
172
®
N
7
9
b c
5. Демонтаж
5.1 Одинарный направитель сверла SC423R и
двойной направитель сверла SC424R
Указание
Резьба в одинарном направителе сверла SC423R и двойном напра-
вителе сверла SC424R является левосторонней.
►
Вывернуть направляющую гильзу 3 по часовой стрелке.
Направляющая гильза ощутимо защелкивается каждые пол-
оборота с характерным звуком.
N
Рис. 21
9
3
E
3
F
E
F
