Quintex® anterior servikal plaka sistemi - ekipmanları
5.
Sökme
5.1
Münferit delgi mastarı SC423R ve çift delgi mas-
tarı SC424R
Not
Münferit delgi mastarı SC423R ve çift delgi mastarı SC424R içerisindeki
dişliler sol dişlidir.
Kılavuz kovanı 3 saat yönünde çevirerek sökün.
Kılavuz kovan yarım döndürme başına duyulur ve hissedilir şekilde otu-
rur.

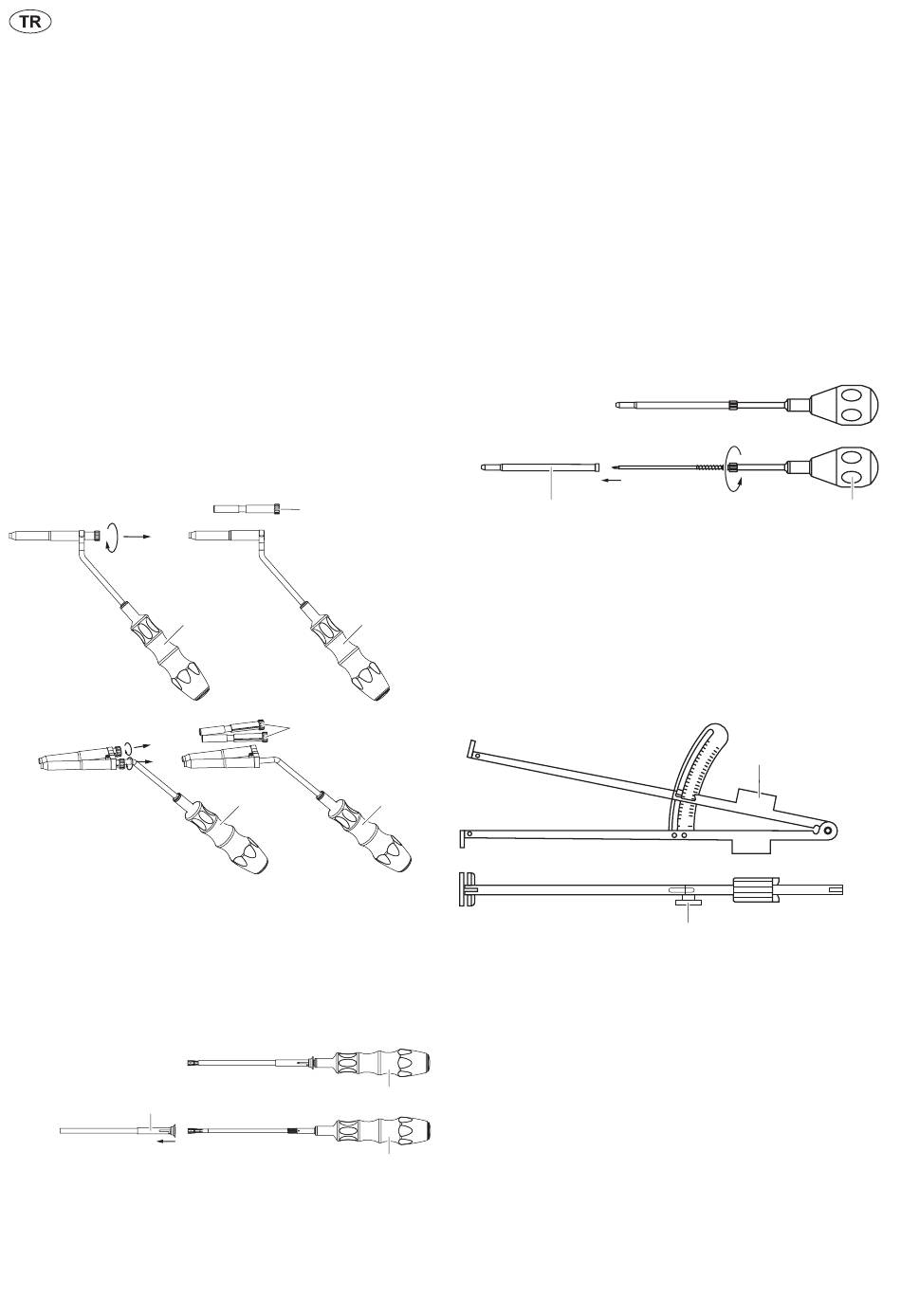

Şekil 21
5.2
Sabitleme pimine SC422R yönelik ekipman
Kovanı 10 kulp yönünde geri çekin.
Kovanı 10 çeyrek tur ile saat yönünde çevirin.
Kovanı 10 sabitleme pimine D yönelik ekipmandan çıkarın.
a
10
b
Şekil 22
Açıklamalar
a
Monte edili sabitleme pimine D yönelik ekipman
b
Kovanın 10 sabitleme pimine D yönelik ekipmandan çıkarılması
254
®
3
E
3
F
5.3
Kendinden merkezleyici kortikalisan zımba
SC428R
Dış kovanı 11 dişli başlığından sökmek için dişli başlığını saat yönü ter-
sinde çevirin.
Dış kovanı 11 kendinden merkezleyici kortikalisan zımbanın I şaftın-
dan çıkarın, bkz. Şekil 23.
a
b
Şekil 23
Açıklamalar
a
Monte edili kortikalisan zımba I
b
Dış kovanı 11 kortikalisan zımbadan I çıkarın
E
5.4
Ölçüm sürgüsü SC421R
Ölçüm sürgüsünün B tırtıllı cıvatasını 12 tamamen sökülene kadar
saat yönü tersinde çevirin, bkz. Şekil 24.
F
Şekil 24
D
D
11
12
I
B
