Инструментарий для шейной передней пластины Quintex®
►
Вставить кортикальный кернер (без внешней втулки) I или
сверло K в сверлильный шаблон и измерить при помощи раз-
движного калибра (например, 14 мм).
►
Для настройки желаемой глубины сверления при использова-
нии регулируемых по высоте направителей сверла E и F (от
10 мм до 28 мм) повернуть направляющую втулку 3 сверлиль-
ного кондуктора в направлении + или –.
Указание
Резьба в направителе сверла является левосторонней. При
каждом полуобороте (= изменение глубины на 0,5 мм) направляю-
щая втулка ощутимо фиксируется с характерным звуком.
3
3
3

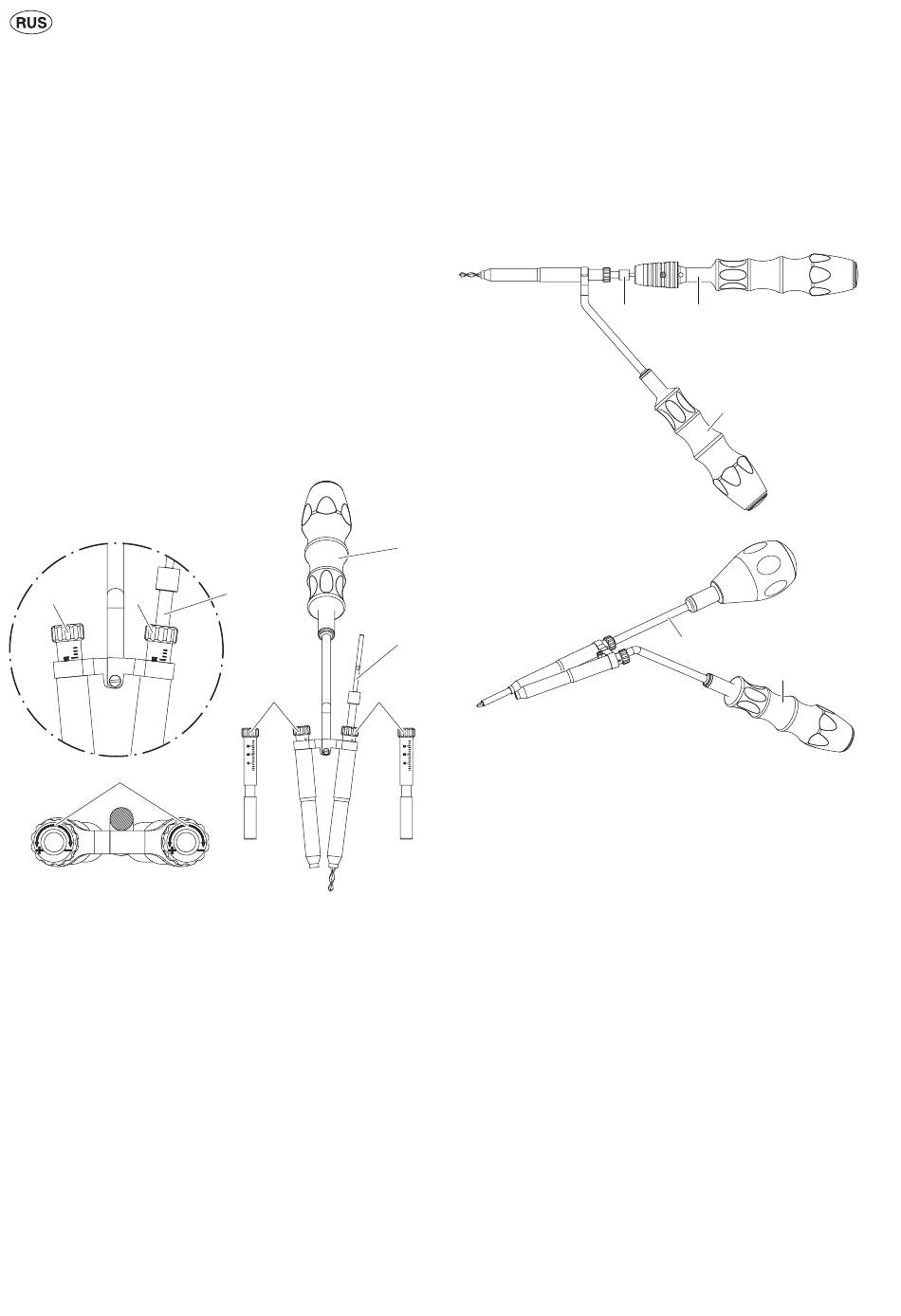

Рис. 10
