4.4.3 Corretto posizionamento della bulinatura/del foro della vite
►
Per il posizionamento corretto della bulinatura/del foro della vite, inse-
rire l'estremità di lavoro del calibro di foratura 5 o l'estremità di lavoro
del bulino per corticale autocentrante I completamente nel foro o
nell'asola della placca Quintex® 1.
►
Per l'impianto corretto della vite, posizionare la bulinatura o il foro
della vite centralmente nel foro o centrati nell'asola rispetto all'asse
longitudinale della placca Quintex® 1, vedere Fig. 14.
►
Aprire lo strato corticale con il bulino per corticale I.
–oppure–
►
Con il perforatore K forare alla profondità di foratura impostata.
La battuta ferma il perforatore sulla bussola guida 3.

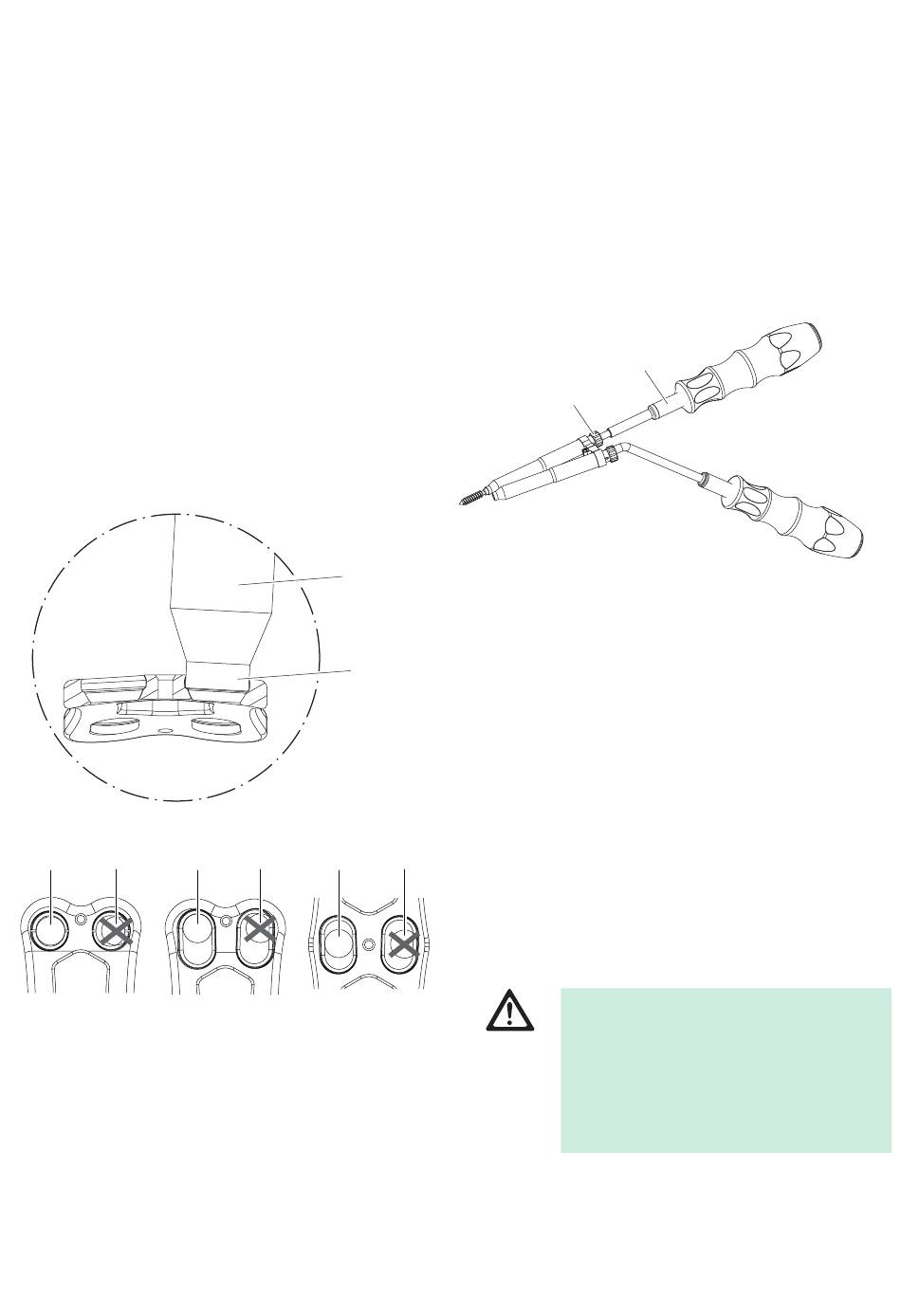

Fig. 14
a b
A B
Fig. 15
Legenda
A Tutti i fori della placca ibrida
B Asole distali della placca dinamica
C Asole centrali della placca dinamica
a Vite Quintex® posizionata in maniera corretta
b Vite Quintex® posizionata in maniera errata
E / F / G / H
5
a b a
C
4.5 Esecuzione della filettatura (opzionale)
Le viti Quintex® sono autofilettanti. I fori delle viti possono essere realiz-
zati anche con filettatore L.
3
Fig. 16
►
Utilizzare il filettatore L con il calibro di foratura.
►
Inserire il filettatore L nel calibro di foratura e misurare la profondità
di perforazione con lo scorrevole di misura (ad es. 14 mm).
►
Per regolare la profondità di taglio desiderata con i calibri di foratura
regolabili in profondità E e F (da 10 mm a 28 mm) girare la bussola
guida 3 del calibro di foratura in direzione + oppure –.
Nota
La filettatura nel calibro di foratura è una filettatura sinistrorsa.
Per ogni mezzo giro (= regolazione in profondità di 0,5 mm) la bussola
guida si inserisce percettibilmente.
►
Applicare l'estremità di lavoro del filettatore nel foro attraverso il cali-
bro di foratura.
b
►
Avvitare il filettatore L lentamente e uniformemente in senso orario
fino a fine corsa.
►
Ruotare il filettatore in senso antiorario ed estrarlo dal foro.
4.6 Inserimento delle viti
Danni alla placca Quintex® e/o alla vite Quintex®
durante l'avvitamento nella placca causati da un
errato appoggio del cacciavite!
ATTENZIONE
►
►
L
Inserire l'estremità di lavoro del cacciavite com-
pletamente nell'intaglio esagonale (alloggia-
mento filettato) della vite.
Durante l'avvitamento della vite mantenere una
leggera pressione assiale sulla vite.
