Systém přední krční dlahy Quintex® - nástroje
Nebezpečí poškození blokovacího šroubu resp. blo-
kovacího mechanismu šroubu Quintex® nebo zlo-
mení pracovního konce v důsledku šikmého nasa-
POZOR
zení nebo náklonu šroubováku!
►
Šroubovák je vždy zapotřebí vyrovnat na osu
šroubu.
Nebezpečí poškození šroubu Quintex® nebo nedo-
statečného zablokování šroubu Quintex® v
důsledku nesprávného zaklapnutí do otvoru nebo
POZOR
podélného otvoru dlahy Quintex®!
►
Zajistěte, aby šroub Quintex® úplně zapadl do
otvoru nebo podélného otvoru dlahy Quintex®.
►
Nezašroubujte šroub Quintex® příliš hluboko.
Upozornĕní
Šroubovák M je samodržící šroubovák. Objímka šroubováku není potřebná.
►
Pracovní konec 6 šroubováku M nasaďte zcela do hlavy šroubu 7.
►
Zajistěte, aby šroubovák držel šroub.
7 6

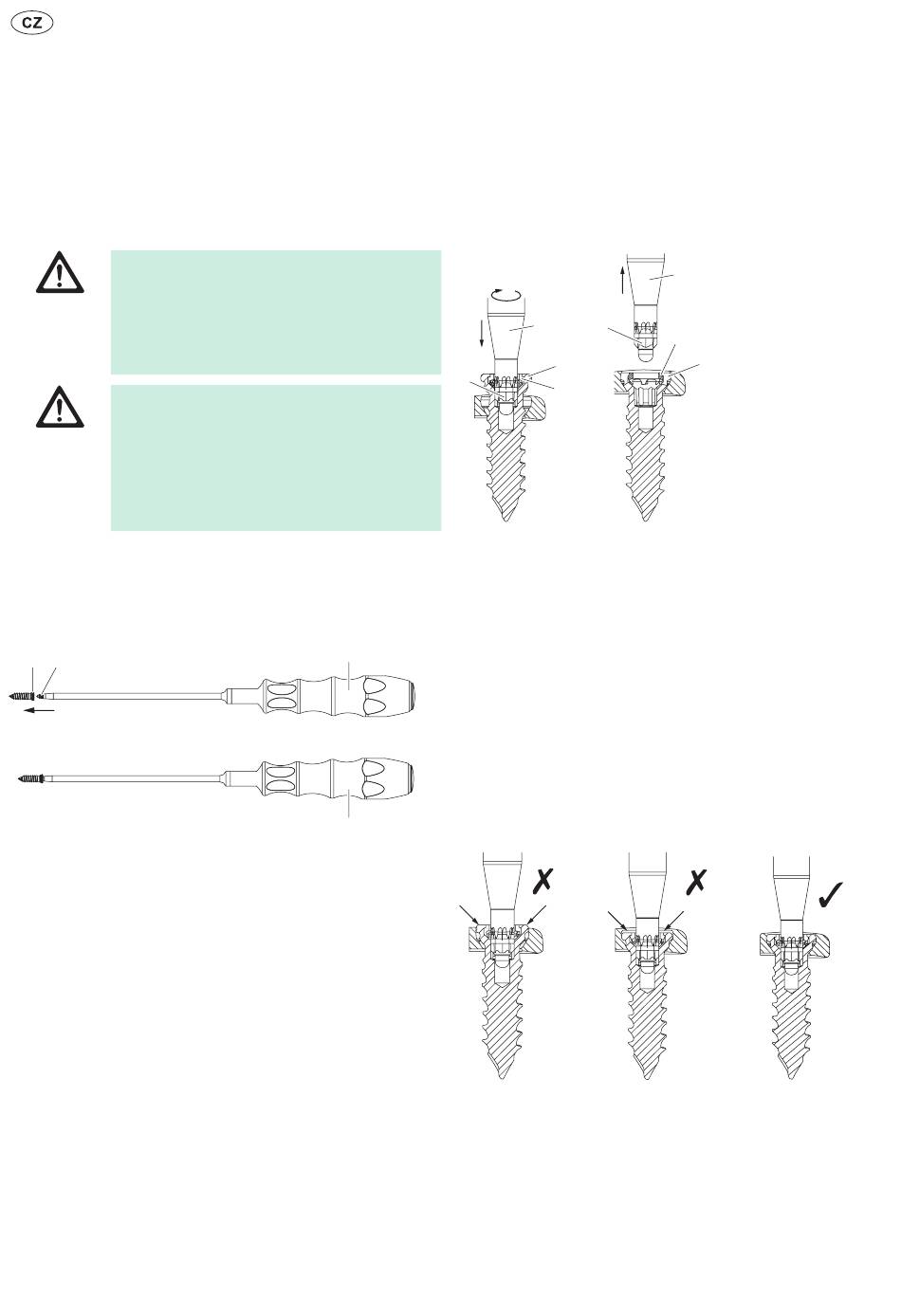

Obr. 17
►
Šroub Quintex® zašroubujte šroubovákem M pod lehkým tlakem ve
směru hodinových ručiček do otvoru nebo podélného otvoru dlahy
Quintex® 1, až hlava šroubu 7 zcela zapadne do otvoru nebo podél-
ného otvoru.
►
Šroubovák M odstraňte z hlavy šroubu 7.
Po odstranění šroubováku M musí být blokovací kroužek 8 v rovině s
hlavou šroubu 7.
►
Zajistěte, aby byl šroub Quintex® bezpečně zablokován v dlaze
Quintex® 1.
Šroub je bezpečně zablokovaný, když jsou nejméně 3 z celkem pěti
prvků hlavy šroubu v otvoru nebo v podélném otvoru dlahy Quintex®
pod povrchem dlahy a hlava šroubu je z bočního pohledu v otvoru nebo
v podélném otvoru po obou stranách pod povrchem dlahy.
192
®
M
M
M 6
7
6
8
a
Obr. 18
Legenda
a Šroub v otvoru nebo podélném otvoru dlahy Quintex®, šroub se auto-
maticky odblokuje při průchodu otvorem nebo podélným otvorem a
zablokuje se, jakmile je plně zašroubovaný
b Šroub správně zaklapnutý a zablokovaný, blokovací kroužek 8 je
nahoře v rovině s hlavou šroubu 7
►
Kontrola, zda šroub Quintex® správně sedí v otvoru nebo v podélném
otvoru dlahy Quintex®:
– Když není šroub Quintex® zcela zašroubovaný v otvoru nebo podél-
ném otvoru dlahy Quintex®, zašroubujte šroub o 1/4 až 1/2 otáčky
ve směru hodinových ručiček hlouběji.
– Pokud je šroub Quintex® zašroubovaný příliš hluboko, vyšroubujte
šroub o 1/4 až 1/2 otáčky ve směru hodinových ručiček.
a
Obr. 19
Legenda
a Šroub není zcela zašroubovaný v otvoru nebo podélném otvoru dlahy
Quintex®
b Šroub je zašroubovaný v otvoru nebo podélném otvoru dlahy Quintex®
příliš hluboko
c Správně nasazený šroub
M
8
7
b
b c
