4.4.1
Misura del punto di bulinatura/del foro per la vite
E' possibile utilizzare i seguenti calibri di foratura:
Calibro di foratura singolo regolabile E
Calibro di foratura doppio regolabile F
Calibro di foratura singolo fisso (14 mm) G
Calibro di foratura doppio fisso (14 mm) H
L'angolo di avvitamento delle viti è regolabile in direzione craniale-cau-
dale.
Inoltre l'angolo di avvitamento delle viti può anche essere regolato in dire-
zione medial-laterale utilizzando il calibro di foratura singolo o il bulino
per corticale I.
Le bussole guida 3 per i calibri di foratura E e F sono intercambiabili.
La profondità del calibro di foratura singolo E e del calibro di foratura
doppio F è regolabile. Il calibro di foratura singolo fisso G e il calibro di
foratura doppio fisso H sono ideati per 14 mm di profondità di bulinatura/
foratura (profondità non regolabile).
Nota
Il calibro di foratura singolo fisso G e il calibro di foratura doppio fisso H
sono contrassegnati con "14 mm" sulle bussole per una più semplice iden-
tificazione.
Pericolo di traumi al midollo spinale a causa della
scorretta regolazione della profondità di perfora-
zione del calibro di foratura!
AVVERTENZA
Inserire il bulino per corticale o il perforatore
nel calibro di foratura e verificare la regolazione
della profondità di foratura con lo scorrevole di
misura o il regolo.
Pericolo di lesioni a carico del midollo spinale del
paziente a causa del mancato utilizzo o dell'utilizzo
scorretto del bulino per corticale autocentrante!
AVVERTENZA
Utilizzare sempre il bulino per corticale auto-
centrante con bussola esterna, per identificare
la posizione corretta per la perforazione della
corticale.
Danni alla piastra/vite Quintex® e al bulino per cor-
ticale da forze e coppie troppo elevate durante la
bulinatura e/o avvitamento della vite Quintex®!
AVVERTENZA
Non realizzare i fori delle viti sull'osso con il
bulino per corticale, ma con perforatore e filet-
tatore.
Profondità di perforazione scorretta e danno in
seguito all'utilizzo di un bulino per corticale o per-
foratore rifinito a mola o ridotto!
ATTENZIONE
Non rifinire alla mola il bulino per corticale
(senza bussola esterna) o il perforatore.
Sostituire i bulini per corticale e i perforatori
smussi con pezzi nuovi.
a
11
b

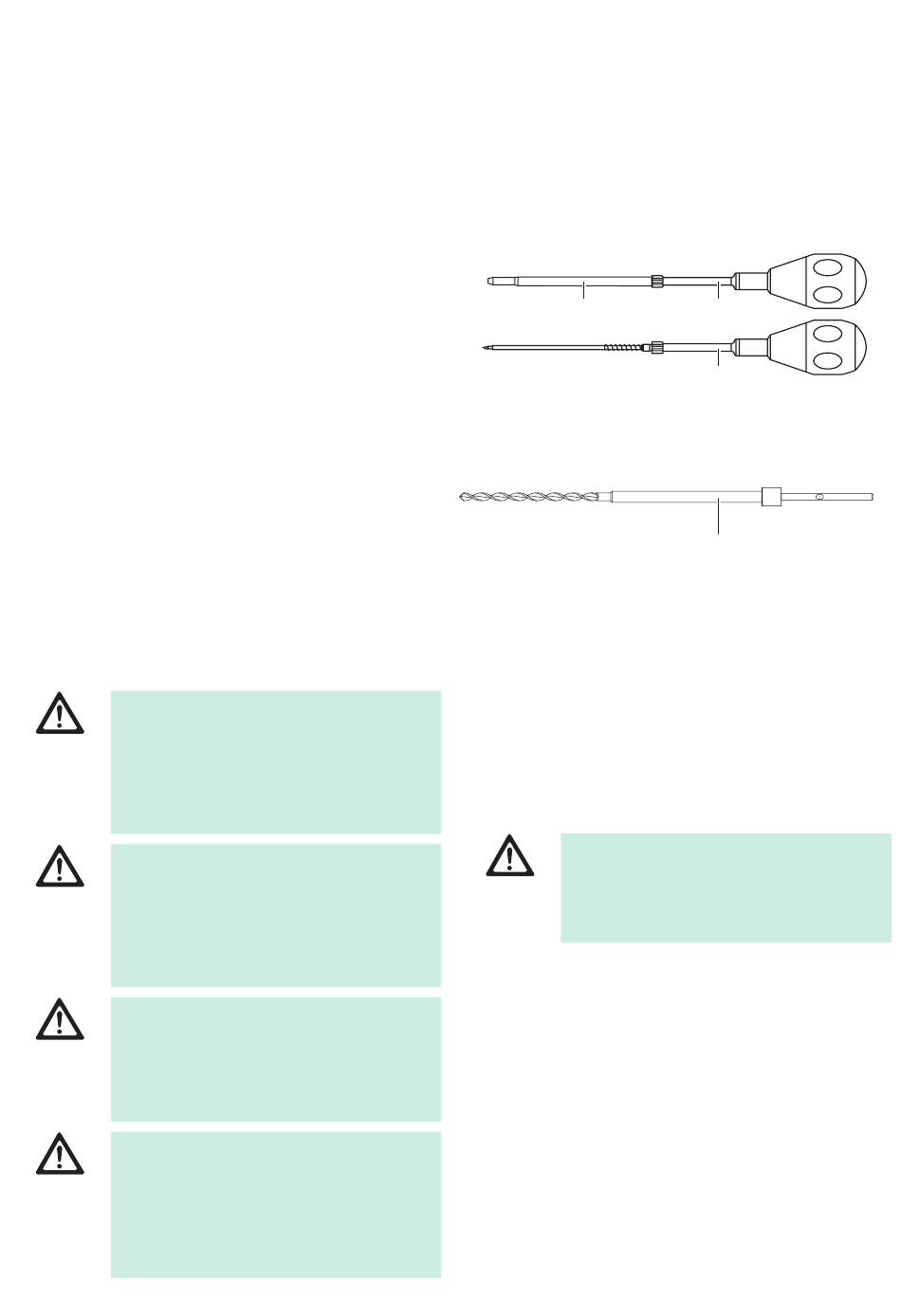

Fig. 8
Legenda
a
Bulino per corticale autocentrante I completo
b
Bulino per corticale autocentrante I senza bussola esterna 11
Fig. 9
Inserire il bulino per corticale (senza bussola esterna) I e il
perforatore K solo con calibri di foratura E, F, G o H.
Nota
La profondità di penetrazione massima del bulino per corticale I con bus-
sola esterna applicata è di 6 mm.
Nota
La profondità di penetrazione massima del bulino per corticale I utiliz-
zando il calibro di foratura è di 6 mm rispetto allo spallamento tra l'estre-
mità distale con trocar e lo stelo.
Questo spallamento serve come arresto sull'osso corticale.
Posizionamento scorretto del punto di bulinatura o
bulinatura troppo profonda!
ATTENZIONE
Utilizzare il bulino per corticale senza bussola
esterna solo insieme a calibro di foratura.
Non eseguire una bulinatura troppo profonda.
Inserire il bulino per corticale (senza bussola esterna) I o il
perforatore K nel calibro di foratura ed eseguire la verifica con uno
scorrevole di misura (ad es. 14 mm).
Per regolare la profondità di foratura desiderata con calibri di foratura
regolabili in profondità E e F (da 10 mm a 28 mm), girare la bussola
guida 3 del calibro di foratura in direzione + oppure –.
Nota
La filettatura nel calibro di foratura è una filettatura sinistrorsa. Per ogni
mezzo giro (= regolazione in profondità di 0,5 mm) la bussola guida si inse-
risce percettibilmente.
I
I
K
87
