Quintex® anteriort cervikalt plattsystem - instrument
Skador på Quintex®-skruven eller otillräcklig lås-
ning av Quintex®-skruven på grund av felaktig
fasthakning i hålet eller det långsmala hålet i
OBSERVERA
Quintex®-plattan!
►
Kontrollera att Quintex®-skruven hakar i kor-
rekt i Quintex®-plattans hål eller långsmala hål.
►
Skruva inte i Quintex®-skruven för djupt.
Tips
Skruvmejseln M är en självhållande skruvmejsel. En skruvhållarhylsa krävs
inte.
►

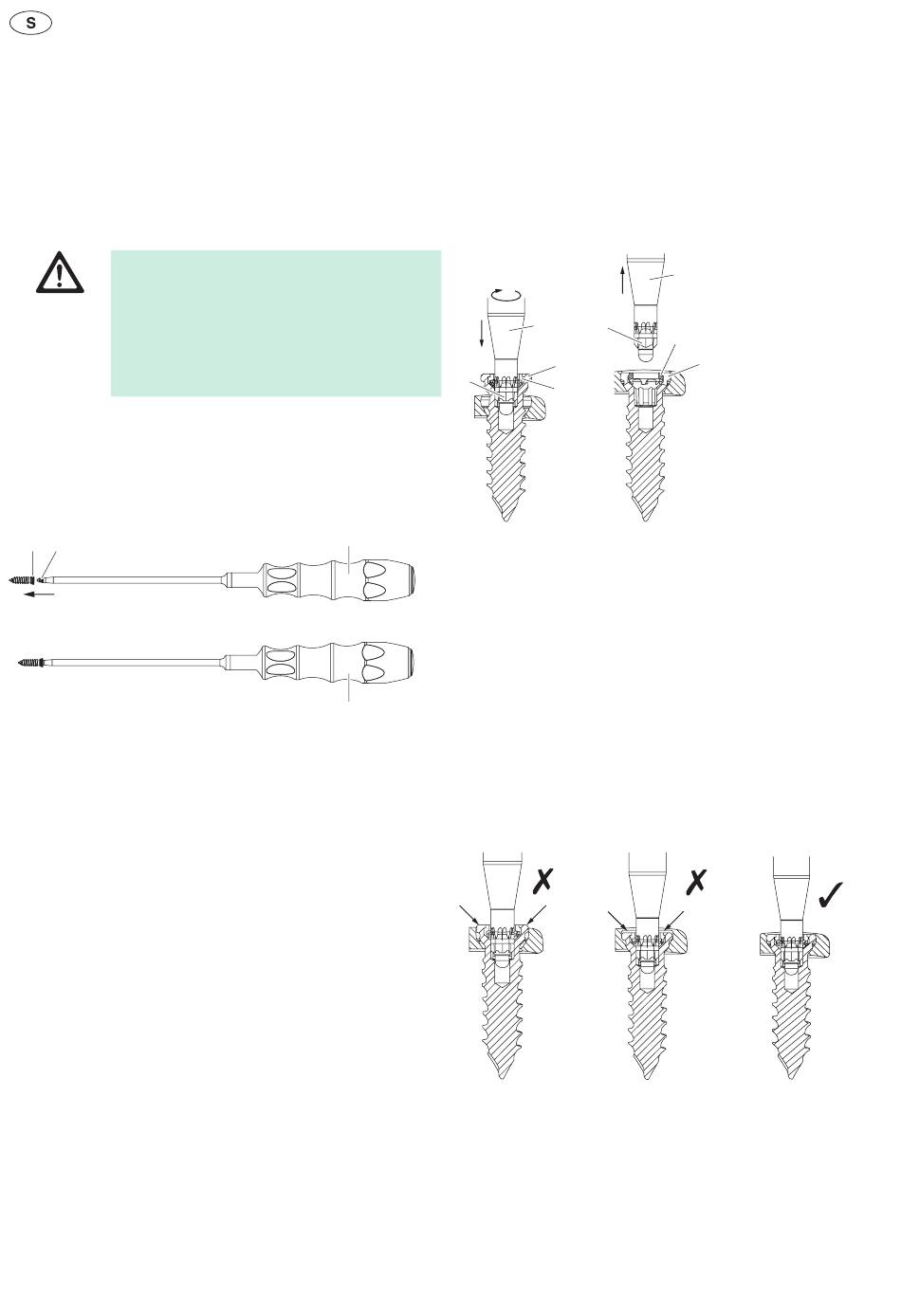

Sätt in skruvmejselns M arbetsände 6 helt och hållet i skruvhuvudet 7.
►
Kontrollera att skruvmejseln håller skruven.
7 6
Fig. 17
►
Skruva in Quintex®-skruven med skruvmejseln M medurs med ett lätt
tryck i Quintex®-plattans 1 hål eller långsmala hål, tills
skruvhuvudet 7 hakar i hålet eller det långsmala helt och hållet.
►
Ta av skruvmejseln M från skruvhuvudet 7.
Efter borttagning av skruvmejseln M skall låsringen 8 ligga an mot
skruvhuvudet 7.
►
Kontrollera att Quintex®-skruven är säkert fastlåst i Quintex®-
plattan 1.
Skruven är säkert fastlåst när minst 3 av de totalt 5 elementen i skruv-
huvudet i hålet eller det långsmala hålet i Quintex®-plattan ligger
under plattans yta och skruvhuvudet ligger på sidan i hålet eller det
långsmala hålet på båda sidorna under plattans yta.
150
®
M
M
M 6
7
6
8
a
Fig. 18
Legend
a Skruven i hålet eller det långsmala hålet i Quintex®-plattan, skruven
låser upp sig automatiskt vid genomträngning genom hålet eller det
långsmala hålet och låser sig så snart den skruvats i helt och hållet.
b Skruven korrekt fasthakad och låst, låsringen 8 sitt upptills i plan med
skruvhuvudet 7.
►
Kontrollera Quintex®-skruven i hålet eller det långsmala hålet i
Quintex®-plattan.
– Om Quintex®-skruven inte skruvats in helt och hållet i Quintex®-
plattans hål eller långsmala hål, skruvas skruven in 1/4 - 1/2 varv
djupare medurs.
– Om Quintex®-skruven skruvats in för djupt skruvas skruven ut 1/4 -
1/2 varv moturs.
a
Fig. 19
Legend
a Skruven ej helt och hållet inskruvad i Quintex®-plattans hål eller lång-
smala hål.
b Skruven för djupt inskruvad i Quintex®-plattans hål eller långsmala
hål.
c Skruven korrekt insatt
M
8
7
b
b c
