4.4.1 Místo důlku/otvoru šroubu změřte
Použít můžete následující vrtací šablony:
■
Jednoduchá vrtací šablona nastavitelná E
■
Dvojitá vrtací šablona nastavitelná F
■
Jednoduchá vrtací šablona fixní (14 mm) G
■
Dvojitá vrtací šablona fixní (14 mm) H
Úhel zašroubování šroubu je nastavitelný v kraniálně-kaudálním směru.
Úhel zašroubování šroubu lze kromě toho nastavit i v mediálně-laterálním
směru s použitím jednoduché vrtací šablony nebo šídla kortikalis I.
Vodicí objímky 3 pro vrtací šablony E a F jsou výměnné.
Jednoduchá vrtací šablona E a dvojitá vrtací šablona F jsou hloubkově
nastavitelné. Fixní jednoduchá vrtací šablona G a fixní dvojitá vrtací šab-
lona H jsou určeny pro 14 mm hloubku důlkování/vrtání (nejsou hloubkově
nastavitelné).
Upozornĕní
Fixní jednoduchá vrtací šablona G s fixní dvojitá vrtací šablona H jsou pro
snadnější identifikaci opatřeny na objímce označením "14 mm".
Nebezpečí poranění míchy v důsledku nastavení
nesprávné hloubky vrtání na vrtací šabloně!
►
VAROVÁNÍ Nasaďte šídlo kortikalis nebo vrták do vrtací
šablony a zkontrolujte nastavení hloubky otvoru
měřítkem nebo posuvným měřítkem.
Nebezpečí poranění míchy pacienta v důsledku
nepoužití nebo nesprávného použití samocentrova-
cího šídla kortikalis!
VAROVÁNÍ
►
Samocentrovací vrták kortikalis používejte vždy
s vnější objímkou k nalezení správné polohy k
průniku kortikalis.
Nebezpečí poškození šroubu/dlahy Quintex® a šídla
kortikalis v důsledku použití příliš velké síly a krou-
tícího momentu při důlkování, resp. zašroubování
VAROVÁNÍ
šroubu Quintex®!
►
Otvory v tvrdé kosti nepřipravujte s použitím
důlkovače kortikalis, ale s použitím vrtáku a
závitníku.
Nebezpečí nesprávné hloubky vyvrtaného otvoru při
použití přibroušeného nebo zkráceného šídla korti-
kalis, resp. vrtáku!
POZOR
►
Šídlo kortikalis (bez vnější objímky) a vrták
nepřibrušujte.
►
Tupé šídlo kortikalis a vrták nahraďte novými.
a
11
b

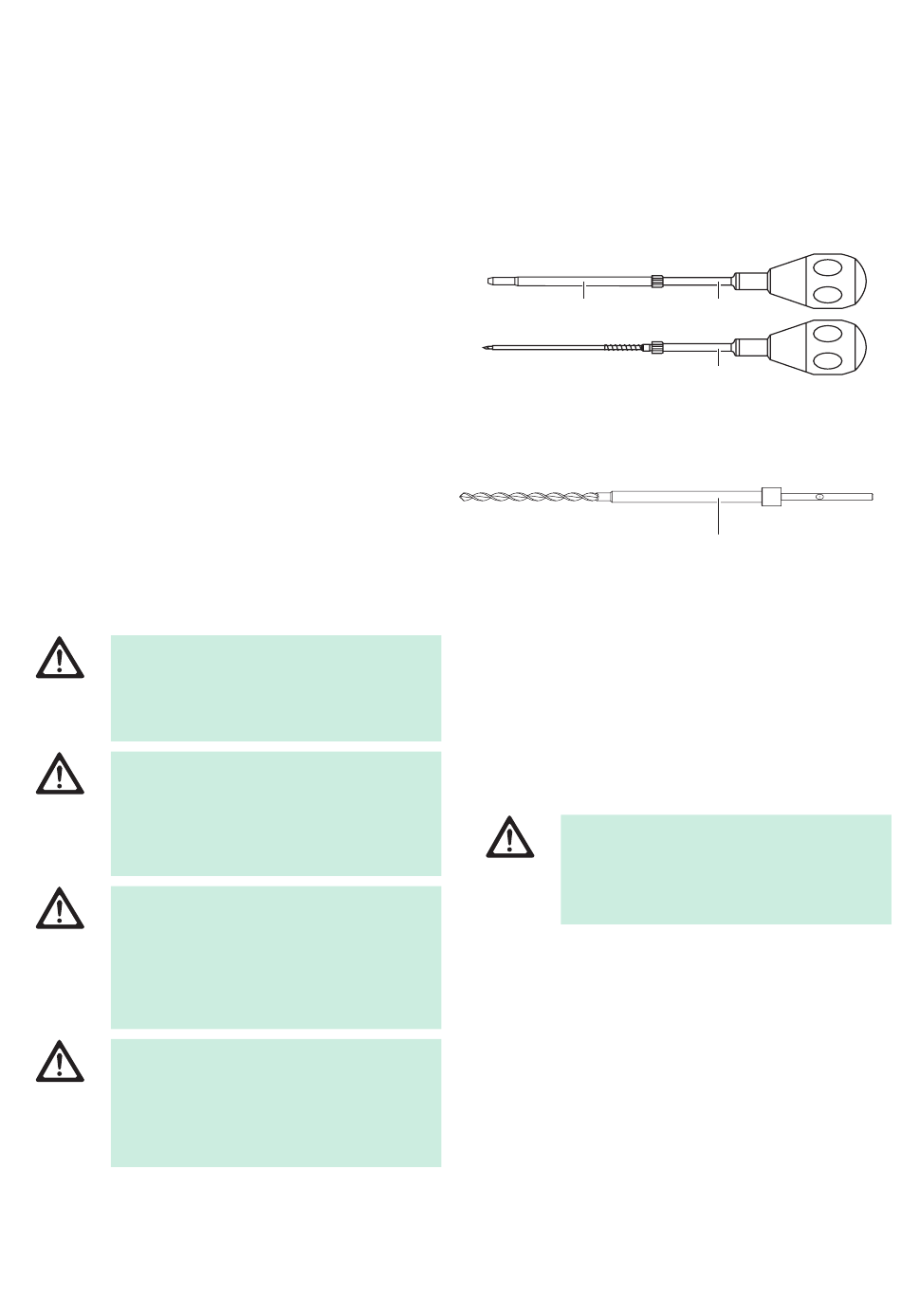

Obr. 8
Legenda
a Samocentrovací šídlo kortikalis I komplet
b Samocentrovací šídlo kortikalis I bez vnější objímky 11
Obr. 9
►
Šídlo kortikalis (bez vnější objímky) I a vrták K používejte pouze s vrta-
cími šablonami E, F, G nebo H.
Upozornĕní
Maximální hloubka průniku šídla kortikalis I s nasazenou vnější objímkou
činí 6 mm.
Upozornĕní
Maximální hloubka průniku vrtáku kortikalis I při použití vrtací šablony činí
6 mm k výstupku mezi distální špičkou s trokarem a dříkem.
Tento výstupek slouží jako zarážka na kortikálních kostech.
Nebezpečí nesprávného umístění místa důlkování
nebo příliš hlubokého důlkování!
►
Používejte šídlo kortikalis bez vnější objímky
POZOR
pouze ve spojení s vrtací šablonou.
►
Neprovádějte důlkování příliš do hloubky.
►
Šídlo kortikalis (bez vnější objímky) I, resp. vrták K nasaďte do vrtací
šablony a zkontrolujte s použitím posubnémo měřítka (např. 14 mm).
►
Pro nastavení požadované hloubky vrtaného otvoru u hloubkově nasta-
vitelných vrtacích šablon E a F (10 mm - 28 mm) otáčejte vodicí
objímkou 3 vrtací šablony ve směru + nebo –.
Upozornĕní
Závit ve vrtací šabloně je levý závit. Při každé půlotáčce (= změna nastavení
hloubky o 0,5 mm) vodicí objímka slyšitelně a citelně zaklapne.
I
I
K
