5. Anlage
Lmax
54
Lmax
B 23
1
B 23P
2

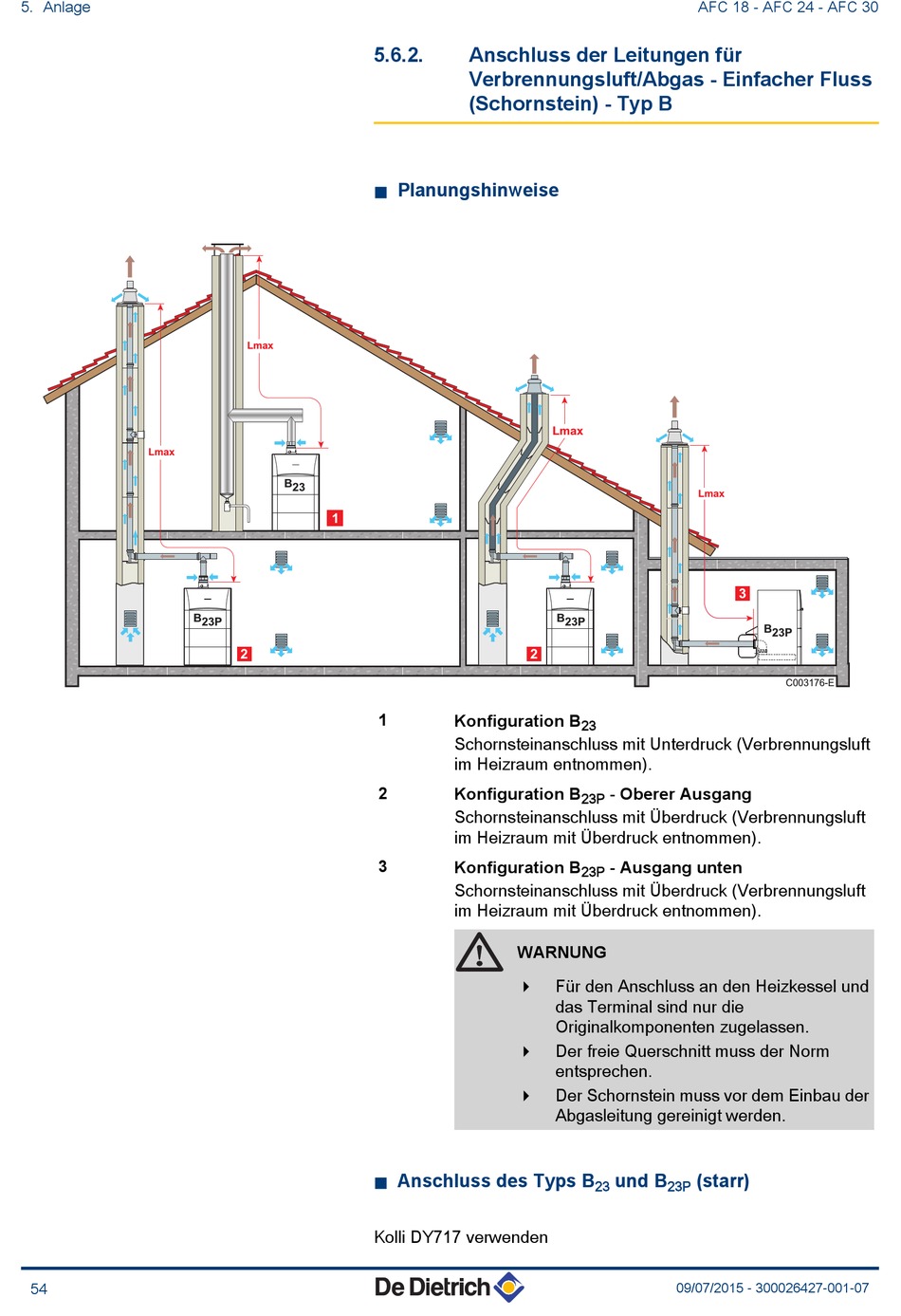

5.6.2. Anschluss der Leitungen für
Verbrennungsluft/Abgas - Einfacher Fluss
(Schornstein) - Typ B
n Planungshinweise
2
1
Konfiguration B
Schornsteinanschluss mit Unterdruck (Verbrennungsluft
im Heizraum entnommen).
2
Konfiguration B
Schornsteinanschluss mit Überdruck (Verbrennungsluft
im Heizraum mit Überdruck entnommen).
3
Konfiguration B
Schornsteinanschluss mit Überdruck (Verbrennungsluft
im Heizraum mit Überdruck entnommen).
WARNUNG
4
4
4
n Anschluss des Typs B
Kolli DY717 verwenden
AFC 18 - AFC 24 - AFC 30
Lmax
Lmax
B 23P
23
- Oberer Ausgang
23P
- Ausgang unten
23P
Für den Anschluss an den Heizkessel und
das Terminal sind nur die
Originalkomponenten zugelassen.
Der freie Querschnitt muss der Norm
entsprechen.
Der Schornstein muss vor dem Einbau der
Abgasleitung gereinigt werden.
und B (starr)
23 23P
09/07/2015 - 300026427-001-07
3
B 23P
C003176-E
