AFC 18 - AFC 24 - AFC 30
Anschlusstyp Verbrennungsluft/Abgas
C Konzentrische Leitungen, die an eine
13(x)
horizontale Luft/Abgasführung
angeschlossen sind
C Konzentrische Leitungen, die an eine
33(x)
vertikale Luft/Abgasführung angeschlossen
sind
C Konzentrische Leitungen in Heizräumen
93(x)
Einfache Leitungen im Schornstein
(Verbrennungsluft in Gegenströmung)
Mindestquerschnitt der Luftzuführung -
Xmin.
09/07/2015 - 300026427-001-07

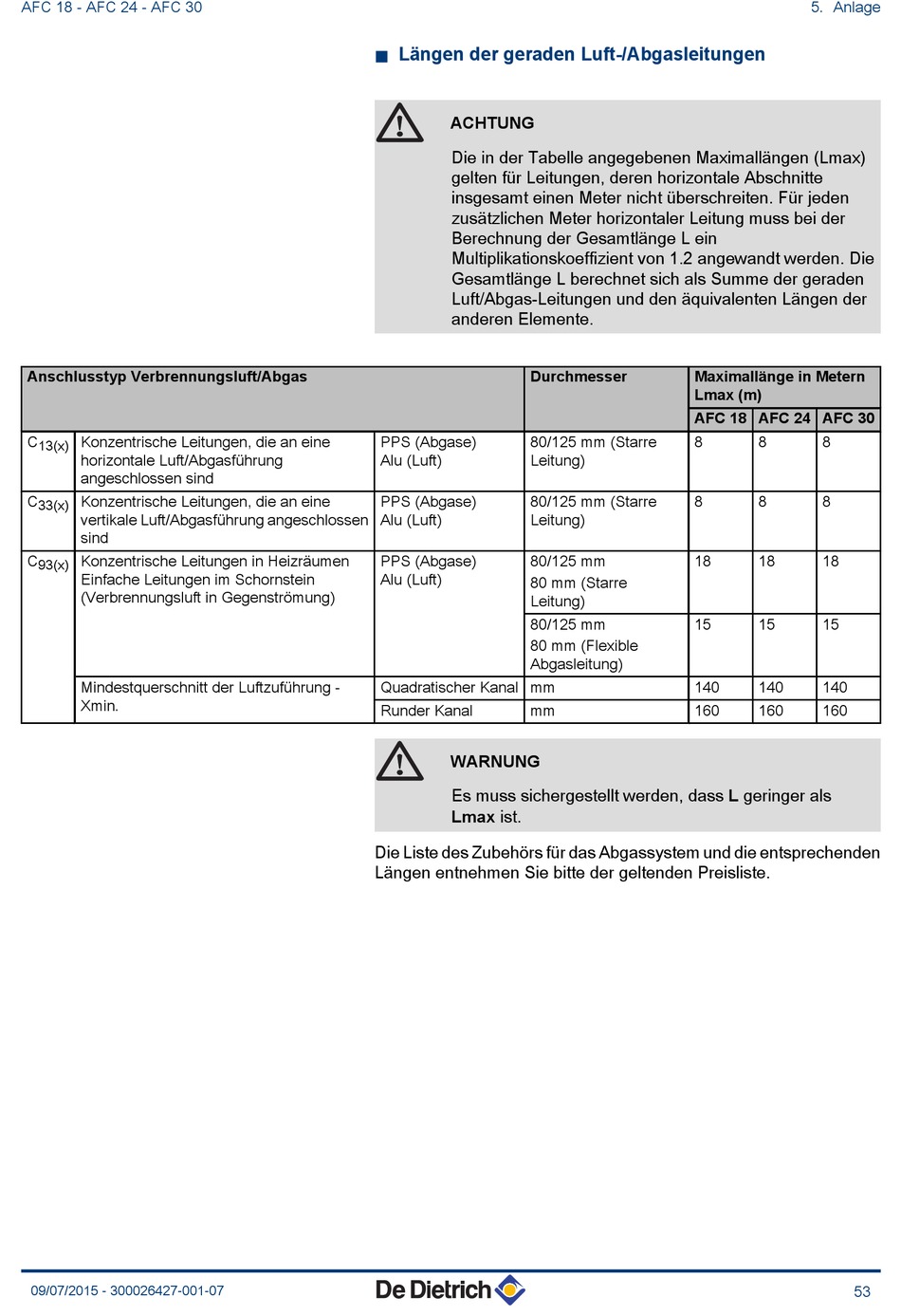

n Längen der geraden Luft-/Abgasleitungen
ACHTUNG
Die in der Tabelle angegebenen Maximallängen (Lmax)
gelten für Leitungen, deren horizontale Abschnitte
insgesamt einen Meter nicht überschreiten. Für jeden
zusätzlichen Meter horizontaler Leitung muss bei der
Berechnung der Gesamtlänge L ein
Multiplikationskoeffizient von 1.2 angewandt werden. Die
Gesamtlänge L berechnet sich als Summe der geraden
Luft/Abgas-Leitungen und den äquivalenten Längen der
anderen Elemente.
Durchmesser
PPS (Abgase) 80/125 mm (Starre
Alu (Luft) Leitung)
PPS (Abgase) 80/125 mm (Starre
Alu (Luft) Leitung)
PPS (Abgase) 80/125 mm
Alu (Luft)
80 mm (Starre
Leitung)
80/125 mm
80 mm (Flexible
Abgasleitung)
Quadratischer Kanal mm
Runder Kanal mm
WARNUNG
Es muss sichergestellt werden, dass L geringer als
Lmax ist.
Die Liste des Zubehörs für das Abgassystem und die entsprechenden
Längen entnehmen Sie bitte der geltenden Preisliste.
5. Anlage
Maximallänge in Metern
Lmax (m)
AFC 18 AFC 24 AFC 30
8 8 8
8 8 8
18 18 18
15 15 15
140 140 140
160 160 160
53
