AFC 18 - AFC 24 - AFC 30
09/07/2015 - 300026427-001-07

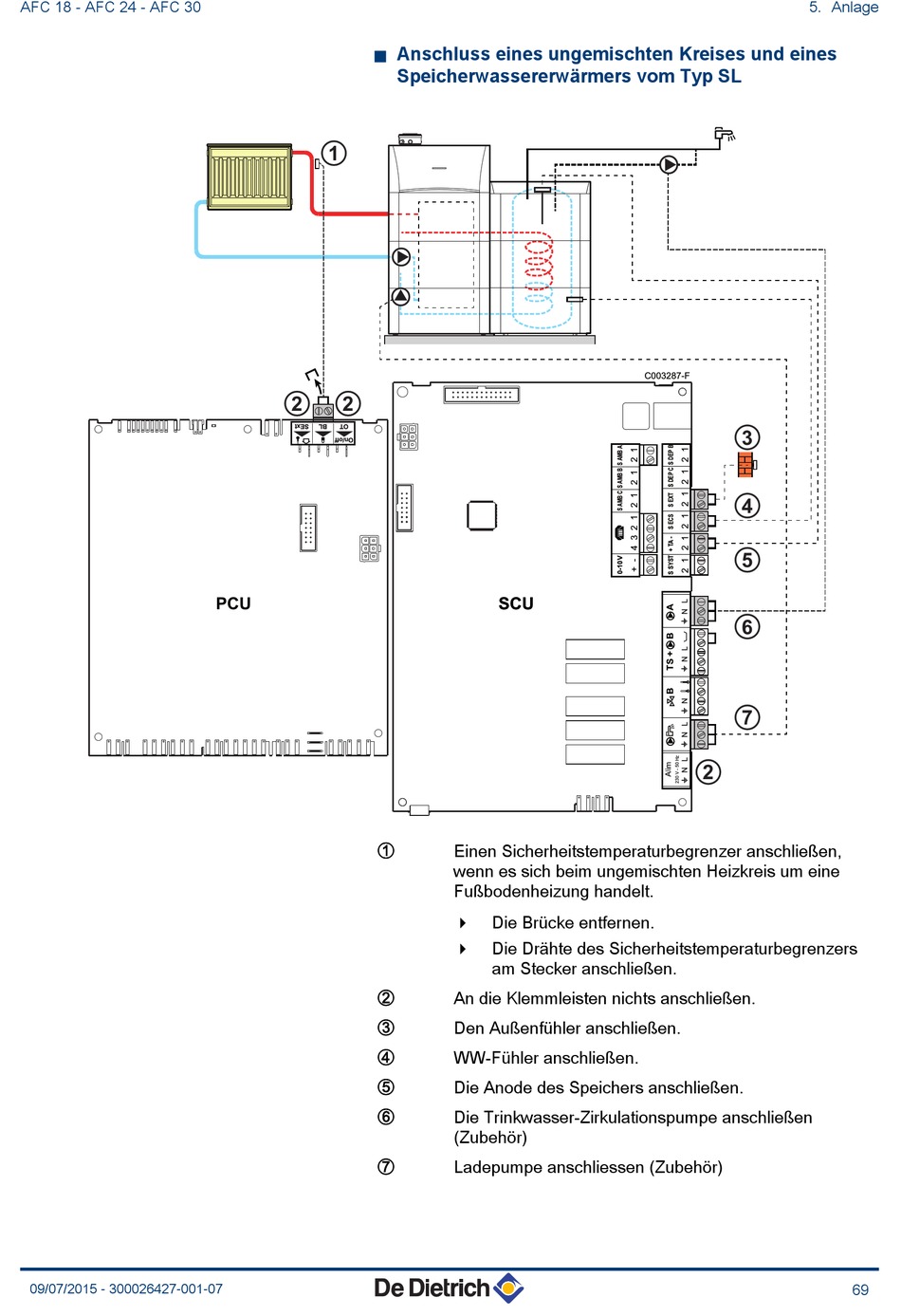

n Anschluss eines ungemischten Kreises und eines
1
2 2
PCU
A
Z
E
R
T
Y
U
Speicherwassererwärmers vom Typ SL
SCU SCU
Einen Sicherheitstemperaturbegrenzer anschließen,
wenn es sich beim ungemischten Heizkreis um eine
Fußbodenheizung handelt.
Die Brücke entfernen.
4
Die Drähte des Sicherheitstemperaturbegrenzers
4
am Stecker anschließen.
An die Klemmleisten nichts anschließen.
Den Außenfühler anschließen.
WW-Fühler anschließen.
Die Anode des Speichers anschließen.
Die Trinkwasser-Zirkulationspumpe anschließen
(Zubehör)
Ladepumpe anschliessen (Zubehör)
5. Anlage
C003287-F
3
4
5
6
7
2
69
