5. Anlage
0 2 4 6 8 10 12 14
TEMP. AUSSEN
TEMP.KESSEL
E
1
DRUCK
2
OLDRUCK
1
D
2 TEMP.WWE
bar
F
#  !
% $
AUTO
J I
STD
94
C003298-A
C003279-C
16 18 20 22 24
1.4
60.0°E
2bar
11.5bar
21.0°
<
9
C003300-A-02

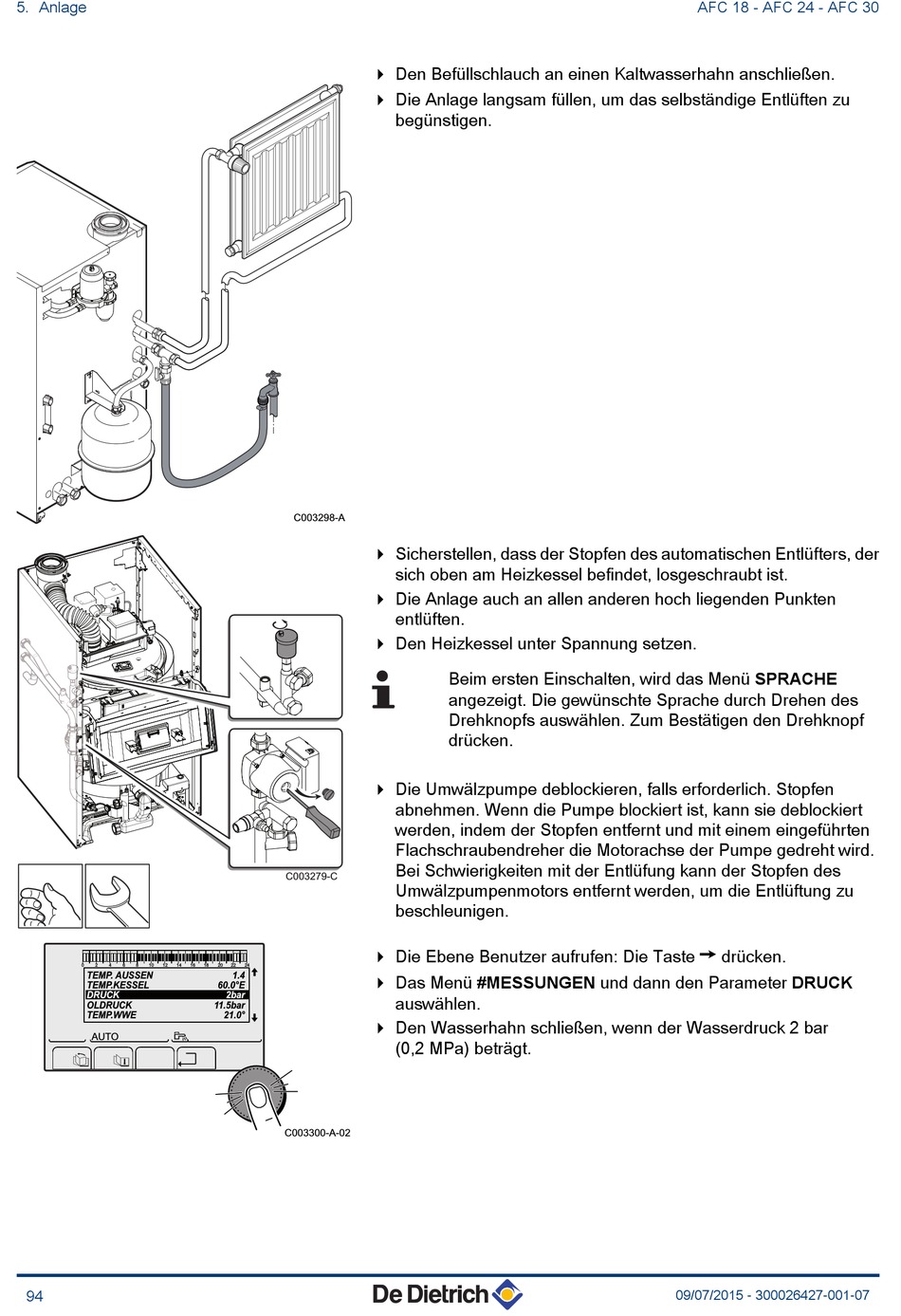

4 Den Befüllschlauch an einen Kaltwasserhahn anschließen.
4 Die Anlage langsam füllen, um das selbständige Entlüften zu
begünstigen.
4 Sicherstellen, dass der Stopfen des automatischen Entlüfters, der
sich oben am Heizkessel befindet, losgeschraubt ist.
4 Die Anlage auch an allen anderen hoch liegenden Punkten
entlüften.
4 Den Heizkessel unter Spannung setzen.
Beim ersten Einschalten, wird das Menü SPRACHE
angezeigt. Die gewünschte Sprache durch Drehen des
Drehknopfs auswählen. Zum Bestätigen den Drehknopf
drücken.
4 Die Umwälzpumpe deblockieren, falls erforderlich. Stopfen
abnehmen. Wenn die Pumpe blockiert ist, kann sie deblockiert
werden, indem der Stopfen entfernt und mit einem eingeführten
Flachschraubendreher die Motorachse der Pumpe gedreht wird.
Bei Schwierigkeiten mit der Entlüfung kann der Stopfen des
Umwälzpumpenmotors entfernt werden, um die Entlüftung zu
beschleunigen.
4 Die Ebene Benutzer aufrufen: Die Taste > drücken.
4 Das Menü #MESSUNGEN und dann den Parameter DRUCK
auswählen.
4 Den Wasserhahn schließen, wenn der Wasserdruck 2 bar
(0,2 MPa) beträgt.
AFC 18 - AFC 24 - AFC 30
09/07/2015 - 300026427-001-07
