5.4.4.
C003276-C
4 Zum Befüllen des Kreises ein T-Stück mit einem Kugelventil am
Heizungsrücklaufkreis montieren.
4 Gemäß örtlichen Vorschriften muss ein Systemtrenner zum Füllen
der Anlage installiert sein.
5.4.5.
¼Ggf. die Installations-, Betriebs- und Wartungsanleitung des
Warmwassererwärmers beachten.
5.4.6.
Das Kondenswasser über den Siphon direkt in das Abwassernetz
leiten. Aufgrund des Säuregrads (pH 2,5 bis 3) darf ausschließlich
Kunststoffmaterial verwendet werden.

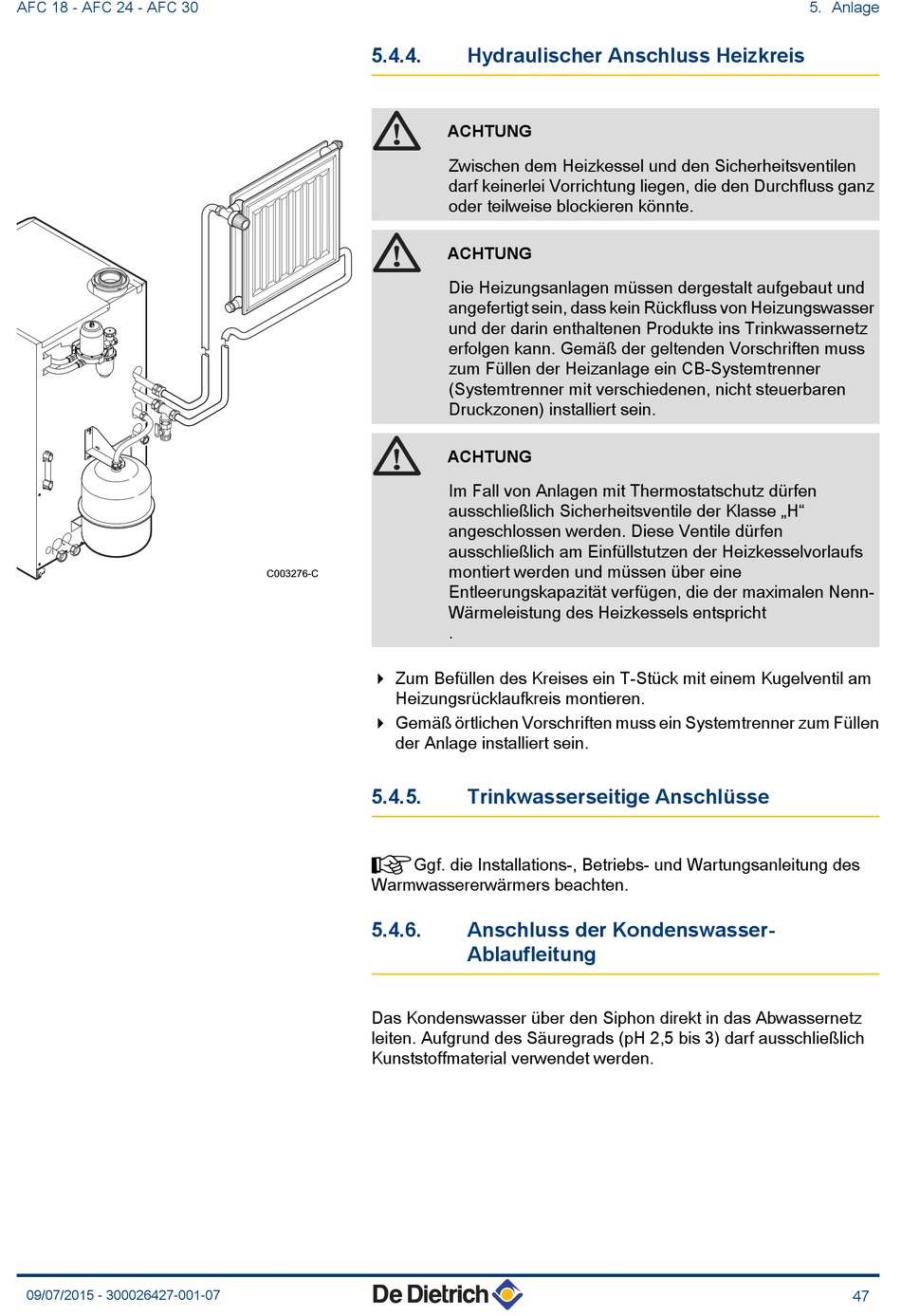

Hydraulischer Anschluss Heizkreis

ACHTUNG
Zwischen dem Heizkessel und den Sicherheitsventilen
darf keinerlei Vorrichtung liegen, die den Durchfluss ganz
oder teilweise blockieren könnte.
ACHTUNG
Die Heizungsanlagen müssen dergestalt aufgebaut und
angefertigt sein, dass kein Rückfluss von Heizungswasser
und der darin enthaltenen Produkte ins Trinkwassernetz
erfolgen kann. Gemäß der geltenden Vorschriften muss
zum Füllen der Heizanlage ein CB-Systemtrenner
(Systemtrenner mit verschiedenen, nicht steuerbaren
Druckzonen) installiert sein.
ACHTUNG
Im Fall von Anlagen mit Thermostatschutz dürfen
ausschließlich Sicherheitsventile der Klasse „H"
angeschlossen werden. Diese Ventile dürfen
ausschließlich am Einfüllstutzen der Heizkesselvorlaufs
montiert werden und müssen über eine
Entleerungskapazität verfügen, die der maximalen Nenn-
Wärmeleistung des Heizkessels entspricht
.
