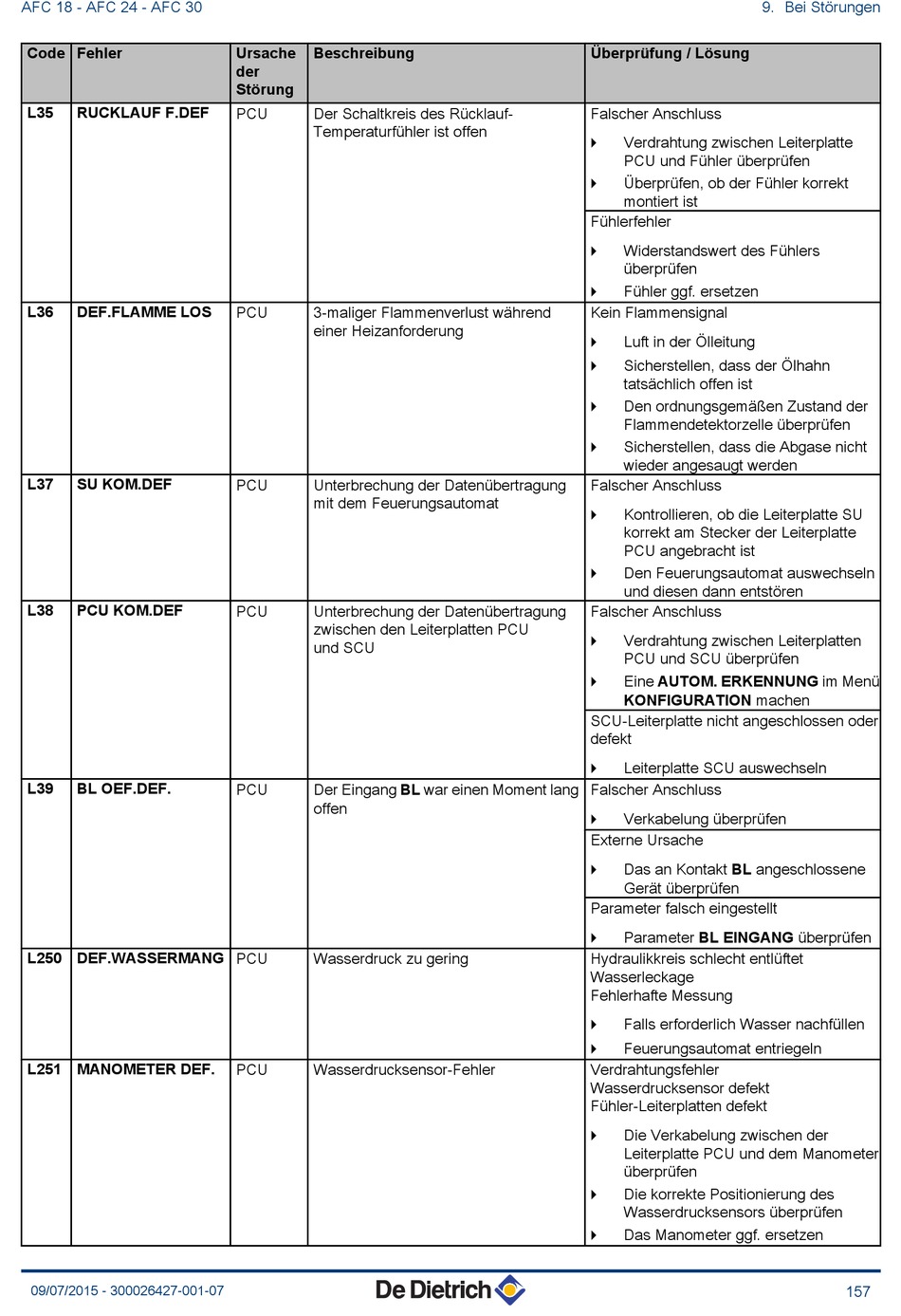

AFC 18 - AFC 24 - AFC 30
Code Fehler
L35 RUCKLAUF F.DEF
L36 DEF.FLAMME LOS
L37 SU KOM.DEF
L38 PCU KOM.DEF
L39 BL OEF.DEF.
L250 DEF.WASSERMANG PCU
L251 MANOMETER DEF.
09/07/2015 - 300026427-001-07
Ursache Beschreibung
der
Störung
PCU Der Schaltkreis des Rücklauf-
Temperaturfühler ist offen
PCU 3-maliger Flammenverlust während
einer Heizanforderung
PCU Unterbrechung der Datenübertragung
mit dem Feuerungsautomat
PCU Unterbrechung der Datenübertragung
zwischen den Leiterplatten PCU
und SCU
PCU Der Eingang BL war einen Moment lang
offen
Wasserdruck zu gering
PCU Wasserdrucksensor-Fehler
Überprüfung / Lösung
Falscher Anschluss
Verdrahtung zwischen Leiterplatte
4
PCU und Fühler überprüfen
Überprüfen, ob der Fühler korrekt
4
montiert ist
Fühlerfehler
Widerstandswert des Fühlers
4
überprüfen
Fühler ggf. ersetzen
4
Kein Flammensignal
Luft in der Ölleitung
4
Sicherstellen, dass der Ölhahn
4
tatsächlich offen ist
Den ordnungsgemäßen Zustand der
4
Flammendetektorzelle überprüfen
Sicherstellen, dass die Abgase nicht
4
wieder angesaugt werden
Falscher Anschluss
Kontrollieren, ob die Leiterplatte SU
4
korrekt am Stecker der Leiterplatte
PCU angebracht ist
Den Feuerungsautomat auswechseln
4
und diesen dann entstören
Falscher Anschluss
Verdrahtung zwischen Leiterplatten
4
PCU und SCU überprüfen
Eine AUTOM. ERKENNUNG im Menü
4
KONFIGURATION machen
SCU-Leiterplatte nicht angeschlossen oder
defekt
Leiterplatte SCU auswechseln
4
Falscher Anschluss
Verkabelung überprüfen
4
Externe Ursache
Das an Kontakt BL angeschlossene
4
Gerät überprüfen
Parameter falsch eingestellt
Parameter BL EINGANG überprüfen
4
Hydraulikkreis schlecht entlüftet
Wasserleckage
Fehlerhafte Messung
Falls erforderlich Wasser nachfüllen
4
Feuerungsautomat entriegeln
4
Verdrahtungsfehler
Wasserdrucksensor defekt
Fühler-Leiterplatten defekt
Die Verkabelung zwischen der
4
Leiterplatte PCU und dem Manometer
überprüfen
Die korrekte Positionierung des
4
Wasserdrucksensors überprüfen
Das Manometer ggf. ersetzen
4
9. Bei Störungen
