AFC 18 - AFC 24 - AFC 30
09/07/2015 - 300026427-001-07
5.8.6.

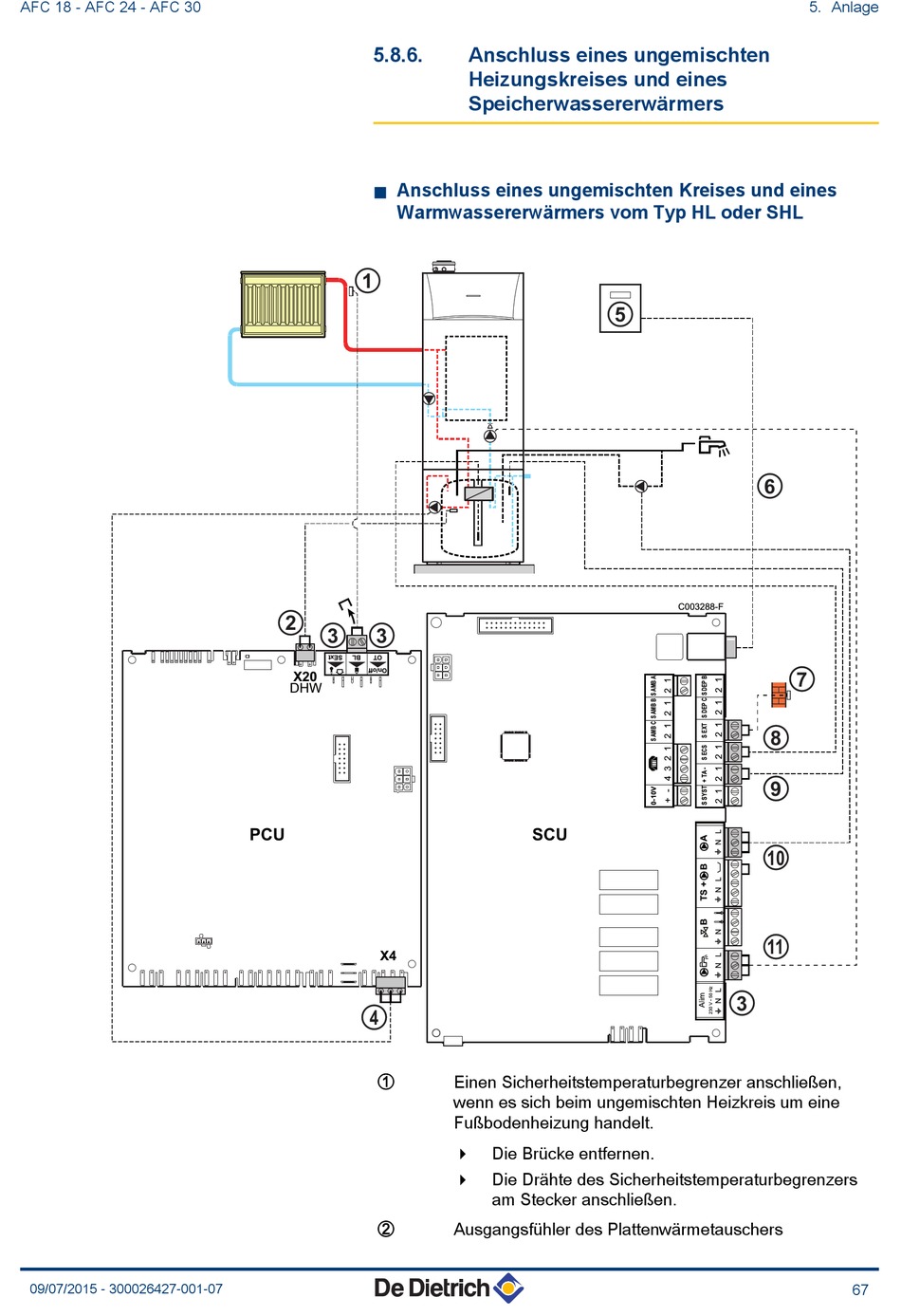

n Anschluss eines ungemischten Kreises und eines
Warmwassererwärmers vom Typ HL oder SHL
1
2
3 3
X20
DHW
PCU
X4
4
A
Z
Anschluss eines ungemischten
Heizungskreises und eines
Speicherwassererwärmers
5
SCU
Einen Sicherheitstemperaturbegrenzer anschließen,
wenn es sich beim ungemischten Heizkreis um eine
Fußbodenheizung handelt.
Die Brücke entfernen.
4
Die Drähte des Sicherheitstemperaturbegrenzers
4
am Stecker anschließen.
Ausgangsfühler des Plattenwärmetauschers
5. Anlage
6
C003288-F
7
8
9
10
11
3
67
