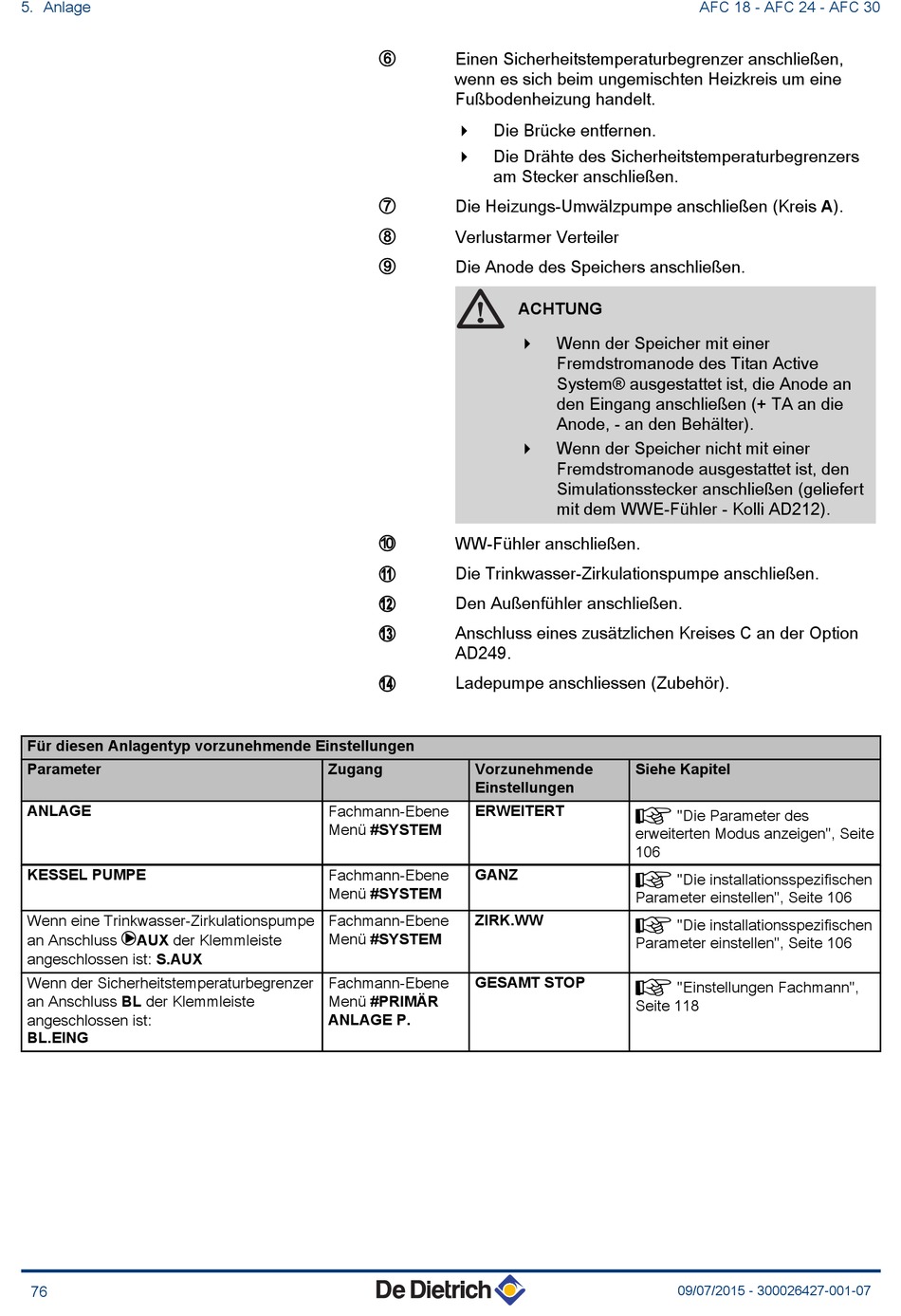

5. Anlage
Für diesen Anlagentyp vorzunehmende Einstellungen
Parameter
ANLAGE
KESSEL PUMPE
Wenn eine Trinkwasser-Zirkulationspumpe
an Anschluss MAUX der Klemmleiste
angeschlossen ist: S.AUX
Wenn der Sicherheitstemperaturbegrenzer
an Anschluss BL der Klemmleiste
angeschlossen ist:
BL.EING
76
Einen Sicherheitstemperaturbegrenzer anschließen,
Y
wenn es sich beim ungemischten Heizkreis um eine
Fußbodenheizung handelt.
Die Brücke entfernen.
4
Die Drähte des Sicherheitstemperaturbegrenzers
4
am Stecker anschließen.
Die Heizungs-Umwälzpumpe anschließen (Kreis A).
U
Verlustarmer Verteiler
I
Die Anode des Speichers anschließen.
O
WW-Fühler anschließen.
P
Die Trinkwasser-Zirkulationspumpe anschließen.
a
Den Außenfühler anschließen.
z
Anschluss eines zusätzlichen Kreises C an der Option
e
AD249.
Ladepumpe anschliessen (Zubehör).
r
Zugang Vorzunehmende
Einstellungen
Fachmann-Ebene
ERWEITERT
Menü #SYSTEM
Fachmann-Ebene
GANZ
Menü #SYSTEM
Fachmann-Ebene
ZIRK.WW
Menü #SYSTEM
Fachmann-Ebene
GESAMT STOP
Menü #PRIMÄR
ANLAGE P.
ACHTUNG
Wenn der Speicher mit einer
4
Fremdstromanode des Titan Active
System® ausgestattet ist, die Anode an
den Eingang anschließen (+ TA an die
Anode, - an den Behälter).
Wenn der Speicher nicht mit einer
4
Fremdstromanode ausgestattet ist, den
Simulationsstecker anschließen (geliefert
mit dem WWE-Fühler - Kolli AD212).
Siehe Kapitel
¼ "Die Parameter des
erweiterten Modus anzeigen", Seite
106
¼ "Die installationsspezifischen
Parameter einstellen", Seite 106
¼ "Die installationsspezifischen
Parameter einstellen", Seite 106
¼ "Einstellungen Fachmann",
Seite 118
09/07/2015 - 300026427-001-07
AFC 18 - AFC 24 - AFC 30
