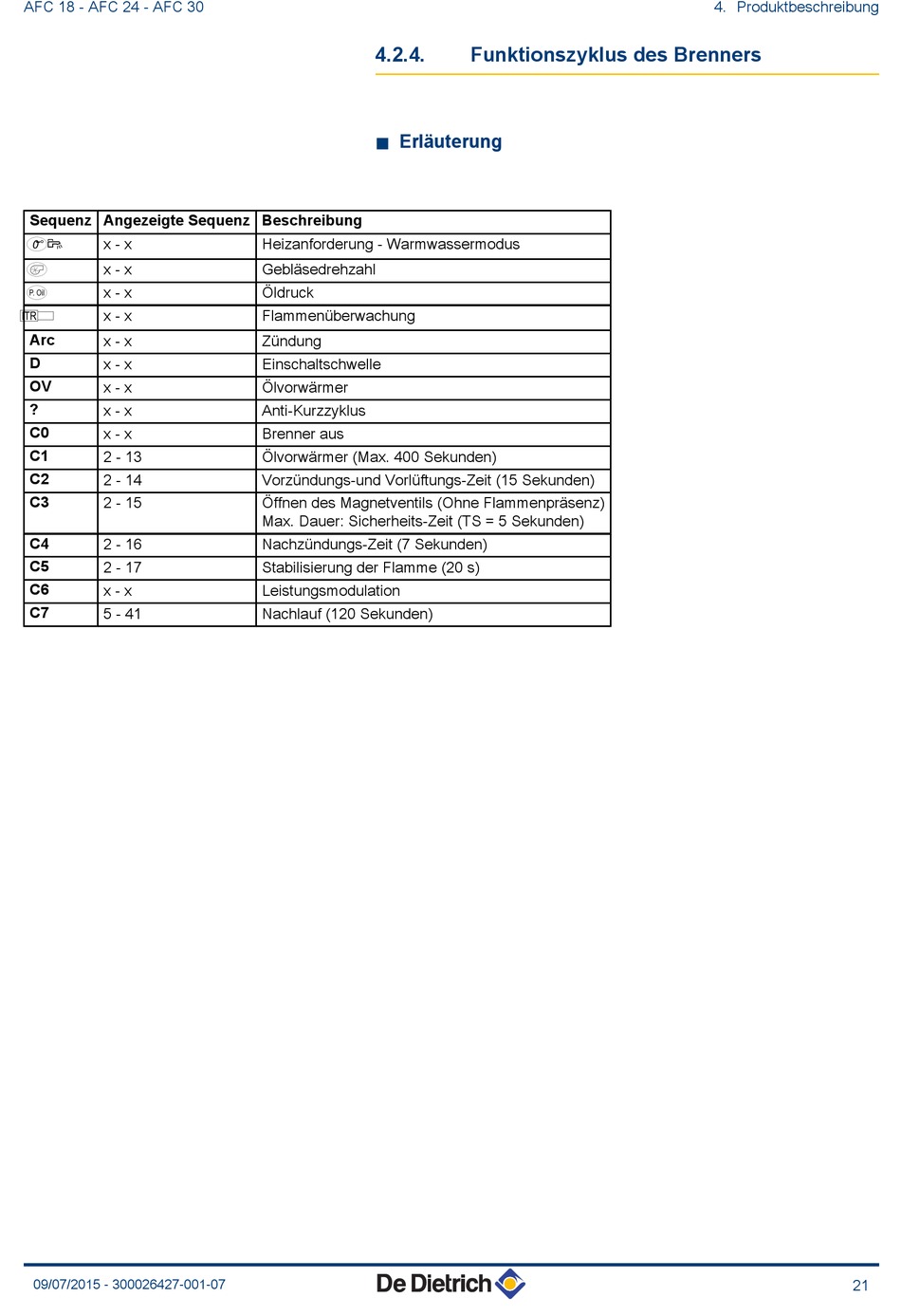

Funktionszyklus Des Brenners - De Dietrich MODULENS O AFC 24 Installations- Und Wartungsanleitung

AFC 18 - AFC 24 - AFC 30
Sequenz Angezeigte Sequenz Beschreibung
x - x
0r
x - x
2
x - x
1
x - x
3
x - x
Arc
x - x
D
x - x
OV
x - x
?
x - x
C0
2 - 13
C1
2 - 14
C2
2 - 15
C3
2 - 16
C4
2 - 17
C5
x - x
C6
5 - 41
C7
09/07/2015 - 300026427-001-07
4.2.4.
n Erläuterung
Heizanforderung - Warmwassermodus
Gebläsedrehzahl
Öldruck
Flammenüberwachung
Zündung
Einschaltschwelle
Ölvorwärmer
Anti-Kurzzyklus
Brenner aus
Ölvorwärmer (Max. 400 Sekunden)
Vorzündungs-und Vorlüftungs-Zeit (15 Sekunden)
Öffnen des Magnetventils (Ohne Flammenpräsenz)
Max. Dauer: Sicherheits-Zeit (TS = 5 Sekunden)
Nachzündungs-Zeit (7 Sekunden)
Stabilisierung der Flamme (20 s)
Leistungsmodulation
Nachlauf (120 Sekunden)

Funktionszyklus des Brenners
