De Dietrich MODULENS O AFC 24 Installations- Und Wartungsanleitung Seite 141

AFC 18 - AFC 24 - AFC 30
7
180°
09/07/2015 - 300026427-001-07
4
A
5
5
7
6

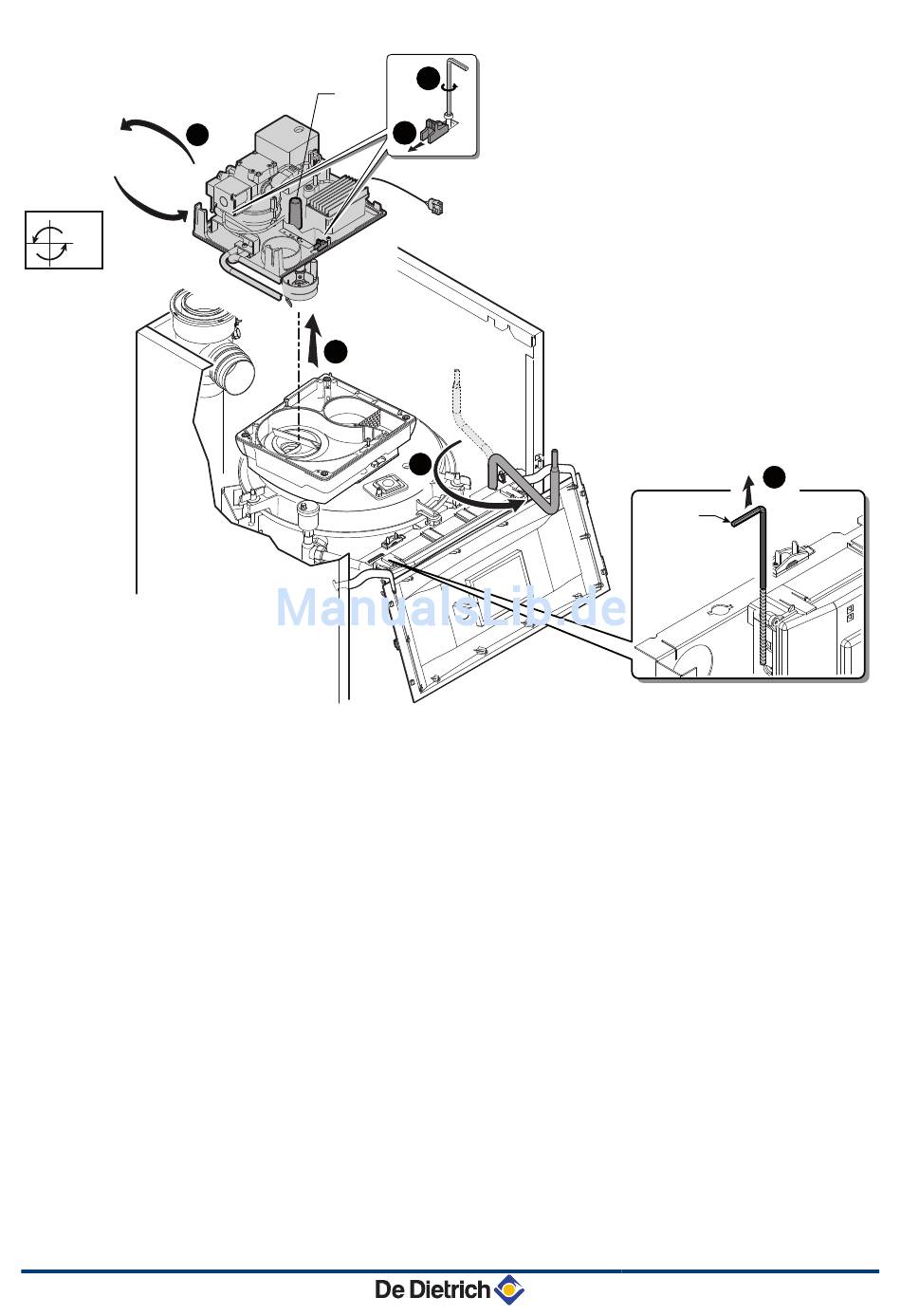

4. Den Inbusschlüssel aus seiner Aufnahme nehmen. Die 2
Halteschrauben lösen.
5. Die Verriegelungen der Leiterplatte verschieben, um sie zu
entriegeln.
6. Den Halter der Leiterplatte anbringen.
7. Die Brenner-Komponentenplatte anheben und umdrehen.
A = Aufnahme, mit der der Brenner in die Wartungsposition auf
dem Platinenhalter gebracht werden kann
8. Überprüfung und Wartung
4
A
C003267-G
