AFC 18 - AFC 24 - AFC 30

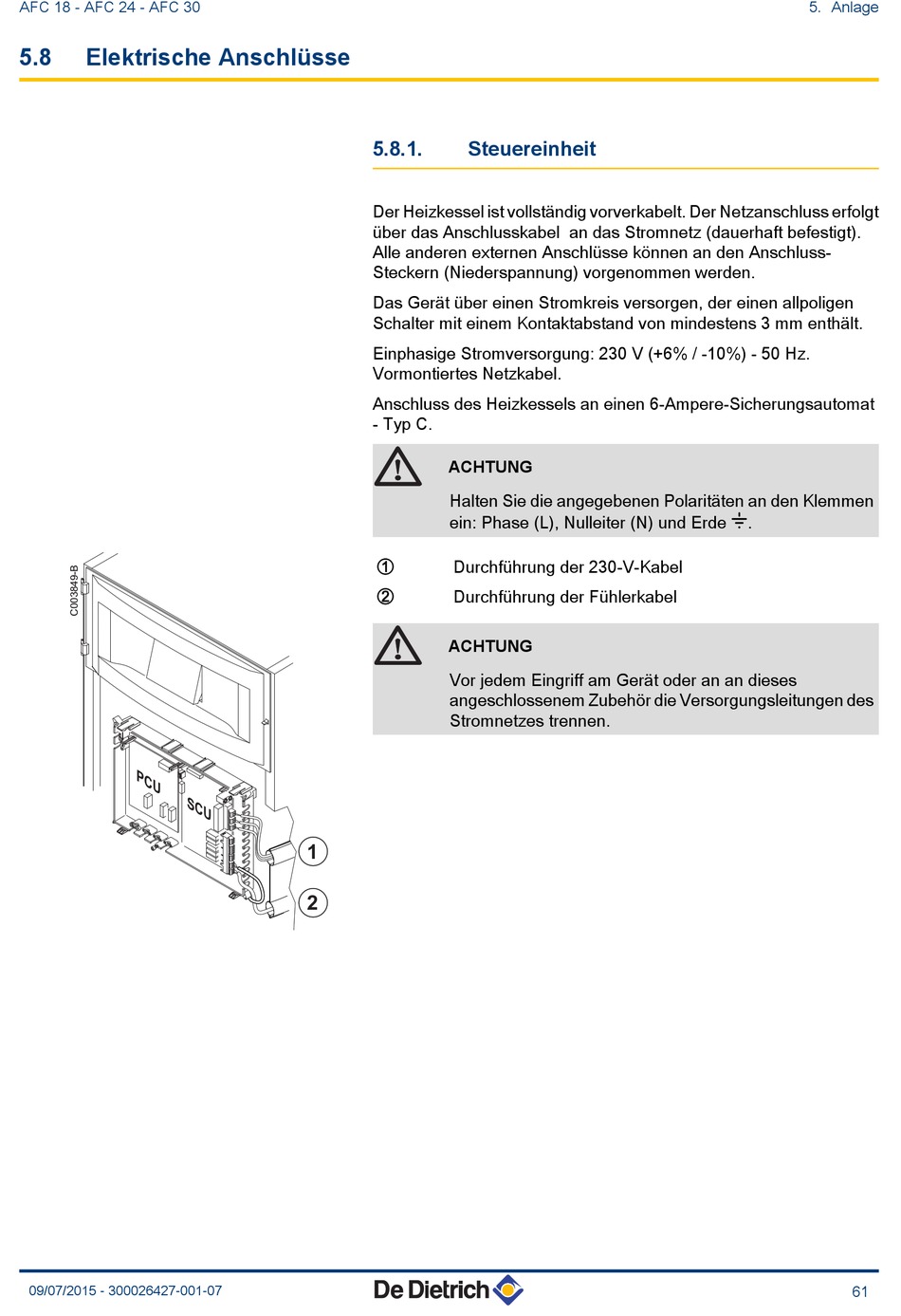

5.8 Elektrische Anschlüsse
P C
U
S C
09/07/2015 - 300026427-001-07
5.8.1.
Der Heizkessel ist vollständig vorverkabelt. Der Netzanschluss erfolgt
über das Anschlusskabel an das Stromnetz (dauerhaft befestigt).
Alle anderen externen Anschlüsse können an den Anschluss-
Steckern (Niederspannung) vorgenommen werden.
Das Gerät über einen Stromkreis versorgen, der einen allpoligen
Schalter mit einem Kontaktabstand von mindestens 3 mm enthält.
Einphasige Stromversorgung: 230 V (+6% / -10%) - 50 Hz.
Vormontiertes Netzkabel.
Anschluss des Heizkessels an einen 6-Ampere-Sicherungsautomat
- Typ C.
U
1
2

Steuereinheit

ACHTUNG
Halten Sie die angegebenen Polaritäten an den Klemmen
ein: Phase (L), Nulleiter (N) und Erde *.
Durchführung der 230-V-Kabel
A
Durchführung der Fühlerkabel
Z
ACHTUNG
Vor jedem Eingriff am Gerät oder an an dieses
angeschlossenem Zubehör die Versorgungsleitungen des
Stromnetzes trennen.
5. Anlage
61
