6. Inbetriebnahme
0 2 4 6 8 10
GENE
T:18.1°
l
l
P(bar) 7.0
l
U(%) 56.0
F
AUTO
0 2 4 6 8 10
GENE
T:18.1°
l
l
P(bar) 7.0
l
U(%) 56.0
F
AUTO
104
12 14 16 18 20 22 24
Pa:17.7 bar
l l
l l
15 22.0
l l
73.0 81.0
:
12 14 16 18 20 22 24
Pa:17.7 bar
l l
l l
15 22.0
l l
73.0 81.0
:
C003896-C
n Heizkessel 24–30 kW (Infrarot-Detektorzelle BST KCC
2002)
4 Die Flammenüberwachungszelle erfordert keinerlei Einstellung.
4 Die Erkennung der Flamme erfolgt automatisch.

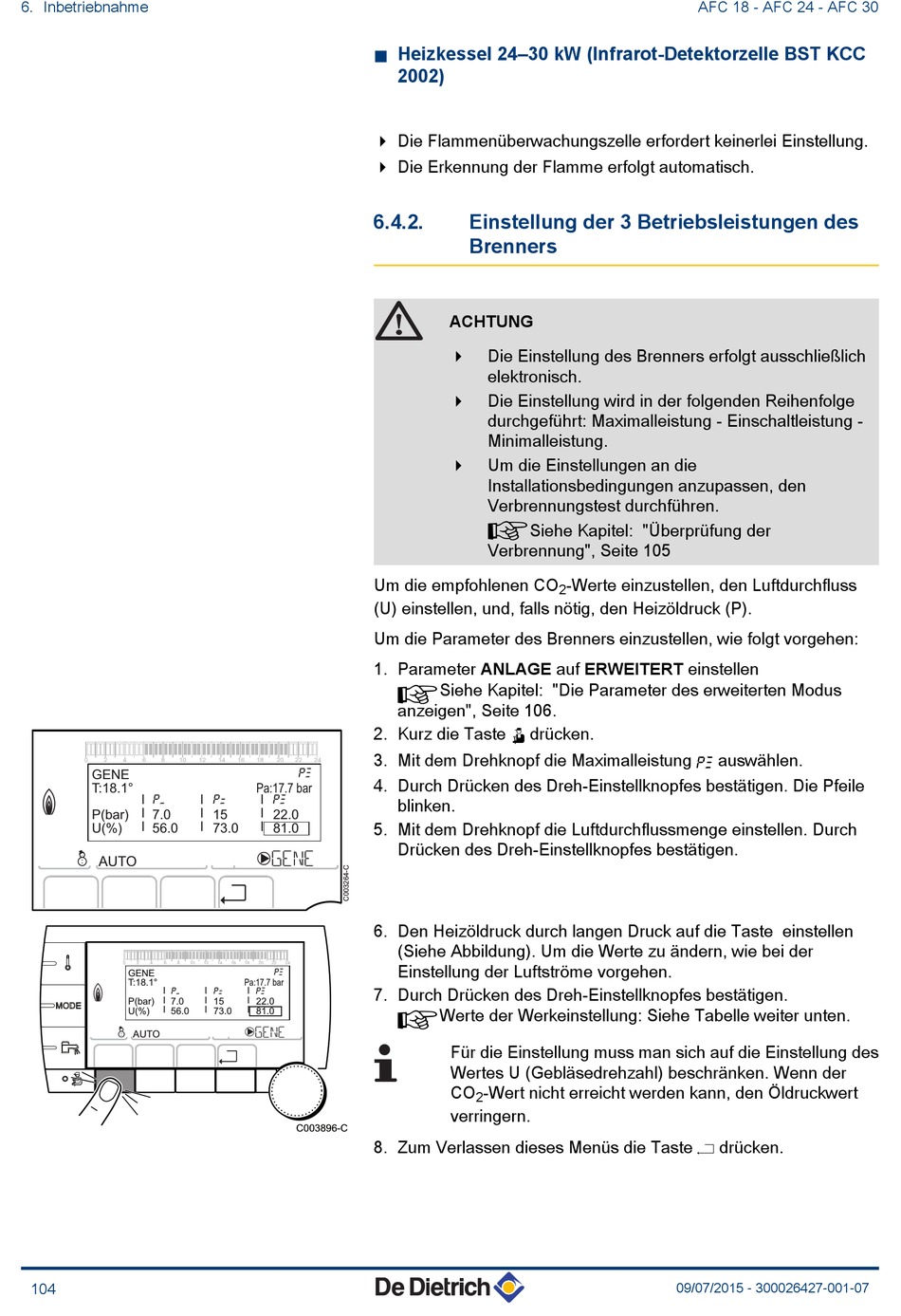

6.4.2. Einstellung der 3 Betriebsleistungen des
Brenners
ACHTUNG
Die Einstellung des Brenners erfolgt ausschließlich
4
elektronisch.
Die Einstellung wird in der folgenden Reihenfolge
4
durchgeführt: Maximalleistung - Einschaltleistung -
Minimalleistung.
Um die Einstellungen an die
4
Installationsbedingungen anzupassen, den
Verbrennungstest durchführen.
¼Siehe Kapitel: "Überprüfung der
Verbrennung", Seite 105
Um die empfohlenen CO
(U) einstellen, und, falls nötig, den Heizöldruck (P).
Um die Parameter des Brenners einzustellen, wie folgt vorgehen:
1. Parameter ANLAGE auf ERWEITERT einstellen
¼ Siehe Kapitel: "Die Parameter des erweiterten Modus
anzeigen", Seite 106.
2. Kurz die Taste - drücken.
3. Mit dem Drehknopf die Maximalleistung A auswählen.
4. Durch Drücken des Dreh-Einstellknopfes bestätigen. Die Pfeile
blinken.
5. Mit dem Drehknopf die Luftdurchflussmenge einstellen. Durch
Drücken des Dreh-Einstellknopfes bestätigen.
6. Den Heizöldruck durch langen Druck auf die Taste einstellen
(Siehe Abbildung). Um die Werte zu ändern, wie bei der
Einstellung der Luftströme vorgehen.
7. Durch Drücken des Dreh-Einstellknopfes bestätigen.
¼ Werte der Werkeinstellung: Siehe Tabelle weiter unten.
Für die Einstellung muss man sich auf die Einstellung des
Wertes U (Gebläsedrehzahl) beschränken. Wenn der
CO -Wert nicht erreicht werden kann, den Öldruckwert
2
verringern.
8. Zum Verlassen dieses Menüs die Taste j drücken.
AFC 18 - AFC 24 - AFC 30
-Werte einzustellen, den Luftdurchfluss
2
