7 Installation
Abb.50
7.8
Abgas-/Zuluftführung
54
PFC
1
MW-2000476-1

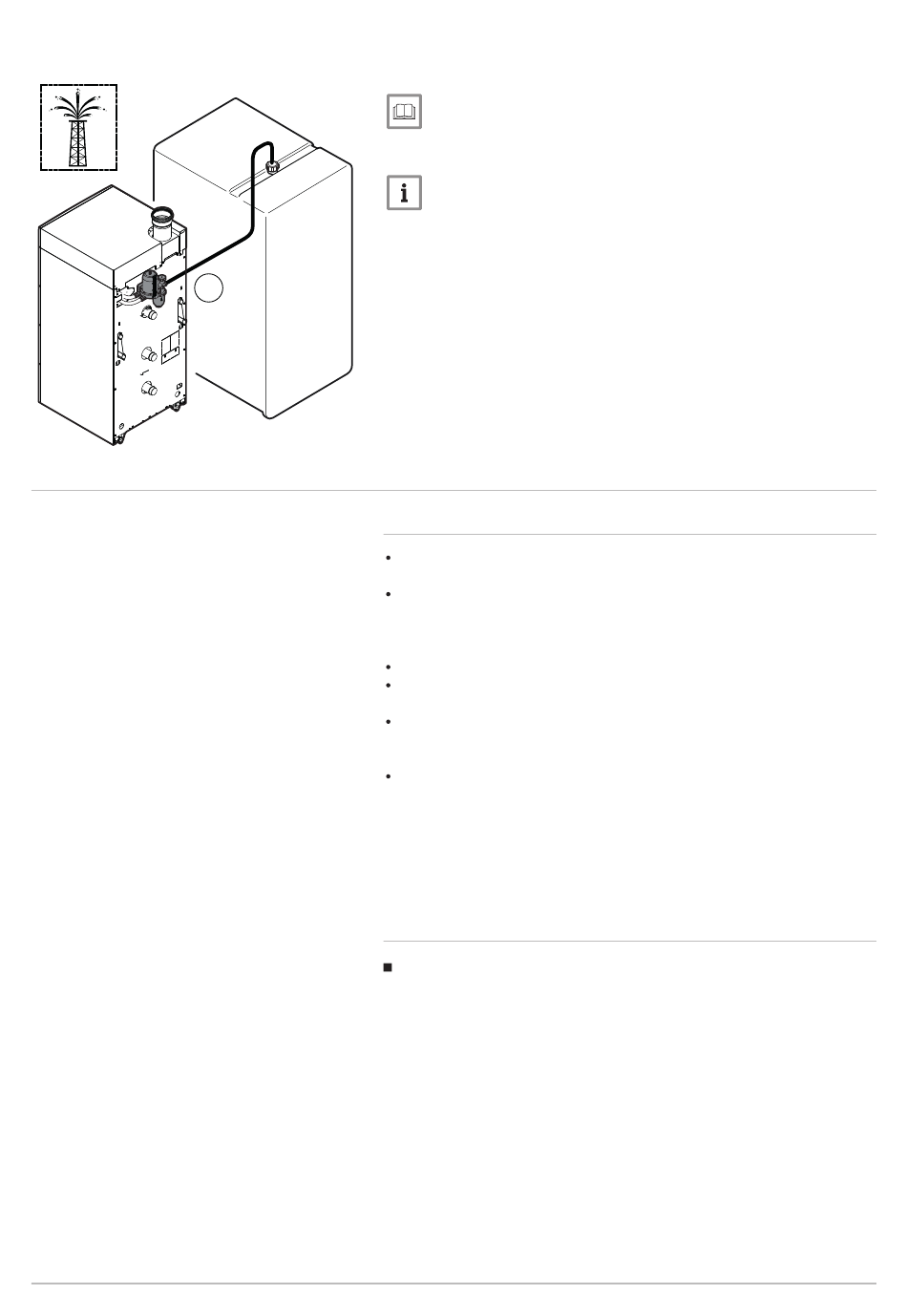

2. Die Ölzufuhrleitung an den Entlüfterfilter anschließen.
Verweis:
Länge und Durchmesser der Ölleitungen siehe mit der
Filtereinheit gelieferte Anleitung.
Wichtig:
Die Dichtheit der Ölleitung muss sichergestellt sein. Wenn
während des Betriebs Luftblasen im Filter beobachtet werden,
müssen alle Anschlüsse kontrolliert werden und jegliche
Undichtigkeiten abgedichtet werden, bis keine Luftblasen mehr
vorhanden sind.
7.8.1
Allgemeines
Teile, die demontiert werden können, um die Inspektion der gesamten
Abgasleitung zu ermöglichen.
Die abgasseitigen horizontalen Leitungsabschnitte sind mit einem
Gefälle von 3° (ca. 5 %) zum Heizkessel hin zu verlegen. Das sich in
den Rohren bildenden Kondenswasser wird zum Siphon des
Heizkessels geleitet.
Der freie Querschnitt muss der geltenden Norm entsprechen.
Der Schornstein muss gereinigt werden, bevor die Abgasleitung
installiert wird.
Um jegliche Weiterleitung von Betriebsgeräuschen des Heizkessels in
die Wohnräume zu vermeiden, dürfen die Rohre des Abgassystems
nicht in die Wände einzementiert werden. Eine Manschette verwenden.
Die Leitungen mit Schellen und Halterungen an der Wand befestigen.
Die Rohre werden bei jedem Einschalten des Systems belastet und
können sich schließlich von ihren Anschlüssen lösen. In diesem Fall
läuft der Heizkessel weiter und verunreinigt die Luft am Aufstellungsort.
Dieses Risiko steigt mit zunehmender Länge der Abgasleitungen bis zur
Wand oder zum Schornstein.
7.8.2
Anschluss der Abgasleitungen – einwandig (Schornstein)
– Typ B
Klassifikation
Raumbelüftung: gemäß Standard UNI CIG 7129–2001.
Konfiguration B
23(P)
Schornsteinanschluss mit Unter- oder Überdruck (Verbrennungsluft dem
Heizraum entnommen)
7665626 - v02 - 05062018
