5. Anlage
2
3
1
5
5
58

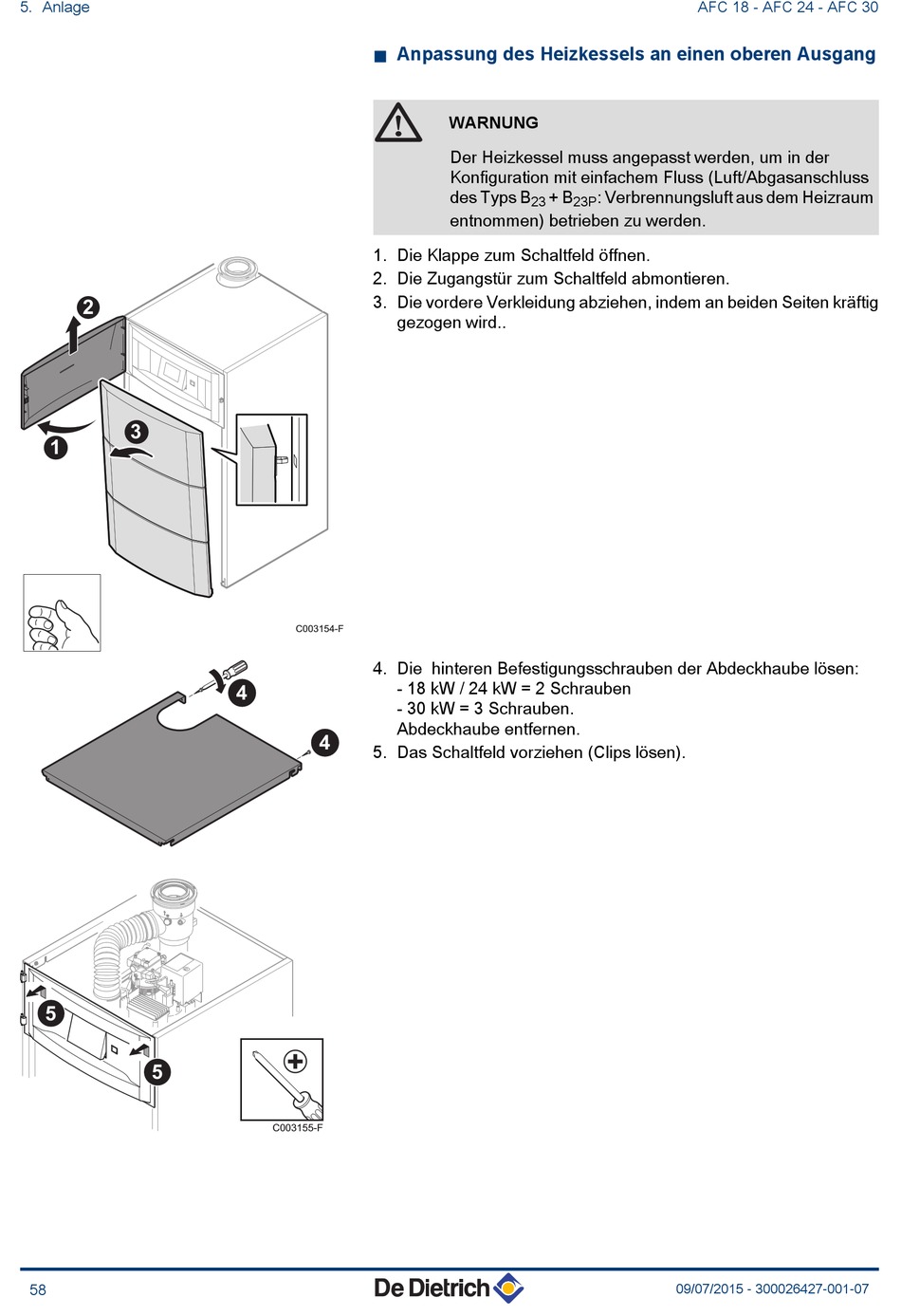

n Anpassung des Heizkessels an einen oberen Ausgang
1. Die Klappe zum Schaltfeld öffnen.
2. Die Zugangstür zum Schaltfeld abmontieren.
3. Die vordere Verkleidung abziehen, indem an beiden Seiten kräftig
gezogen wird..
C003154-F
4. Die hinteren Befestigungsschrauben der Abdeckhaube lösen:
- 18 kW / 24 kW = 2 Schrauben
4
- 30 kW = 3 Schrauben.
Abdeckhaube entfernen.
4
5. Das Schaltfeld vorziehen (Clips lösen).
C003155-F
WARNUNG
Der Heizkessel muss angepasst werden, um in der
Konfiguration mit einfachem Fluss (Luft/Abgasanschluss
des Typs B + B : Verbrennungsluft aus dem Heizraum
23 23P
entnommen) betrieben zu werden.
AFC 18 - AFC 24 - AFC 30
