Anschluss Von Zwei Hinzungskreisen Mit Hydraulischer Weiche - De Dietrich MODULENS O AFC 24 Installations- Und Wartungsanleitung

AFC 18 - AFC 24 - AFC 30
1
2
3
4
09/07/2015 - 300026427-001-07
6
7
5 5
X20
DHW
PCU

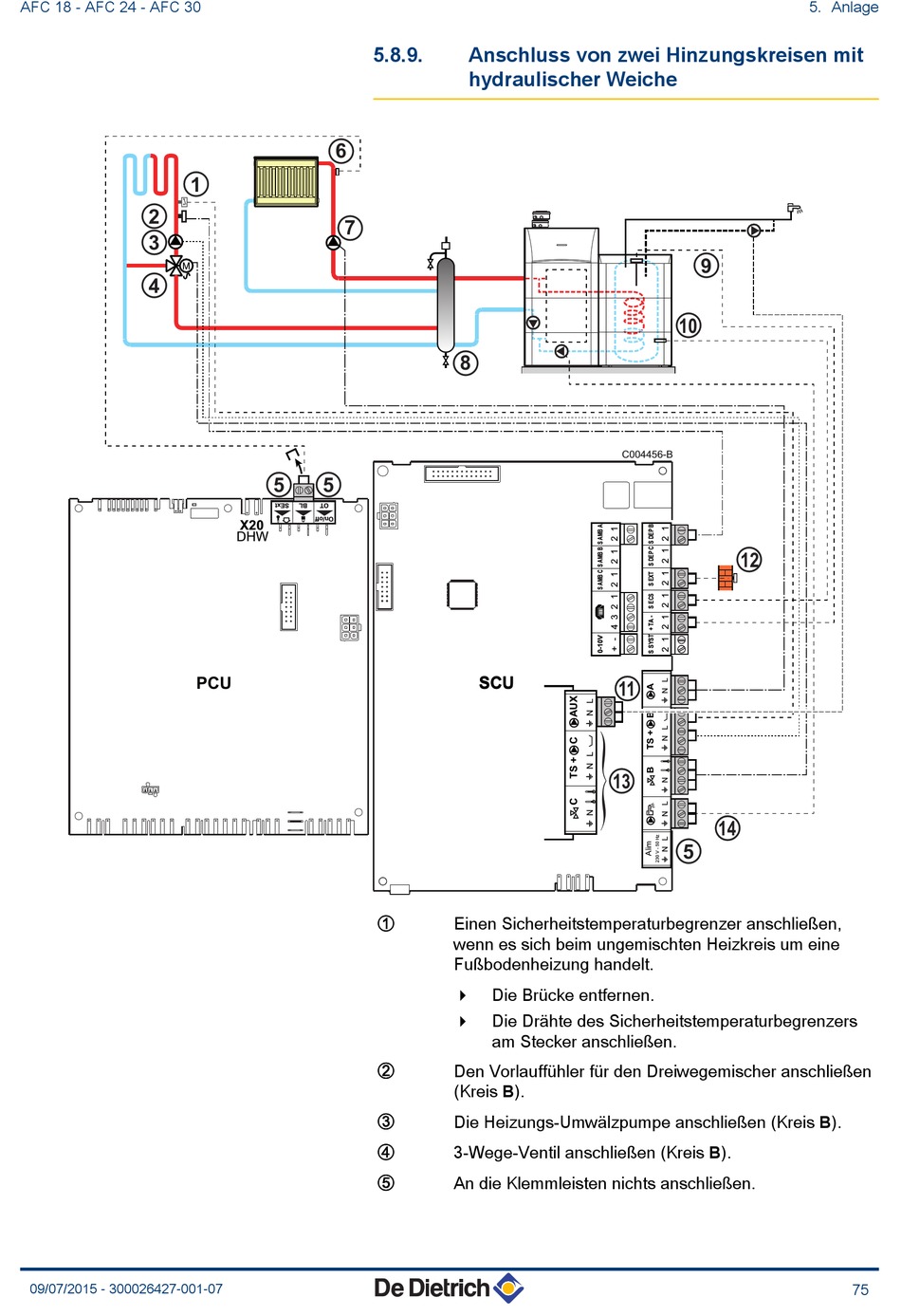

5.8.9. Anschluss von zwei Hinzungskreisen mit
hydraulischer Weiche
8
SCU SCU
Einen Sicherheitstemperaturbegrenzer anschließen,
A
wenn es sich beim ungemischten Heizkreis um eine
Fußbodenheizung handelt.
Die Brücke entfernen.
4
Die Drähte des Sicherheitstemperaturbegrenzers
4
am Stecker anschließen.
Den Vorlauffühler für den Dreiwegemischer anschließen
Z
(Kreis B).
Die Heizungs-Umwälzpumpe anschließen (Kreis B).
E
3-Wege-Ventil anschließen (Kreis B).
R
An die Klemmleisten nichts anschließen.
T
9
10
C004456-B
12
11
13
14
5
5. Anlage
75
