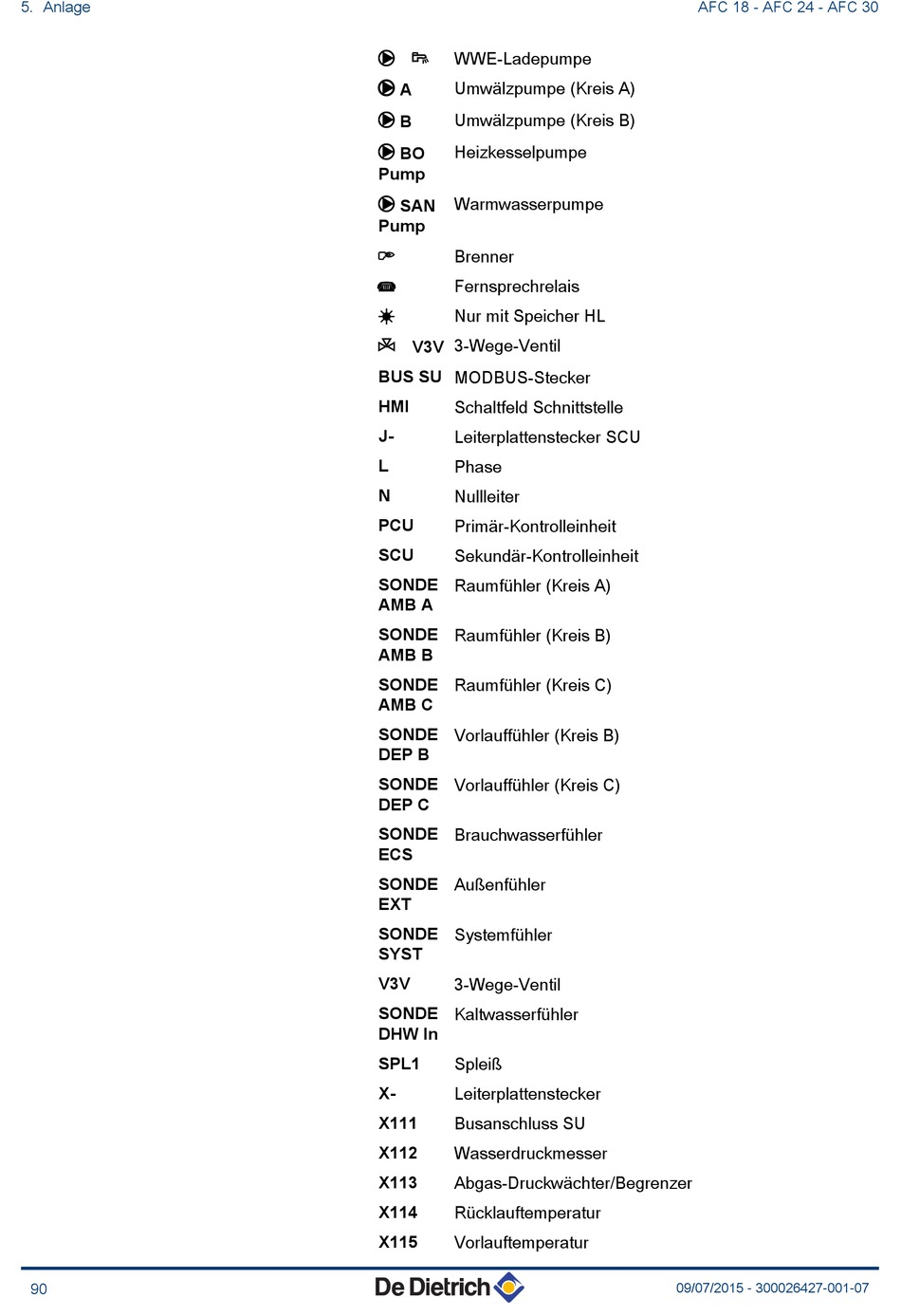

5. Anlage
90
WWE-Ladepumpe
M r
Umwälzpumpe (Kreis A)
M A
Umwälzpumpe (Kreis B)
M B
Heizkesselpumpe
M BO
Pump
Warmwasserpumpe
M SAN
Pump
Brenner
?
Fernsprechrelais
C
Nur mit Speicher HL
*
k V3V 3-Wege-Ventil
BUS SU MODBUS-Stecker
Schaltfeld Schnittstelle
HMI
Leiterplattenstecker SCU
J-
Phase
L
Nullleiter
N
Primär-Kontrolleinheit
PCU
Sekundär-Kontrolleinheit
SCU
Raumfühler (Kreis A)
SONDE
AMB A
Raumfühler (Kreis B)
SONDE
AMB B
Raumfühler (Kreis C)
SONDE
AMB C
Vorlauffühler (Kreis B)
SONDE
DEP B
Vorlauffühler (Kreis C)
SONDE
DEP C
Brauchwasserfühler
SONDE
ECS
Außenfühler
SONDE
EXT
Systemfühler
SONDE
SYST
3-Wege-Ventil
V3V
Kaltwasserfühler
SONDE
DHW In
Spleiß
SPL1
Leiterplattenstecker
X-
Busanschluss SU
X111
Wasserdruckmesser
X112
Abgas-Druckwächter/Begrenzer
X113
Rücklauftemperatur
X114
Vorlauftemperatur
X115
AFC 18 - AFC 24 - AFC 30
09/07/2015 - 300026427-001-07
