Anschluss Eines Ungemischten Kreises Und Eines Separaten Warmwassererwärmers - De Dietrich MODULENS O AFC 24 Installations- Und Wartungsanleitung

AFC 18 - AFC 24 - AFC 30
09/07/2015 - 300026427-001-07
5.8.7.
1
2 2
X20
DHW
PCU
A
Z
E
R
T

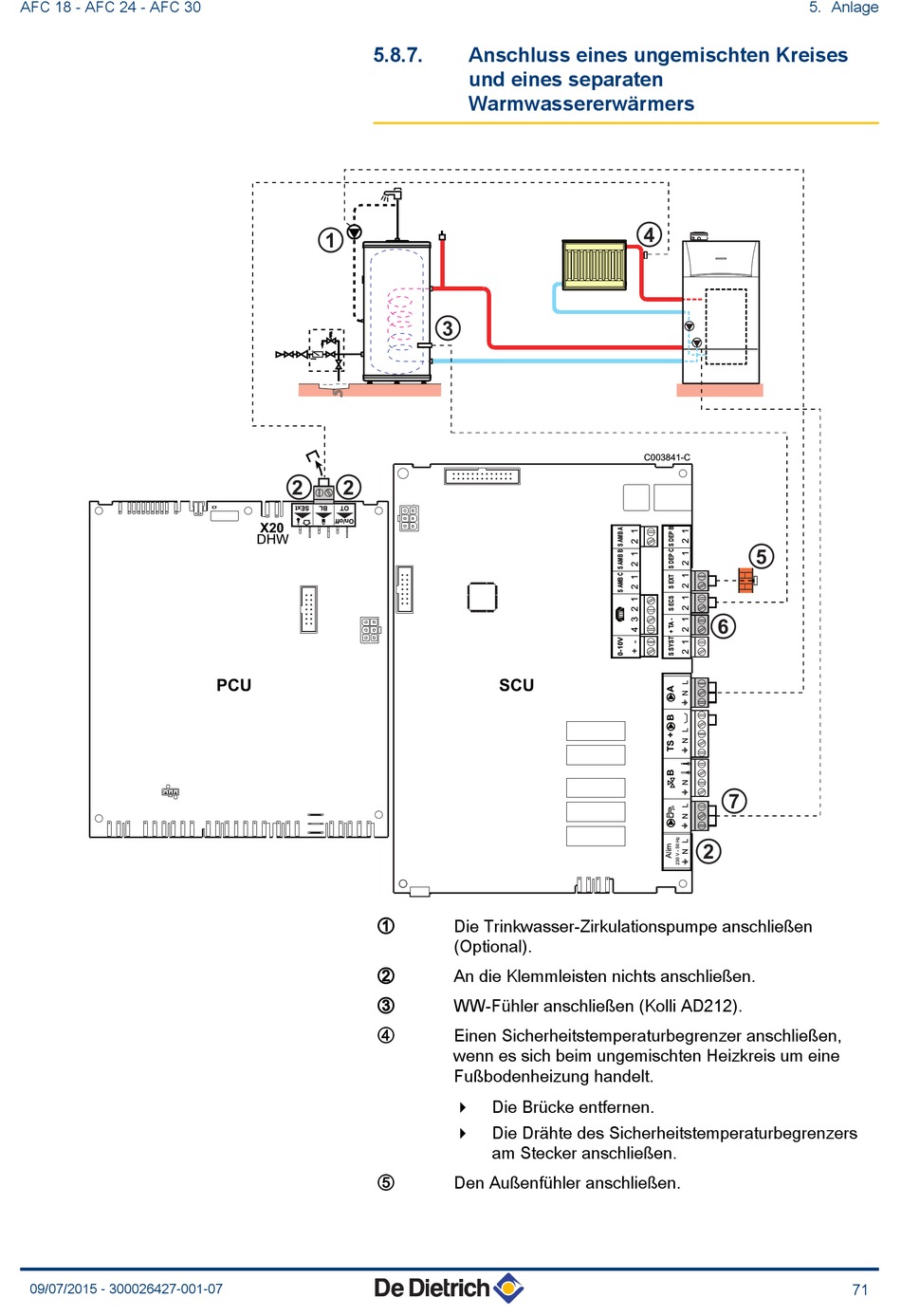

Anschluss eines ungemischten Kreises
und eines separaten
Warmwassererwärmers
3
SCU
Die Trinkwasser-Zirkulationspumpe anschließen
(Optional).
An die Klemmleisten nichts anschließen.
WW-Fühler anschließen (Kolli AD212).
Einen Sicherheitstemperaturbegrenzer anschließen,
wenn es sich beim ungemischten Heizkreis um eine
Fußbodenheizung handelt.
Die Brücke entfernen.
4
Die Drähte des Sicherheitstemperaturbegrenzers
4
am Stecker anschließen.
Den Außenfühler anschließen.
5. Anlage
4
C003841-C
5
6
7
2
71
