4. Produktbeschreibung
1
2
3
4
5
6
16
7
12
8
9
13
14
16
16
10 15 11

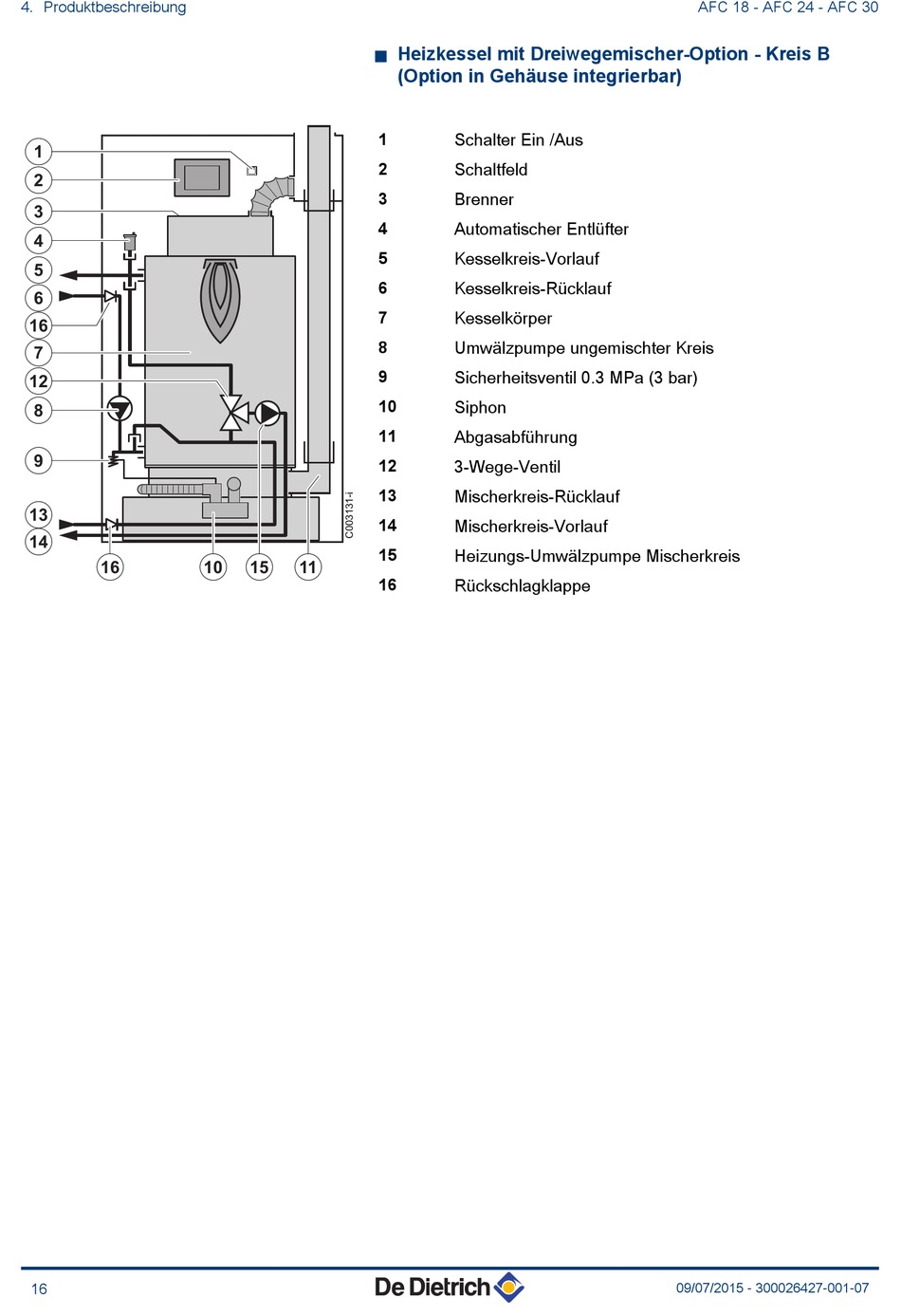

n Heizkessel mit Dreiwegemischer-Option - Kreis B
(Option in Gehäuse integrierbar)
Schalter Ein /Aus
1
Schaltfeld
2
Brenner
3
Automatischer Entlüfter
4
Kesselkreis-Vorlauf
5
Kesselkreis-Rücklauf
6
Kesselkörper
7
Umwälzpumpe ungemischter Kreis
8
Sicherheitsventil 0.3 MPa (3 bar)
9
Siphon
10
Abgasabführung
11
3-Wege-Ventil
12
Mischerkreis-Rücklauf
13
Mischerkreis-Vorlauf
14
Heizungs-Umwälzpumpe Mischerkreis
15
Rückschlagklappe
16
AFC 18 - AFC 24 - AFC 30
09/07/2015 - 300026427-001-07
