5. Anlage
1
50

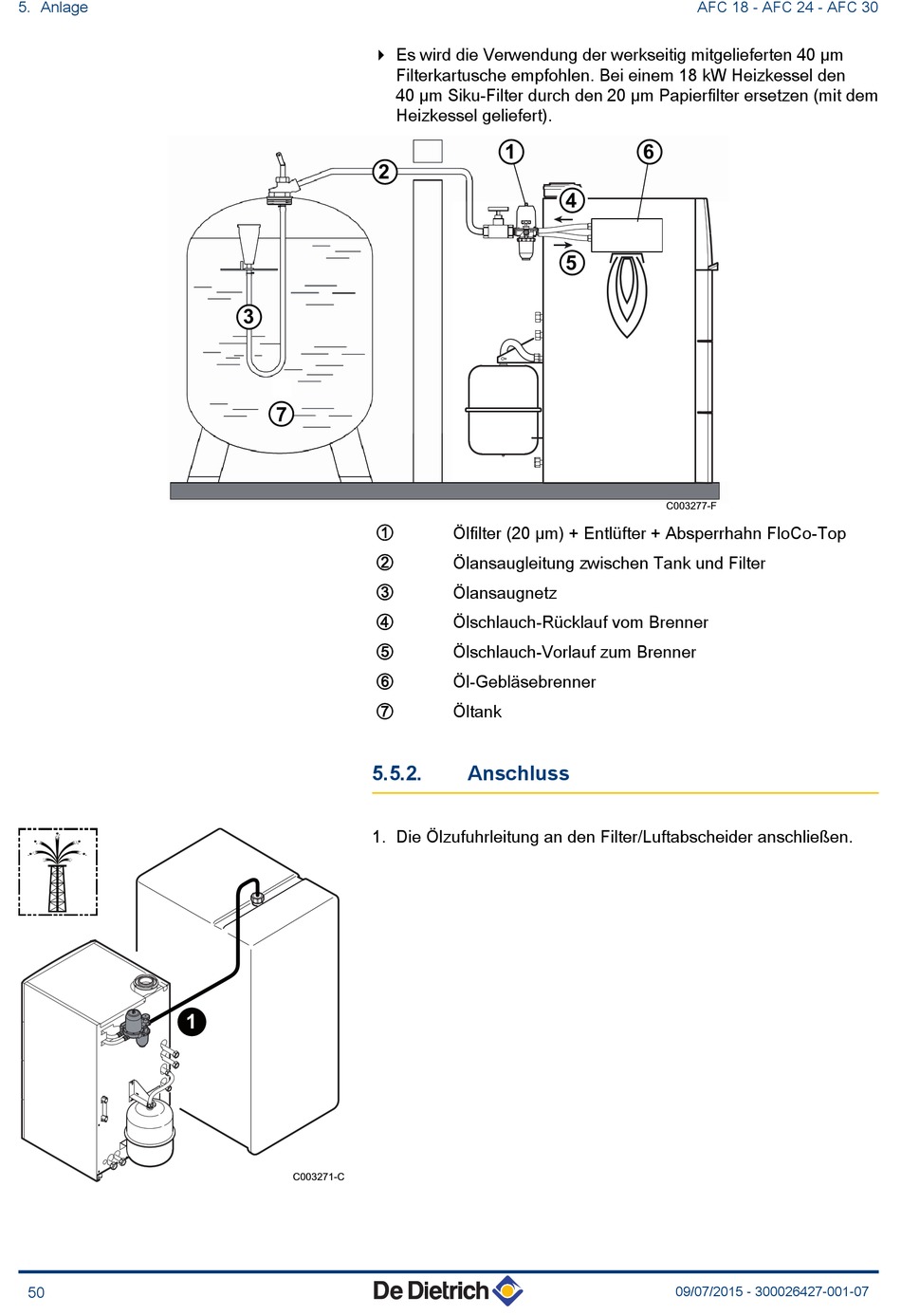

4 Es wird die Verwendung der werkseitig mitgelieferten 40 µm
Filterkartusche empfohlen. Bei einem 18 kW Heizkessel den
40 µm Siku-Filter durch den 20 µm Papierfilter ersetzen (mit dem
Heizkessel geliefert).
2
3
7
A
Z
E
R
T
Y
U
5.5.2.
1. Die Ölzufuhrleitung an den Filter/Luftabscheider anschließen.
C003271-C
1
4
5
2
4
5
Ölfilter (20 µm) + Entlüfter + Absperrhahn FloCo-Top
Ölansaugleitung zwischen Tank und Filter
Ölansaugnetz
Ölschlauch-Rücklauf vom Brenner
Ölschlauch-Vorlauf zum Brenner
Öl-Gebläsebrenner
Öltank

Anschluss

AFC 18 - AFC 24 - AFC 30
6
C003277-F
09/07/2015 - 300026427-001-07
