AFC 18 - AFC 24 - AFC 30
6
5.7 Montage des Außenfühlers
09/07/2015 - 300026427-001-07

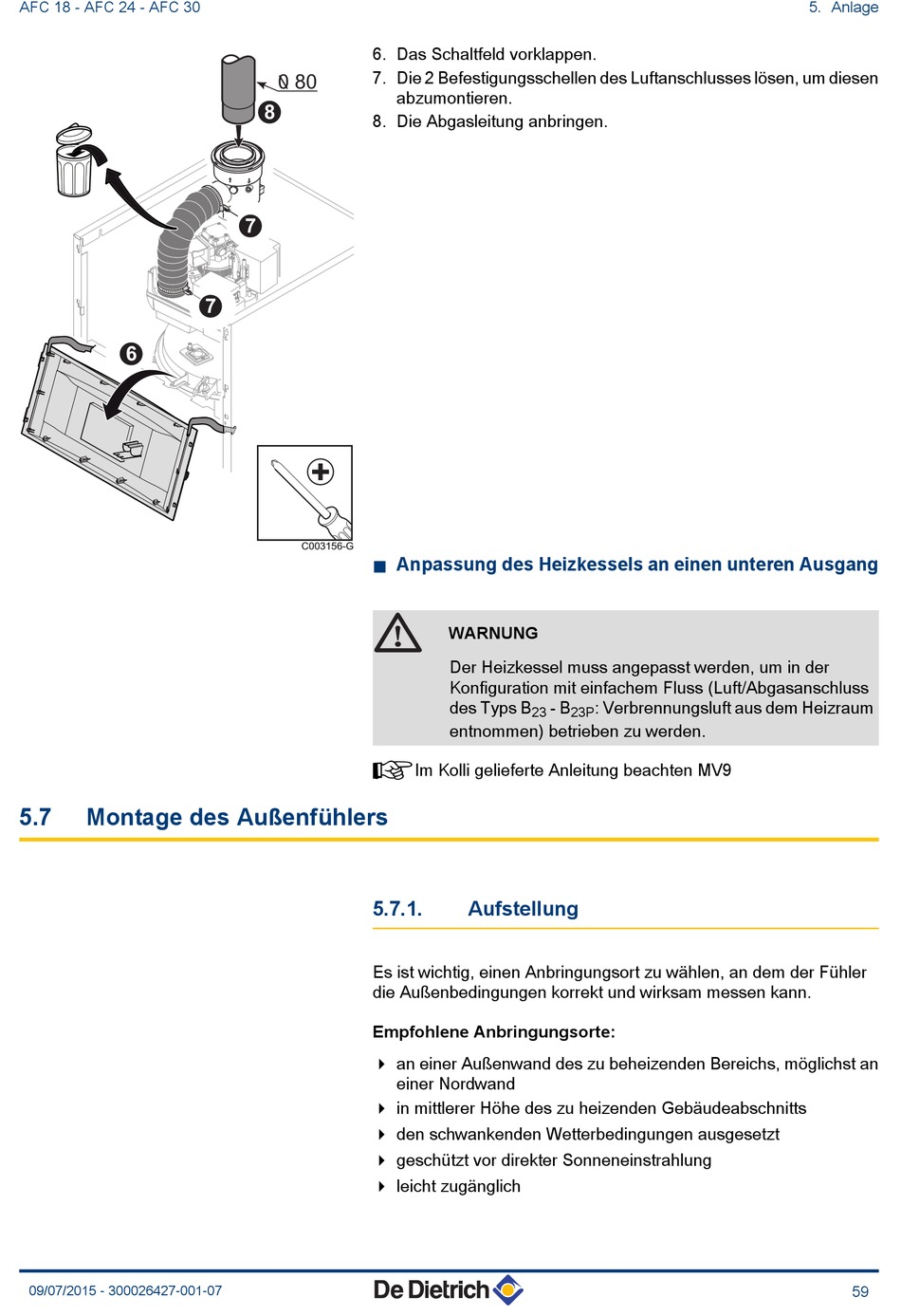

6. Das Schaltfeld vorklappen.
7. Die 2 Befestigungsschellen des Luftanschlusses lösen, um diesen
0 80
8
8. Die Abgasleitung anbringen.
7
7
C003156-G
n Anpassung des Heizkessels an einen unteren Ausgang
¼Im Kolli gelieferte Anleitung beachten MV9
5.7.1.
Es ist wichtig, einen Anbringungsort zu wählen, an dem der Fühler
die Außenbedingungen korrekt und wirksam messen kann.
Empfohlene Anbringungsorte:
4 an einer Außenwand des zu beheizenden Bereichs, möglichst an
4 in mittlerer Höhe des zu heizenden Gebäudeabschnitts
4 den schwankenden Wetterbedingungen ausgesetzt
4 geschützt vor direkter Sonneneinstrahlung
4 leicht zugänglich
abzumontieren.
WARNUNG
Der Heizkessel muss angepasst werden, um in der
Konfiguration mit einfachem Fluss (Luft/Abgasanschluss
des Typs B - B
23
entnommen) betrieben zu werden.

Aufstellung

einer Nordwand
: Verbrennungsluft aus dem Heizraum
23P
5. Anlage
59
