AFC 18 - AFC 24 - AFC 30
1
2
09/07/2015 - 300026427-001-07
5.3.4.

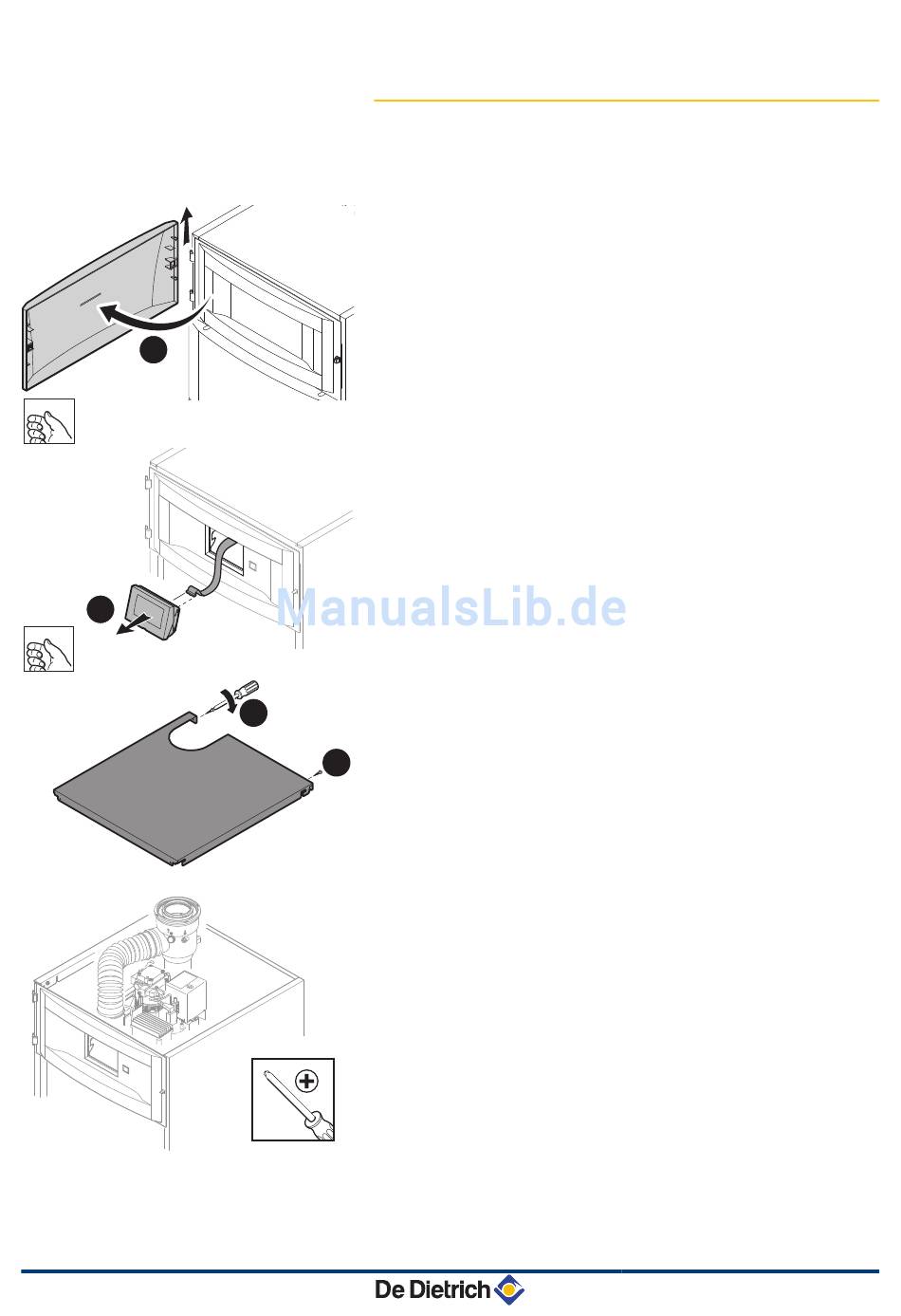

Bei Auslieferung öffnet sich die Zugangstür zum Schaltfeld nach
links. Die Zugangstür zum Schaltfeld kann auch so angebracht
werden, dass sie sich nach rechts öffnet. Dazu wie folgt vorgehen:
1. Die Klappe des Schaltfelds öffnen und abnehmen.
C003099-D
2. Das Regelungsmodul aus seiner Halterung herausnehmen und
vom Kabel trennen.
C003121-C
3. Die hinteren Befestigungsschrauben der Abdeckhaube lösen:
- Heizkessel 18 kW / 24 kW = 2 Schrauben
3
- Heizkessel 30 kW = 3 Schrauben.
Abdeckhaube entfernen.
3
C003285-B
Anschlagwechsel der Zugangstür zum
Schaltfeld
5. Anlage
41
