Brenner - De Dietrich MODULENS O AFC 24 Installations- Und Wartungsanleitung

AFC 18 - AFC 24 - AFC 30
09/07/2015 - 300026427-001-07
Sichertheitstemperaturwächter für Abgastemperatur
X116
Oberer Temperaturwächter
X117
Hauptschalter
ZG
Titan-Active-System®
TA

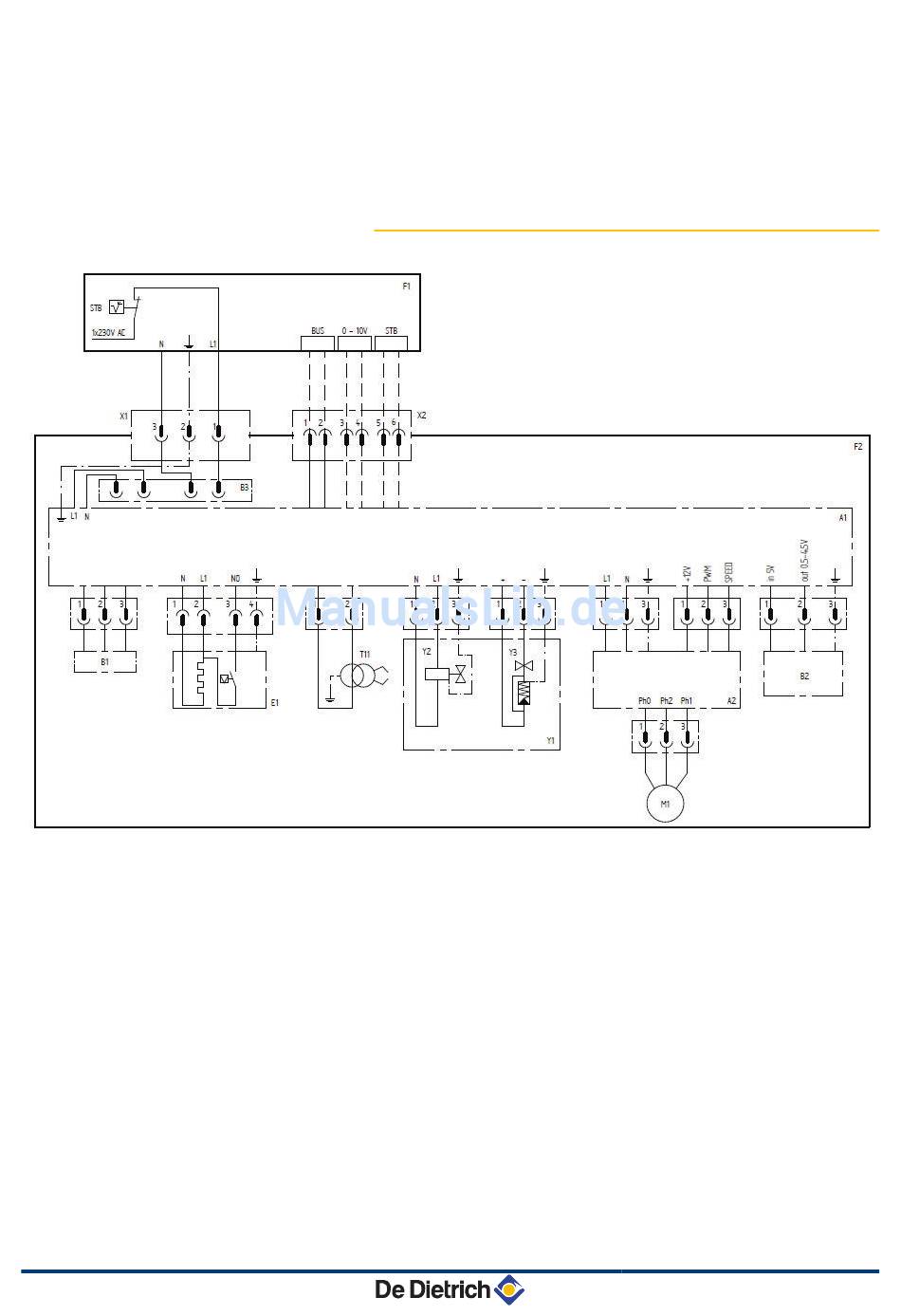

5.9.2.

Brenner

Steuergerät
A1
Steuermodul des modulierenden Motors
A2
Flammenüberwachung
B1
Drucksensor
B2
Elektrischer Filter
B3
Vorwärmer
E1
Heizkessel
F1
Brenner
F2
Modulierender Motor
M1
Zündtrafo
T11
3-poliger Wieland Stecker (Stromzufuhr 230 V)
X1
6-polige Steckverbindung (Bedienung)
X2
Modulierende Ölpumpe
Y1
5. Anlage
C004947-A
91
