9. Bei Störungen
9.5 Fehlerübersicht
0 2 4 6 8
E 1 TEMP.: _ _ _ _
2
1
D
2
bar
F
#
% $
AUTO
J I
10 "
0 2 4 6 8 10 12 14
AUX.1 F.DEFEKT
E 1
2
1
D
2
bar
F
#  !
% $
AUTO
J I
STD
0 2 4 6 8 10 12 14
AUX.1 F.DEFEKT D07
28/08/2008 - 13h32
E 1
ANZ.DER FALLE
2 TEMP.AUSSEN
1
D
2 TEMP.VORLAUF B
bar
F
#  !
AUTO % $
J I
STD
9.6 Kontrolle der Parameter und der Eingänge / Ausgänge (Testmodus)
0 2 4 6 8
E
1 TEMP.: _ _ _ _
2
1
D
2
bar
# F
% $
AUTO
J I
10 "
162
10 12 14 16 18 20 22 24
SONNTAG 11:45
<
 ! :
STD
C002272-C-02
16 18 20 22 24
21/10
<
9
C002274-F-02
16 18 20 22 24
8
1.0 °C
35.0°C
<
9
C002275-C-02
10 12 14 16 18 20 22 24
SONNTAG 11:45
<
!
 :
STD
C002272-C-02

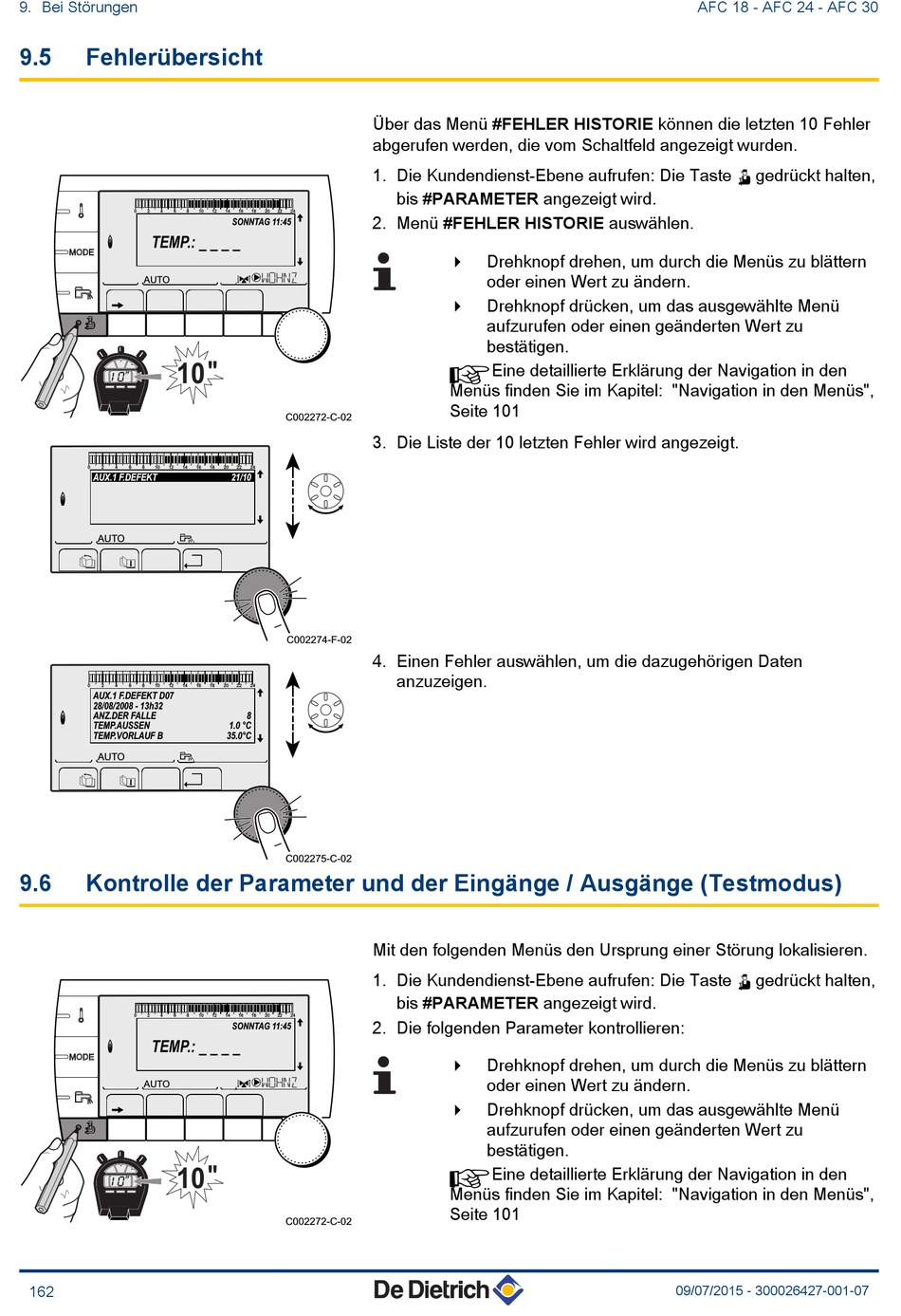

Über das Menü #FEHLER HISTORIE können die letzten 10 Fehler
abgerufen werden, die vom Schaltfeld angezeigt wurden.
1. Die Kundendienst-Ebene aufrufen: Die Taste - gedrückt halten,
bis #PARAMETER angezeigt wird.
2. Menü #FEHLER HISTORIE auswählen.
Drehknopf drehen, um durch die Menüs zu blättern
4
oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü
4
aufzurufen oder einen geänderten Wert zu
bestätigen.
¼ Eine detaillierte Erklärung der Navigation in den
Menüs finden Sie im Kapitel: "Navigation in den Menüs",
Seite 101
3. Die Liste der 10 letzten Fehler wird angezeigt.
4. Einen Fehler auswählen, um die dazugehörigen Daten
anzuzeigen.
Mit den folgenden Menüs den Ursprung einer Störung lokalisieren.
1. Die Kundendienst-Ebene aufrufen: Die Taste - gedrückt halten,
bis #PARAMETER angezeigt wird.
2. Die folgenden Parameter kontrollieren:
Drehknopf drehen, um durch die Menüs zu blättern
4
oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü
4
aufzurufen oder einen geänderten Wert zu
bestätigen.
¼ Eine detaillierte Erklärung der Navigation in den
Menüs finden Sie im Kapitel: "Navigation in den Menüs",
Seite 101
AFC 18 - AFC 24 - AFC 30
09/07/2015 - 300026427-001-07
