AFC 18 - AFC 24 - AFC 30
Für diesen Anlagentyp vorzunehmende Einstellungen
Parameter
ANLAGE
(1)
PUMPE.A
Falls ein zweiter Speicher
angeschlossen ist:
(1)
S.AUX
(1) Der Parameter wird nur angezeigt, wenn Parameter ANLAGE auf ERWEITERT eingestellt ist
1
6
09/07/2015 - 300026427-001-07
A
Z
E
R
T
Y
Zugang Vorzunehmende
Einstellungen
Fachmann-Ebene
ERWEITERT
Menü #SYSTEM
Fachmann-Ebene
FEHLER
Menü #SYSTEM
Fachmann-Ebene
WW
Menü #SYSTEM
5.8.14.
n Warmwassererwärmer nach der thermohydraulischen
2 3
6
A
Z
Anschluss MODBUS Kaskade, VM
Anschluss der Fernbedienung (Kolli AD254/FM52)).
Das Sprach-Fernüberwachungsmodul TELCOM
anschließen
(je nach Verfügbarkeit im Land).
Alarmleuchte
Die Ladepumpe des zweiten Speichers anschließen.
An die Klemmleisten nichts anschließen.

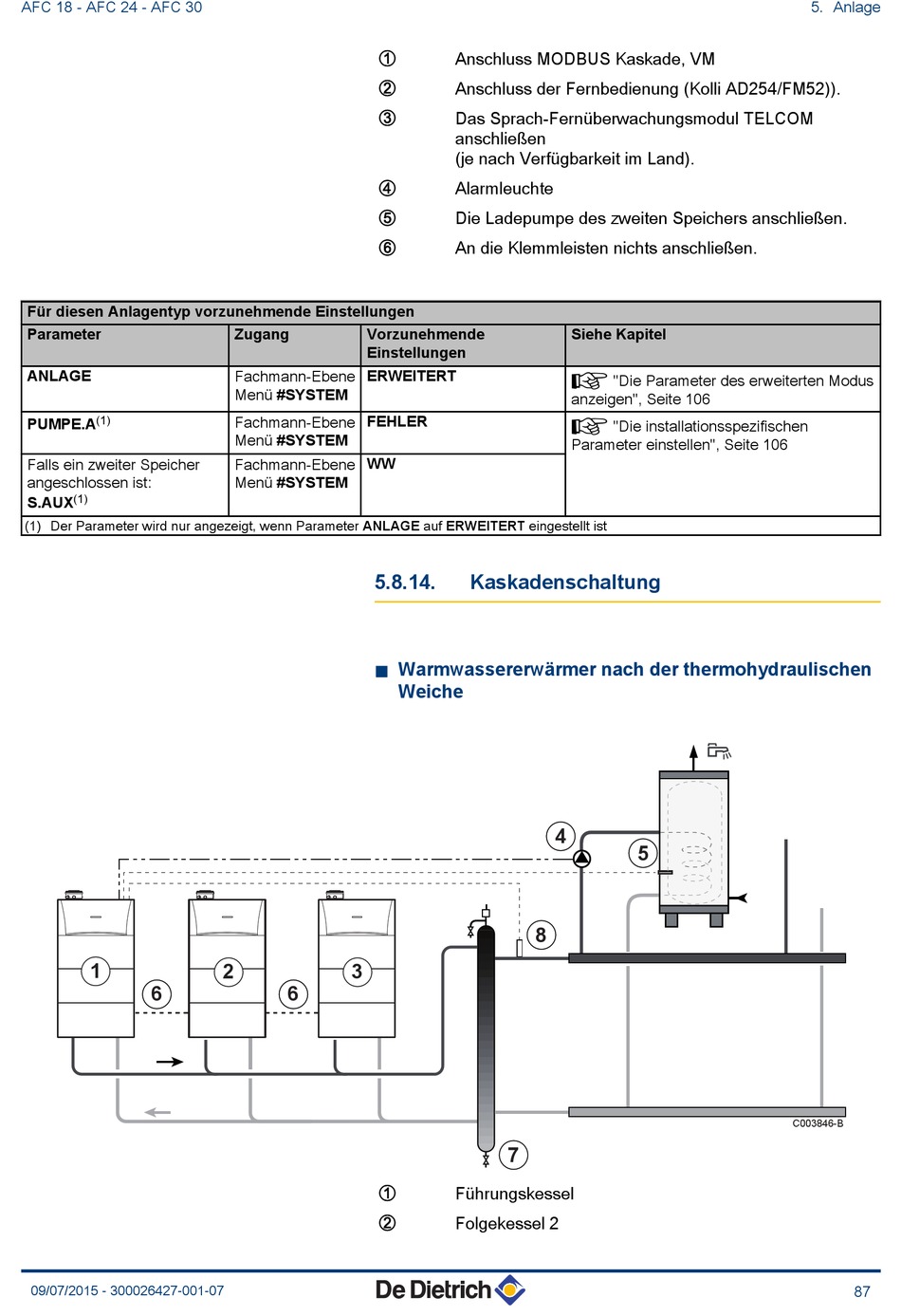

Kaskadenschaltung

Weiche
4
8
7
Führungskessel
Folgekessel 2
Siehe Kapitel
¼ "Die Parameter des erweiterten Modus
anzeigen", Seite 106
¼ "Die installationsspezifischen
Parameter einstellen", Seite 106
5
5. Anlage
C003846-B
87
