AFC 18 - AFC 24 - AFC 30
09/07/2015 - 300026427-001-07

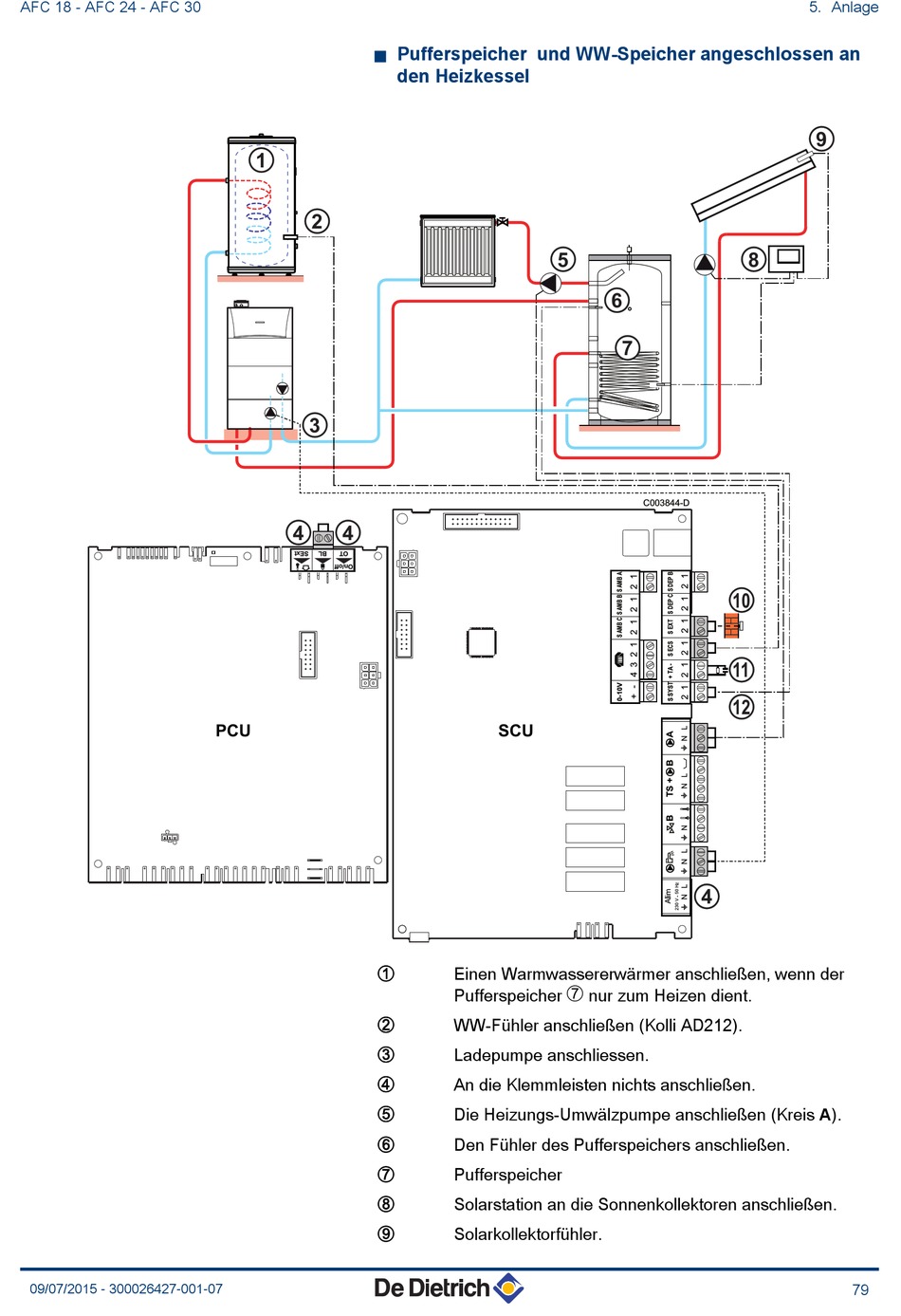

n Pufferspeicher und WW-Speicher angeschlossen an
1
2
3
4 4
PCU
A
Z
E
R
T
Y
U
I
O
den Heizkessel
5
SCU
Einen Warmwassererwärmer anschließen, wenn der
Pufferspeicher U nur zum Heizen dient.
WW-Fühler anschließen (Kolli AD212).
Ladepumpe anschliessen.
An die Klemmleisten nichts anschließen.
Die Heizungs-Umwälzpumpe anschließen (Kreis A).
Den Fühler des Pufferspeichers anschließen.
Pufferspeicher
Solarstation an die Sonnenkollektoren anschließen.
Solarkollektorfühler.
8
6
7
C003844-D
10
11
12
4
5. Anlage
9
79
