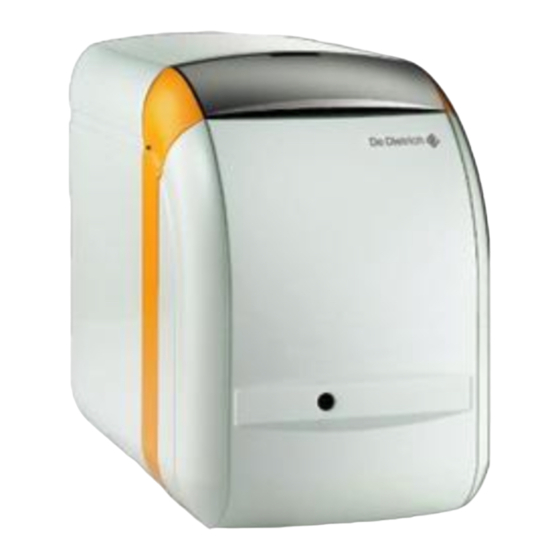

De Dietrich GTU C 120 Installationsanleitung
Öl-brennwertheizkessel
Vorschau ausblenden
Andere Handbücher für GTU C 120:
- Bedienungsanleitung (12 Seiten) ,
- Montageanleitung (21 Seiten)
Verwandte Anleitungen für De Dietrich GTU C 120
Inhaltszusammenfassung für De Dietrich GTU C 120

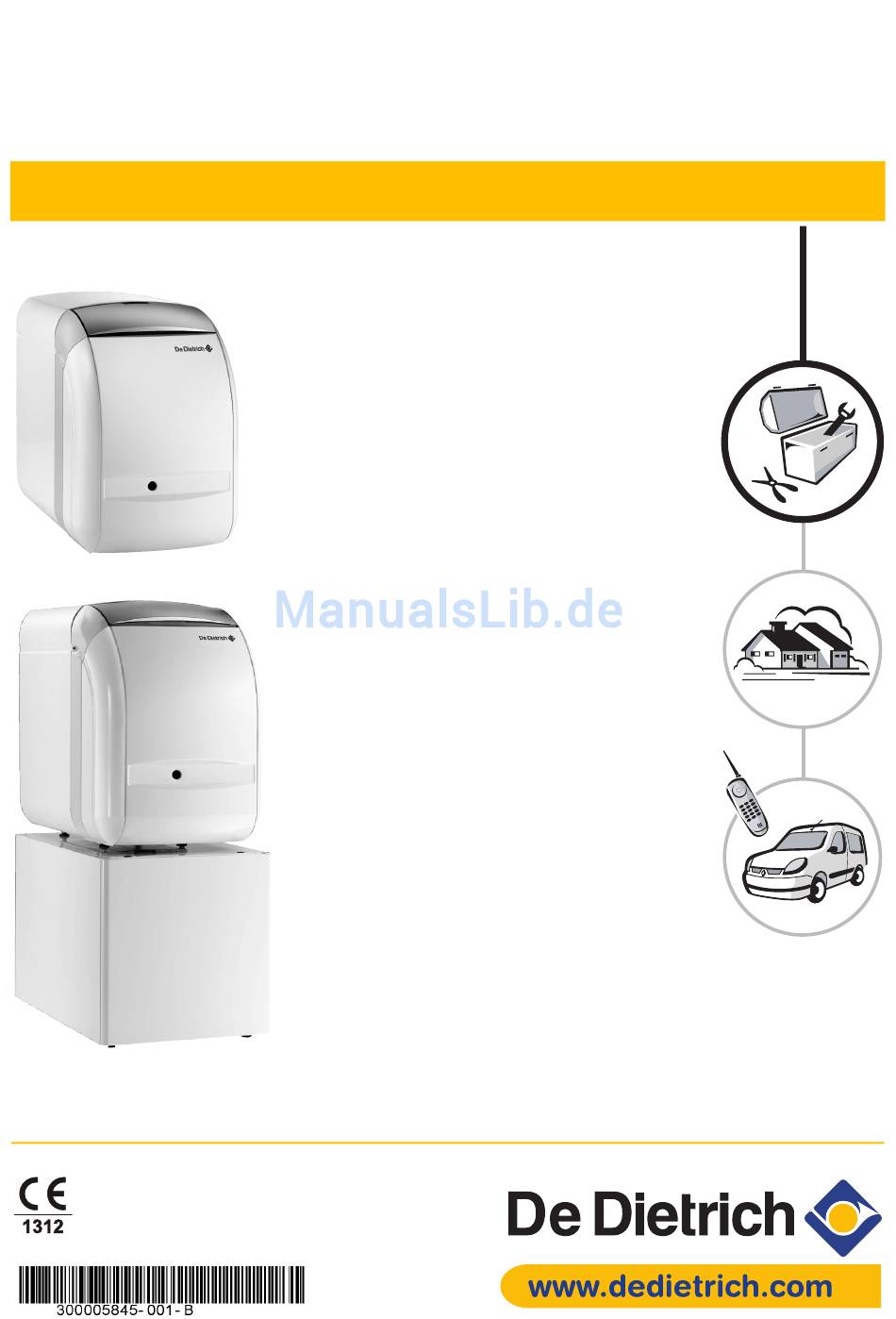

- Seite 1 GTU C 120 - GTU C 1200 Deutsch Öl-Brennwertheizkessel 10/02/06 Installations- Anleitung...
- Seite 2 Personen- und Sachschadengefahr. Für die Sicherheit der Personen und der Teile Vorsicht Gefahr müssen die Anweisungen unbedingt beachtet werden Hinweis Hinweis berücksichtigen um den Komfort aufrecht zu erhalten Verweis Verweis auf andere Anleitungen oder Seiten der Anleitung GTU C 120 - GTU C 1200 10/02/06 - 300005845-001-B...
-
Seite 3: Liefereinheiten
- D/TA (Diematic 3) FM129 FM129 FM129 Die Montage des auf Wunsch gelieferten Zubehörs wird in der entsprechenden Anleitung beschrieben. Eine Aufstellung der auf Wunsch lieferbaren Teile ist in der geltenden Preisliste enthalten. 10/02/06 - 300005845-001-B GTU C 120 - GTU C 1200... -
Seite 4: Gtu C 1200/L 160 Und Gtu C 1200/L 250
BH108 BH108 Enthält Verbindungsset-Anleitung Die Montage des auf Wunsch gelieferten Zubehörs wird in der entsprechenden Anleitung beschrieben. Eine Aufstellung der auf Wunsch lieferbaren Teile ist in der geltenden Preisliste enthalten. GTU C 120 - GTU C 1200 10/02/06 - 300005845-001-B... -
Seite 5: Montage
- 1 Kreuzschlitzschraubendreher, - 1 Flachschraubendreher, - 1 13er Schlüssel, - 1 19er Schlüssel. Aufstellung Kesselfüße aufschrauben. * 40 mm (Mindestens) Kessel mittels Schraubfüßen ausrichten. Montage des Siphons und des Abgassystems 10/02/06 - 300005845-001-B GTU C 120 - GTU C 1200... - Seite 6 Montagerichtung des Siphons beachten. GTU C 120 - GTU C 1200 10/02/06 - 300005845-001-B...
- Seite 7 Im Auslieferungszustand öffnet sich die Brennertür nach rechts. Um die Brennertür nach links aufschlagen zu können, gehen Sie folgendermaßen vor: Scharniere abnehmen. Achse abnehmen und auf der linken Seite wieder anbringen. Scharniere auf der linken Seite montieren. 10/02/06 - 300005845-001-B GTU C 120 - GTU C 1200...
- Seite 8 Einbau des Schaltfeldes Schaltfeld bis zur Arretierung nach vorne ziehen. Mit schwarzer Schraube für Kunststoffe befestigen. Mit Blechschraube 3.9x13 und Unterlegscheibe befestigen. GTU C 120 - GTU C 1200 10/02/06 - 300005845-001-B...
- Seite 9 Die Länge des Kabels so einstellen, dass der Stecker des Brennerkabels zum Öffnen der Brennertür herausgezogen werden muss. Kabel befestigen. Das durchhängende Kabel zwischen die Isolierung und die Seitenplatte schieben. 10/02/06 - 300005845-001-B GTU C 120 - GTU C 1200...
-
Seite 10: Montage Der Fühler
2 Fühler: Die Kontaktfeder verwenden (Detail A) 4 Fühler: Die Kontaktfeder wird nicht benötigt (Detail B). Die Kabel mit Hilfe der Klammer der Tauchhülse fixieren. Alle Teile in umgekehrter Reihenfolge wieder einbauen. GTU C 120 - GTU C 1200 10/02/06 - 300005845-001-B... - Seite 11 Der Heizkessel kann mit hilfe von 2 Rohren ø 3/4" wie abgebildet angehoben werden. Der Kessel kann auch mit den beiden Handgriffen angehoben werden, die sich beidseitig im unteren Bereich befinden. Heizkessel nicht an den Heizungsvor- und Rücklaufrohren anheben. 10/02/06 - 300005845-001-B GTU C 120 - GTU C 1200...
- Seite 12 Montieren der vorderen Haube und der Abdeckhaube A: Blechschrauben und Unterlegscheiben im Schraubenbeutel geliefert. A: Messpunkt GTU C 120 - GTU C 1200 10/02/06 - 300005845-001-B...
- Seite 13 12 (nur GTU C 1200) Montage der Kessel/Trinkwassererwärmer-Verrohrung Siehe: Montageanleitung für das Verbindungs-Set (Kolli BH108) 10/02/06 - 300005845-001-B GTU C 120 - GTU C 1200...
- Seite 14 Die Rundöse direkt auf dem Gewindestück der TAS-Anode positionieren. Die Rundöse mit Zahnscheibe und Mutter fixieren. Den Warmwasserfühler in die dafür vorgesehene Befestigungslasche am Reinigungsdeckel des Speichers schieben. Elektroanschluss gemäß Anleitung des Schaltfeldes ausführen. Wärmedämmung anbringen. Die Frontplatte des Trinkwassererwärmers anbringen. GTU C 120 - GTU C 1200 10/02/06 - 300005845-001-B...
- Seite 15 10/02/06 - 300005845-001-B GTU C 120 - GTU C 1200...
