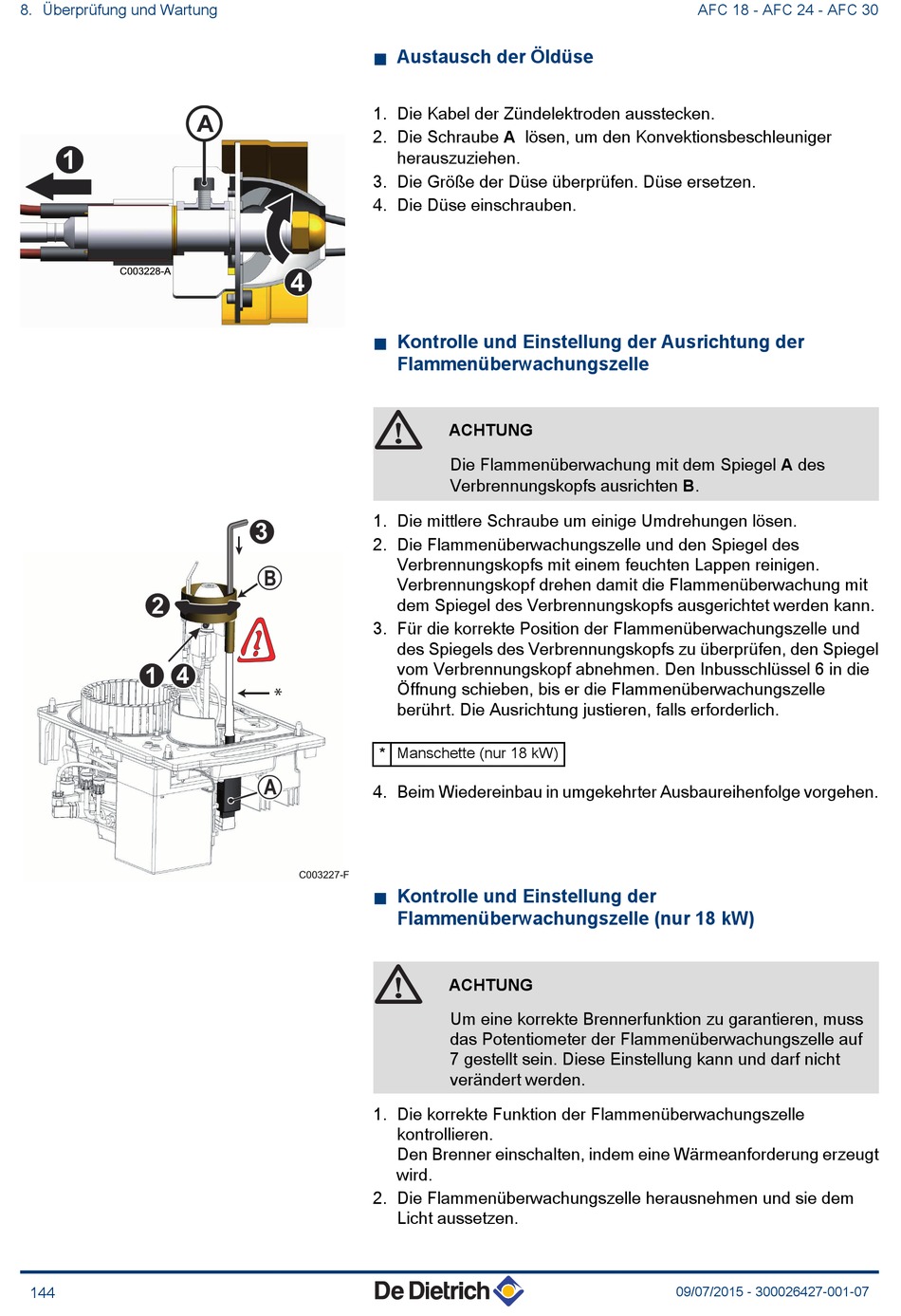

8. Überprüfung und Wartung
C003228-A
4
144
n Austausch der Öldüse
1. Die Kabel der Zündelektroden ausstecken.
2. Die Schraube A lösen, um den Konvektionsbeschleuniger
herauszuziehen.
3. Die Größe der Düse überprüfen. Düse ersetzen.
4. Die Düse einschrauben.
n Kontrolle und Einstellung der Ausrichtung der
Flammenüberwachungszelle
1. Die mittlere Schraube um einige Umdrehungen lösen.
3
2. Die Flammenüberwachungszelle und den Spiegel des
Verbrennungskopfs mit einem feuchten Lappen reinigen.
Verbrennungskopf drehen damit die Flammenüberwachung mit
dem Spiegel des Verbrennungskopfs ausgerichtet werden kann.
3. Für die korrekte Position der Flammenüberwachungszelle und
des Spiegels des Verbrennungskopfs zu überprüfen, den Spiegel
vom Verbrennungskopf abnehmen. Den Inbusschlüssel 6 in die
Öffnung schieben, bis er die Flammenüberwachungszelle
*
berührt. Die Ausrichtung justieren, falls erforderlich.
* Manschette (nur 18 kW)
4. Beim Wiedereinbau in umgekehrter Ausbaureihenfolge vorgehen.
C003227-F
n Kontrolle und Einstellung der
Flammenüberwachungszelle (nur 18 kW)
1. Die korrekte Funktion der Flammenüberwachungszelle
kontrollieren.
Den Brenner einschalten, indem eine Wärmeanforderung erzeugt
wird.
2. Die Flammenüberwachungszelle herausnehmen und sie dem
Licht aussetzen.
ACHTUNG
Die Flammenüberwachung mit dem Spiegel A des
Verbrennungskopfs ausrichten B.
ACHTUNG
Um eine korrekte Brennerfunktion zu garantieren, muss
das Potentiometer der Flammenüberwachungszelle auf
7 gestellt sein. Diese Einstellung kann und darf nicht
verändert werden.
AFC 18 - AFC 24 - AFC 30
09/07/2015 - 300026427-001-07
