AFC 18 - AFC 24 - AFC 30
1
2
3
4
5
6
7
8
9
10
11
09/07/2015 - 300026427-001-07

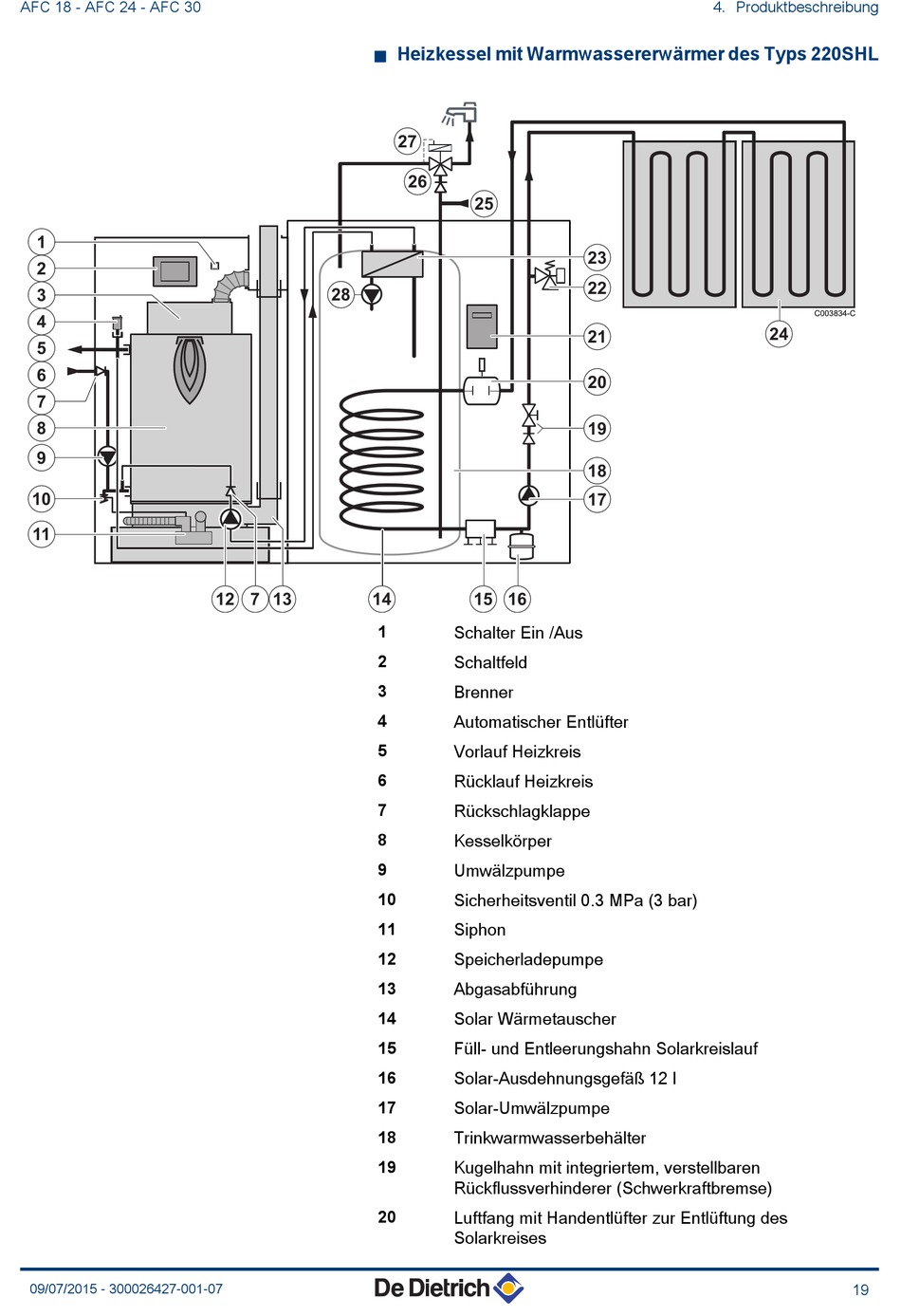

n Heizkessel mit Warmwassererwärmer des Typs 220SHL
28
12 7 13 14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
27
26
25
15 16
Schalter Ein /Aus
Schaltfeld
Brenner
Automatischer Entlüfter
Vorlauf Heizkreis
Rücklauf Heizkreis
Rückschlagklappe
Kesselkörper
Umwälzpumpe
Sicherheitsventil 0.3 MPa (3 bar)
Siphon
Speicherladepumpe
Abgasabführung
Solar Wärmetauscher
Füll- und Entleerungshahn Solarkreislauf
Solar-Ausdehnungsgefäß 12 l
Solar-Umwälzpumpe
Trinkwarmwasserbehälter
Kugelhahn mit integriertem, verstellbaren
Rückflussverhinderer (Schwerkraftbremse)
Luftfang mit Handentlüfter zur Entlüftung des
Solarkreises
4. Produktbeschreibung
23
22
21
20
19
18
17
C003834-C
24
19
