4. Produktbeschreibung
1
2
3
4
5
6
7
8
9
10
11
18

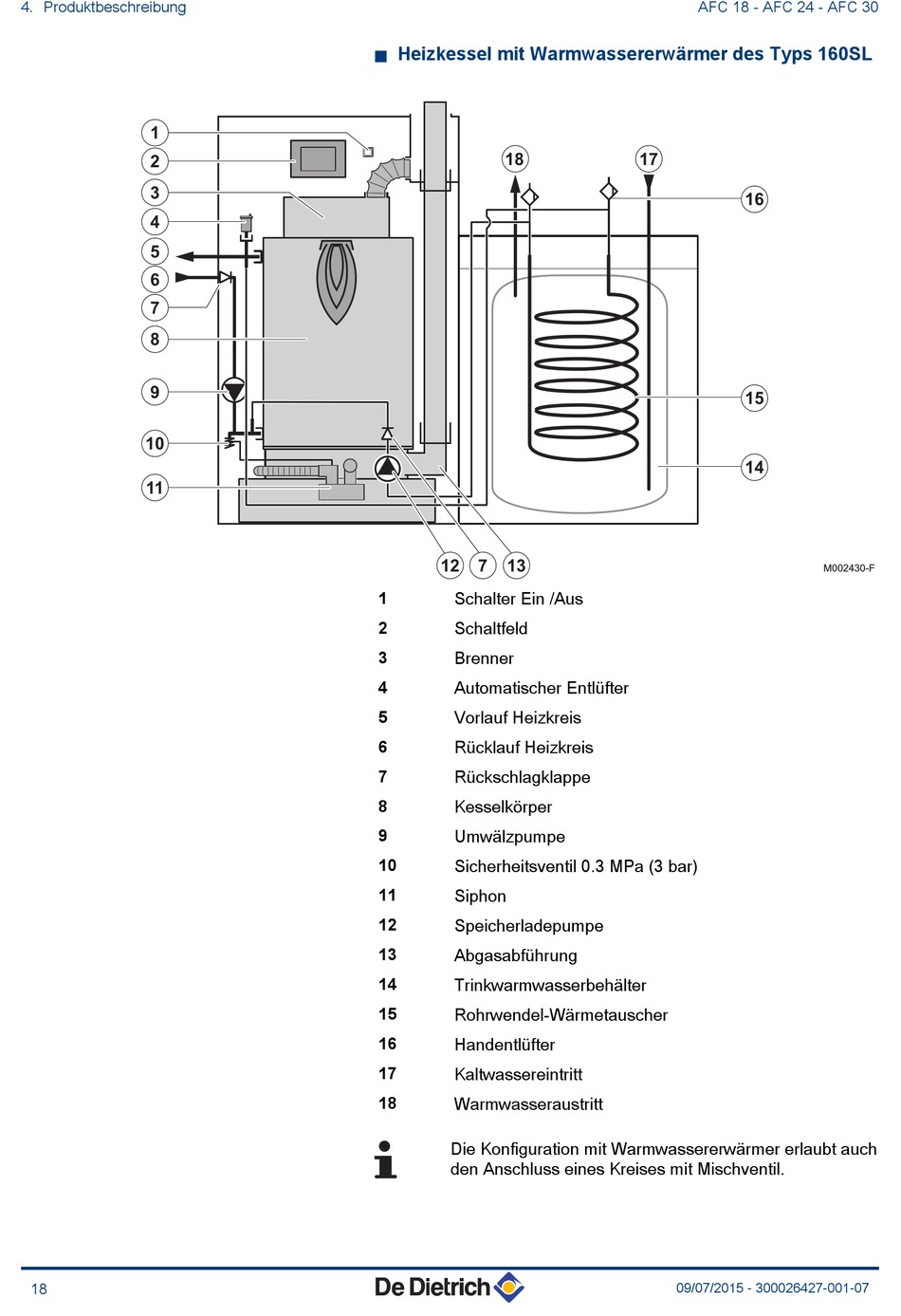

n Heizkessel mit Warmwassererwärmer des Typs 160SL
18
12 7 13
Schalter Ein /Aus
1
Schaltfeld
2
Brenner
3
Automatischer Entlüfter
4
Vorlauf Heizkreis
5
Rücklauf Heizkreis
6
Rückschlagklappe
7
Kesselkörper
8
Umwälzpumpe
9
Sicherheitsventil 0.3 MPa (3 bar)
10
Siphon
11
Speicherladepumpe
12
Abgasabführung
13
Trinkwarmwasserbehälter
14
Rohrwendel-Wärmetauscher
15
Handentlüfter
16
Kaltwassereintritt
17
Warmwasseraustritt
18
Die Konfiguration mit Warmwassererwärmer erlaubt auch
den Anschluss eines Kreises mit Mischventil.
AFC 18 - AFC 24 - AFC 30
17
16
15
14
09/07/2015 - 300026427-001-07
M002430-F
