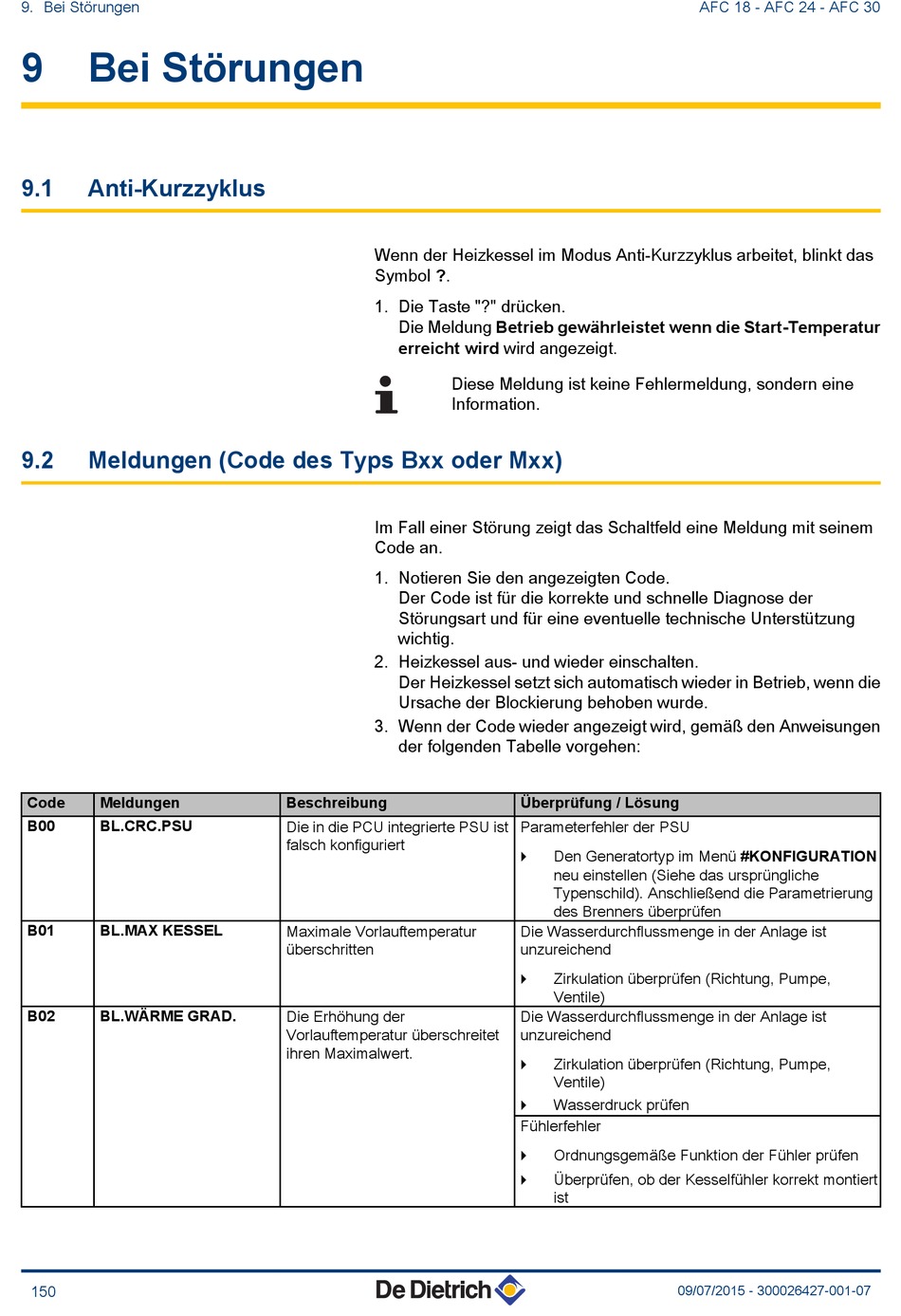

9. Bei Störungen
9 Bei Störungen
9.1

Anti-Kurzzyklus

9.2

Meldungen (Code des Typs Bxx oder Mxx)

Code Meldungen
B00 BL.CRC.PSU
B01 BL.MAX KESSEL
B02 BL.WÄRME GRAD.
150
Wenn der Heizkessel im Modus Anti-Kurzzyklus arbeitet, blinkt das
Symbol ?.
1. Die Taste "?" drücken.
Die Meldung Betrieb gewährleistet wenn die Start-Temperatur
erreicht wird wird angezeigt.
Diese Meldung ist keine Fehlermeldung, sondern eine
Information.
Im Fall einer Störung zeigt das Schaltfeld eine Meldung mit seinem
Code an.
1. Notieren Sie den angezeigten Code.
Der Code ist für die korrekte und schnelle Diagnose der
Störungsart und für eine eventuelle technische Unterstützung
wichtig.
2. Heizkessel aus- und wieder einschalten.
Der Heizkessel setzt sich automatisch wieder in Betrieb, wenn die
Ursache der Blockierung behoben wurde.
3. Wenn der Code wieder angezeigt wird, gemäß den Anweisungen
der folgenden Tabelle vorgehen:
Beschreibung
Die in die PCU integrierte PSU ist
falsch konfiguriert
Maximale Vorlauftemperatur
überschritten
Die Erhöhung der
Vorlauftemperatur überschreitet
ihren Maximalwert.
Überprüfung / Lösung
Parameterfehler der PSU
Den Generatortyp im Menü #KONFIGURATION
4
neu einstellen (Siehe das ursprüngliche
Typenschild). Anschließend die Parametrierung
des Brenners überprüfen
Die Wasserdurchflussmenge in der Anlage ist
unzureichend
Zirkulation überprüfen (Richtung, Pumpe,
4
Ventile)
Die Wasserdurchflussmenge in der Anlage ist
unzureichend
Zirkulation überprüfen (Richtung, Pumpe,
4
Ventile)
Wasserdruck prüfen
4
Fühlerfehler
Ordnungsgemäße Funktion der Fühler prüfen
4
Überprüfen, ob der Kesselfühler korrekt montiert
4
ist
09/07/2015 - 300026427-001-07
AFC 18 - AFC 24 - AFC 30
