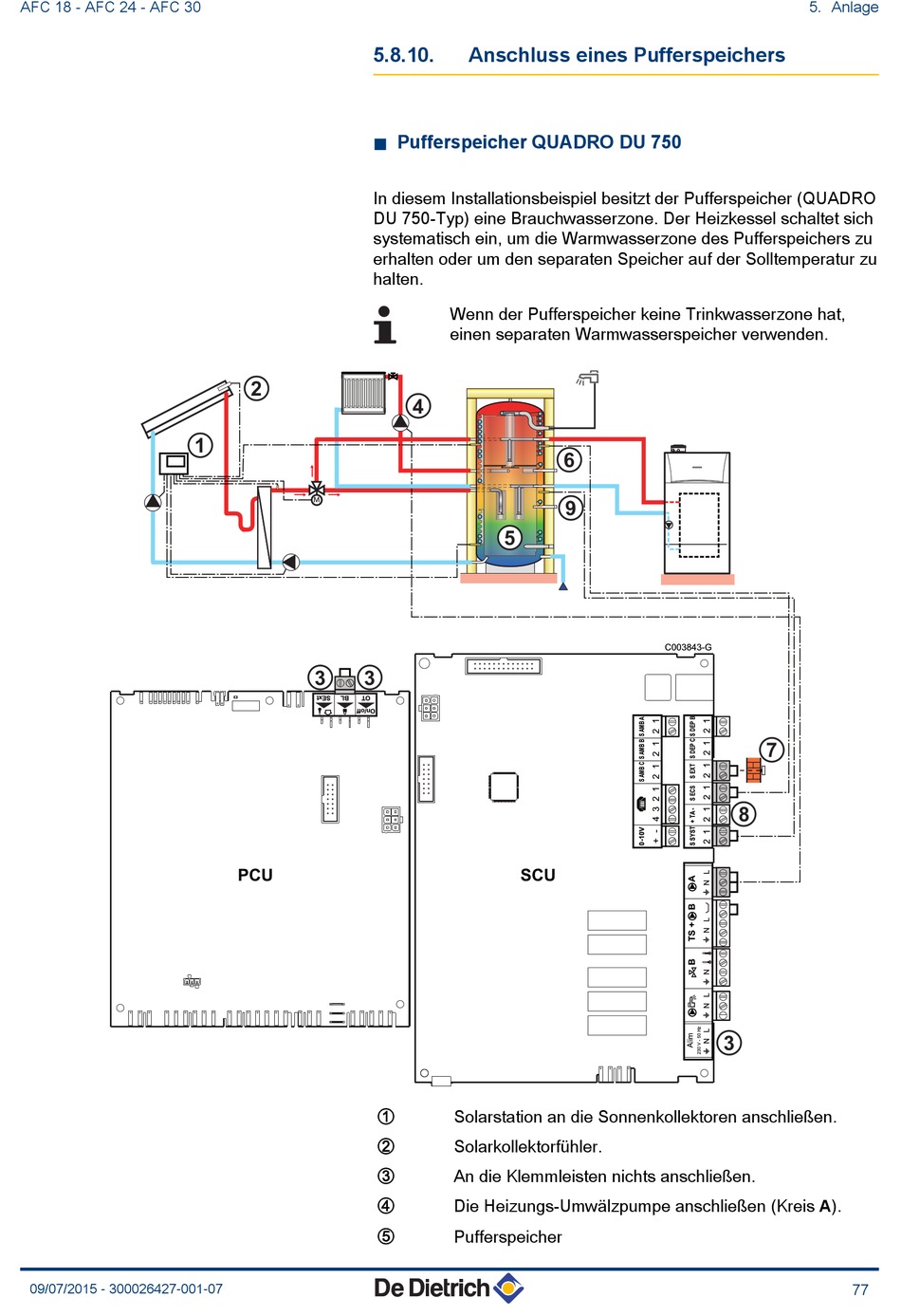

Anschluss eines Pufferspeichers

n Pufferspeicher QUADRO DU 750
In diesem Installationsbeispiel besitzt der Pufferspeicher (QUADRO
DU 750-Typ) eine Brauchwasserzone. Der Heizkessel schaltet sich
systematisch ein, um die Warmwasserzone des Pufferspeichers zu
erhalten oder um den separaten Speicher auf der Solltemperatur zu
halten.
Wenn der Pufferspeicher keine Trinkwasserzone hat,
einen separaten Warmwasserspeicher verwenden.
4
5
SCU
Solarstation an die Sonnenkollektoren anschließen.
A
Solarkollektorfühler.
Z
An die Klemmleisten nichts anschließen.
E
Die Heizungs-Umwälzpumpe anschließen (Kreis A).
R
Pufferspeicher
T
6
9
C003843-G
3
