5. Anlage
A
E
46
5.4.3.
Eine perfekte Entlüfung der Ölzuleitung wird durch folgende
Maßnahmen garantiert:
4 Den Entlüfter mit Filter montieren (serienmäßig geliefert).
4 Das Filterelement (40 µm) vor jeder Heizperiode ersetzen
FloCo-Top
A
B
E
C004948-A

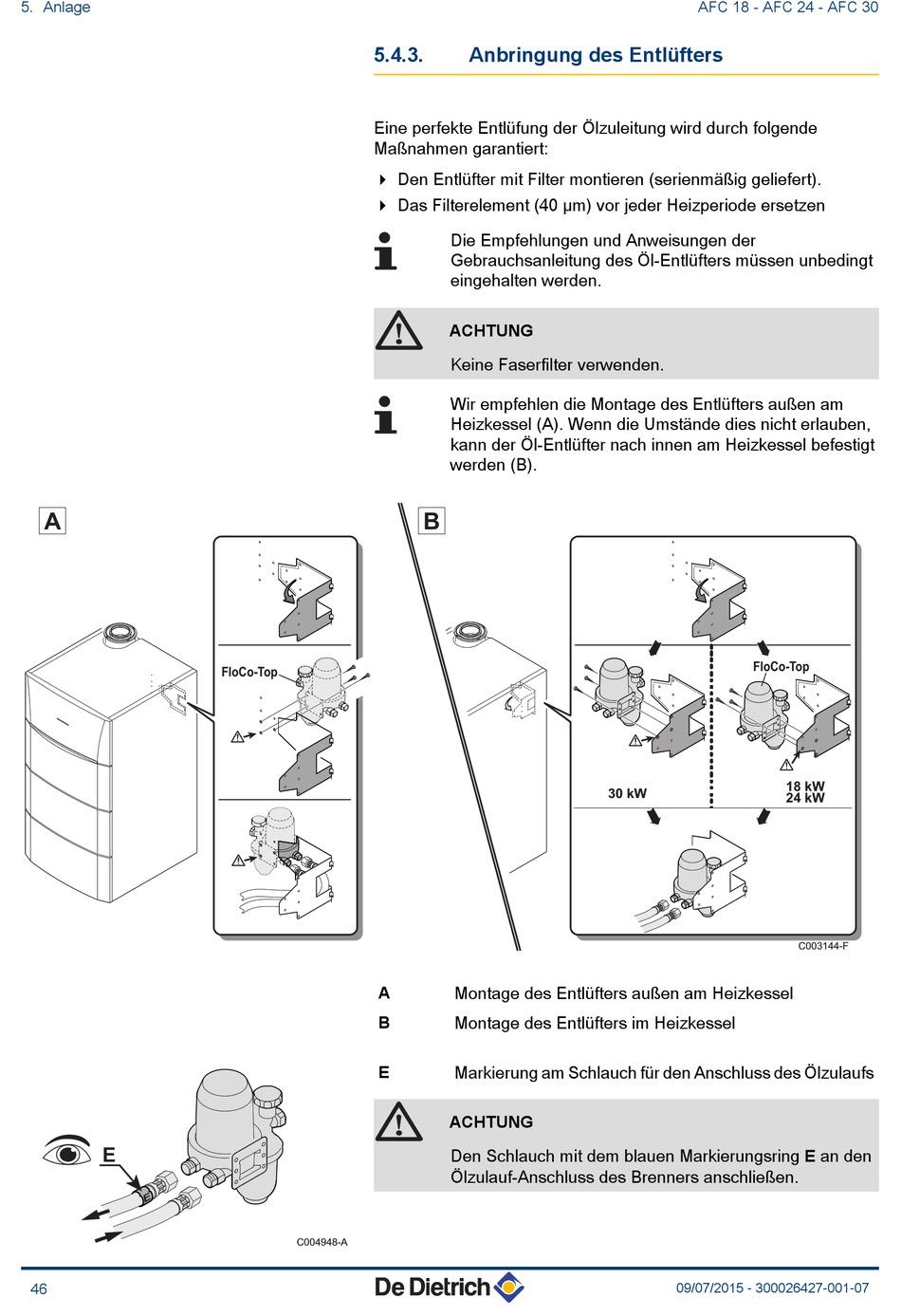

Anbringung des Entlüfters
Die Empfehlungen und Anweisungen der
Gebrauchsanleitung des Öl-Entlüfters müssen unbedingt
eingehalten werden.
ACHTUNG
Keine Faserfilter verwenden.
Wir empfehlen die Montage des Entlüfters außen am
Heizkessel (A). Wenn die Umstände dies nicht erlauben,
kann der Öl-Entlüfter nach innen am Heizkessel befestigt
werden (B).
B
Montage des Entlüfters außen am Heizkessel
Montage des Entlüfters im Heizkessel
Markierung am Schlauch für den Anschluss des Ölzulaufs
ACHTUNG
Den Schlauch mit dem blauen Markierungsring E an den
Ölzulauf-Anschluss des Brenners anschließen.
AFC 18 - AFC 24 - AFC 30
FloCo-Top
30 kW
09/07/2015 - 300026427-001-07
18 kW
24 kW
C003144-F
